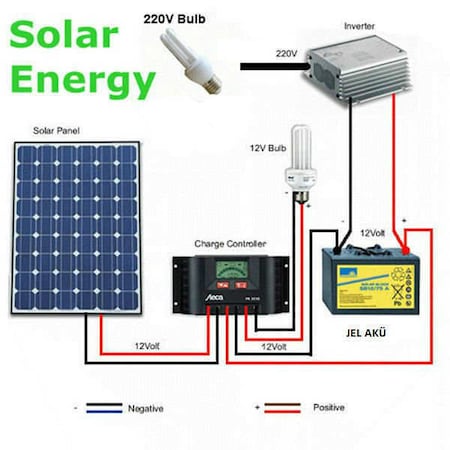

Güneş Enerjisi Panel Kurulumu
1.Adım:
Güneş enerji sisteminin kurulumuna güneş panelini daha çok güneş görmesi için güneye bakacak şekilde yerleştiriyoruz. Çatıya yada yere montaj yapılabilir. Eğer çatıya montaj yapacaksak mutlaka sağlam olan bir kısma vidalamalıyız.
2.Adım:

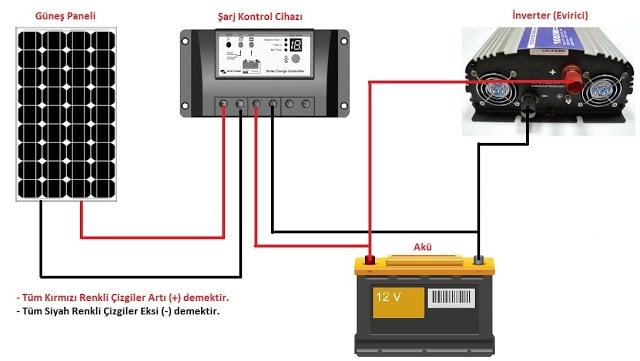

Güneş panelinin arkasındaki 2 adet kablolu MC4 ucundan şarj kontrol cihazına kadar 2 adet kablo çekin. Bu kabloların 1 tanesi + (artı) uçtur, diğeri ise – (eksi) uçtur. Mutlaka artı ve eksi uçlar için ayrı renk kablo kullanın . Böylece artı ve eksileri karıştırmazsınız.
3.Adım:
Güneş panelinden aldığınız kabloların ucunu şarj kontrol cihazının girişine kadar getirin. Bağlantı yapmayın. Çünkü şarj kontrol cihazlarında önce akü bağlantısı yapılmalıdır. Daha sonra güneş panellerinden gelen kablolar bağlanır.

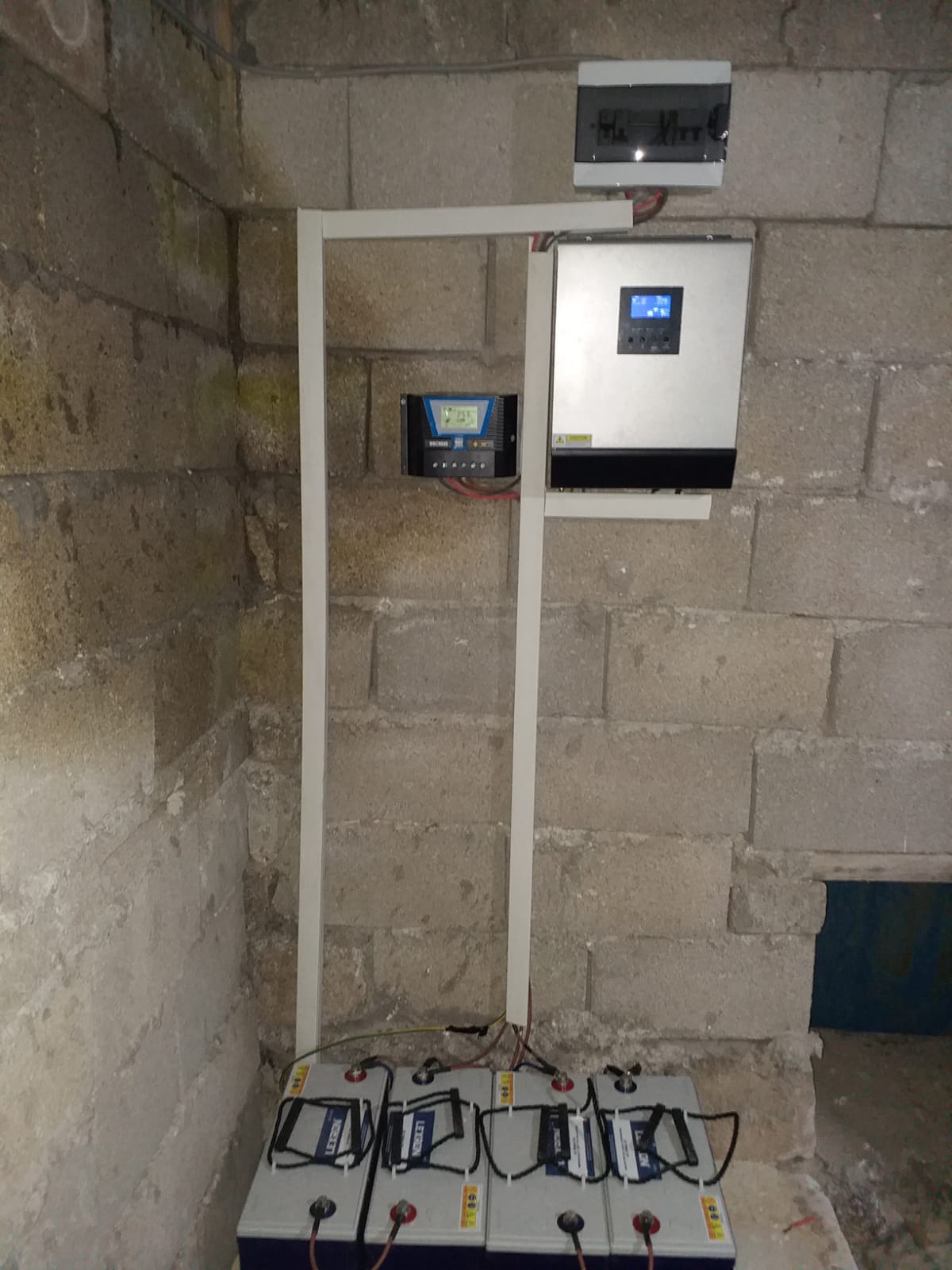

4.Adım:
Solar Şarj Kontrol cihazımızın üzerinde akü bağlantısı için belirtlimiş olan kısımdan 1 adet kırmızı kablo ile akünün + artı kutbuna bağlantı yapalım , aynı işlemi – eksi için siyah kablo kullanarak yapalım . Burada bağlantıların gevşek kalmamasına dikkat etmeliyiz. Eğer gevşek kalırsa ısınır ve yanar. Akünün kutup başı vidalı olduğu için aküye bağlantı yapacağımız kabloların ucuna skp pabuç takmalıyız, böylelikle daha sağlam ve sağlıklı bir bağlantı olur.
2. adımda güneş panellerinden gelen kabloların artık regülatör ve panel bağlantısını yapabiliriz. Akü ve regülatör bağlantısından hemen sonra güneş panelimizin bağlantısını yapalım.
5.Adım:
Daha sonra, inverter’de ki gösterilen artı (genelde kırmızıdır) ve eksi uçları (genelde siyahtır), akünün artı ve eksi kutuplarına bağlayın. Bu işlemi yaparken de önce artı kısmı bağlayın, sonra eksi kısmı bağlayın. İnverter bağlantısını yaparken ters bağlamamaya özen gösterin. Aksi halde inverterimiz bozulur.
