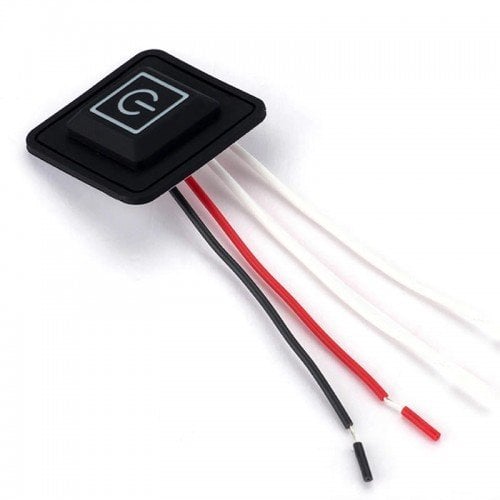

12V Silikon Anahtar 3 Modlu
12V Silikon Anahtar
3 Çalışma Modlu 3 Renk Led Göstergeli
Tek buton ile kontrol edilebilen 3 farklı çalışma modlu anahtar devresidir. Genellikle çeşitli ısıtıcı türü ürünlerde kullanılır. Mont ısıtıcısı gibi uygulamalarda kolay olarak ısı ayarı yapmak için kullanılır.
Devre üzerindeki butona 2 saniye basıldığında ürün çalışmaya başlar. 2 Saniye tekrar basılı tutulursa ürün kapanır. İlk başlangıçta anahtar çıkışa tüm enerjiyi sürekli olarak aktarır. Kırmızı renkte led yanar. (5 dakika sonra 2. moda geçer, daha sonra tekrar 1. moda dönüp bu şekilde 1-2 arasında çalışır).
1 aşamada iken butona kısa basılırsa 2. aşamaya geçer. Bu aşamada giriş enerjisi %70 oranında yüke aktarılır. Yaklaşık olarak 3 saniye enerji verir 1 saniye enerji aktarımını kapatır. Yani 3 saniye voltajı açar 1 saniye voltajı kapatır. 2. Aşamada buton rengi mavidir.
2 aşamada iken butona kısa basılırsa 3. aşamaya geçer. Bu aşamada buton rengi yeşildir. Bu aşamada giriş enerjisi %35 oranında yüke aktarılır. 2 saniye kapalı 1 saniye açık olarak çalışır.
Kablo Bağlantı Açıklaması:
- Kırmızı Kablo. Voltaj giriş kablosu + pozitif uç
- Siyah Kablo: Voltaj giriş kablosu - toprak ucu
- Beyaz kabloları: Voltaj çıkış uçlarıdır. Isıtıcı türü yüklerde kullanıldığından renk tek tip renkte kablolanmıştır. Voltaj bağlantı yönü önem taşıyan uygulamalarda voltmetre ile ölçülerek ± uçları tespit edilebilir.
Özellikler:
- Giriş Voltajı: 3.7V-12V
- Akım: 3A Max
- Bekleme Akımı: 3uA
- Malzeme: Su geçirrmez Silikon Plastik
- 4 Adet güç bağlantı kablosu
- Anahtar Türü:Sıcaklık Anahtarı
- Ürün rengi: Siyah
- LED Rengi: Kırmızı Mavi Yeşil
- Boyutlar:34 x 34 x 7mm
Paket İçeriği:
- 1 Adet 12V Silikon Anahtar
