Tanım

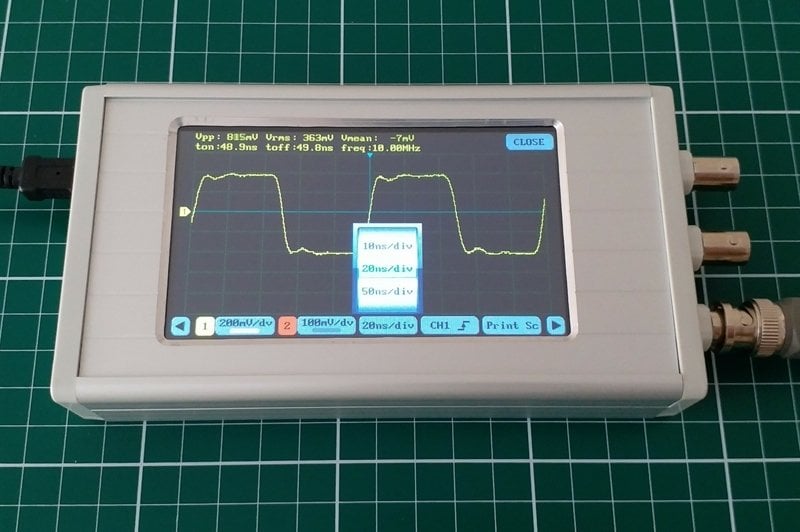

UCE-DSO291, UCE-DSO290'ın geliştirilmiş versiyonudur. İki kanallı, yüksek hızlı, daha yüksek bant genişliğine sahip osiloskoptur. Eşdeğer Zamanlı Örnekleme modunda, tekrarlayan sinyaller için 4.5GS/s'ye kadar örnekleme yapabilirsiniz.

Dahili 8MB USB disk, dalga biçimini depolamak ve bellenimi yükseltmek için kullanılabilir.

Özellikler:

• Ekran: 4.3 inç 480 × 272 piksel renkli LCD
• Kişiselleştirme: ekran renklerinin özelleştirilmesi
• İki kanallı giriş, Tek kanallı sinyal çıkışı
• XY Modu
• Analog Bant Genişliği: 30MHz
• Maksimum örnekleme hızı: 8-bit 112,5 MS/s Gerçek Zamanlı Örnekleme, 4,5 GS/s Eşdeğer Zamanlı Örnekleme (ETS)
• Örnekleme derinliği: 16kB
• Giriş empedansı: 1MΩ
• Dikey hassasiyet: 20mV/div~10V/div
• Yatay hassasiyet: 10ns/div~5s/div
• Maksimum giriş voltajı: ±5V (X1 Prob), ±50V (X10 Probe)
• Kaplin: AC/DC
• Besleme gerilimi: 5V (mini USB)
• Tetik modları: Çalıştır, tek, Tut işlevleri
• Tetikleme işlevleri: yükselen / düşen kenar, Tetikleme İmleci
• Otomatik Ölçüm: frekans, ton zamanı, ton zamanı, tepeden tepeye voltaj, ortalama voltaj, RMS voltajı
• Test sinyali: 1KHz %50 görev döngüsü kare dalga, 2.0Vpp
• İmleç: zaman ve voltaj için diferansiyel ölçüm
• FFT analizi: 1024 puan FFT analizi
• Matematik Fonksiyonları: CH1+CH2, CH1-CH2, CH2-CH1, CH1*CH2, CH1/CH2, CH2/CH1, CH1 FFT, CH2 FFT.
• Sinyal üreteci: sinüs, sinC, kare, üçgen, testere dişleri, keyfi. (0~4.0V, 1Hz~50kHz)
• Depolama: dalga formu görüntüsünü depolamak ve ürün yazılımı yükseltmesi (önyükleme) için dahili 8MB USB disk
• ADC veri arabelleğini bir Metin dosyasına aktarın.
• Menü dili: İngilizce
• Ağırlık: 295 gr.
• Boyutlar: 169x83x31mm
• Güç Tüketimi: 2.6W

Paket Listesi:

• 1 adet UCE-DSO291 4.3″ TFT Dijital Osiloskop
• 2 adet X1, X10 Prob
• Sinyal Üreteci için 1 adet Test Kanca Klipsi Probu
• 1 adet dokunmatik kalem
• 1 adet USB kablosu
