AD8232 Kalp Nabız Ölçme Sensör Modülü
Satış Fiyatı
455,55 TL
(Kdv Dahil)
Kategori
Marka
Stok Kodu
AD8232
Fiyat
11,00 USD + KDV
Havale
448,72 TL
(%1,50 havale indirimi)
*81,24 TL den başlayan taksitlerle!!
AD8232 Kalp Nabız Ölçme Sensör Modülü
AD8232 Kalp nabız ölçümü yapabilen modül kartıdır. Kalbin her kasılması sırasında oluşan sinyalini kuvvetlendirerek elektriksel sinyaller haline çevirir. Modül basit ve kolayca kalp nabzının izlenmesini sağlar. Elektrotlar deri üzerine yapıştırılarak problara bağlanır. Problarıda modüle bağladıktan sonra arduino veya herhangi bir mcu kite bağlantısı yapılır. Arduino ile kullanırken Ecg grafiği bir pencere üzerinden gösterilmektedir.
Elektrot Padleri: Modül üzerindeki ses soketine probları bağlayabilirsiniz. Bu soket yerine hemen yanındaki RA, LA ve RL pinlerinden de bağlantı yapabilirsiniz.
RA: Sağ Kol
LA: Sol Kol
RL: Sağ Ayak

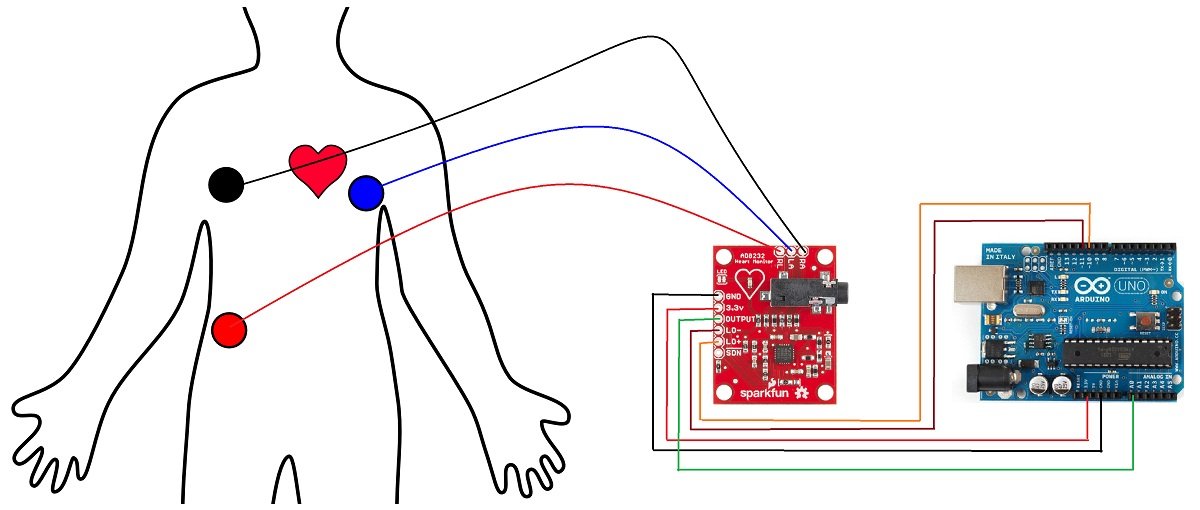

AD8232 Arduino Bağlantısı: Aşağıda tabloda belirtilen pinler ile arduino bağlantısını yapabilirsiniz.
AD8232 SoketPin AçıklamasıArduino Bağlantısı
GNDGround ToprakGND
3.3v3.3V Besleme3.3v
OUTPUTÇıkış SinyaliA0
LO-Leads-off Detect –11
LO+Leads-off Detect +10
SDNShutdownNot used
Paket İçeriği:
1 Adet AD8232 Nabız Sensör Modülü
1 Adet 3 lü Kablolu Elektrot Probu
3 Adet Elektrot Padi
