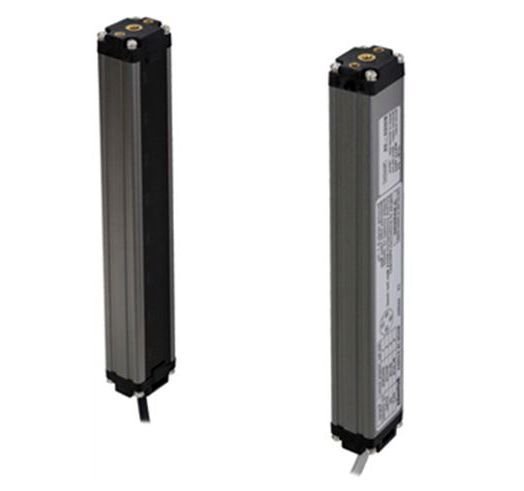

BW20-24P 20mm Eksen Aralığı 460mm Algılama Yüksekliği Alan Sensörü
BW20-24P 20mm Eksen Aralığı 460mm Algılama Yüksekliği Alan Sensörü
- 7m’ye kadar uzun algılama mesafesi
- 22 ürün tipi (Optik eksen: 20/40mm, Algılama uzunluğu: 120-940mm)
- Algılanmayan alanı en aza indirerek algılama istikrarını artırma
- Yüksek parlaklıktaki gösterge, İKİZ hareket sayesinde yan, ön ve uzun mesafe tanımlamasını kolaylıkla yapabilme
- Otomatik teşhis işlevi, karşılıklı parazit koruma işlevi, harici teşhis işlevi
- Parlak tasarım & minimum boyut (W28.6×T22.6×H□)
- IP65 ile sugeçirmez yapı
|
Eksen Pitch |
20 mm |
|
Eksen Pitch |
40 mm |
|
Genişlik |
25.5 mm |
|
Yükseklik |
22,5 mm |
|
Uzunluk |
400 mm |
|
Optik Eksen Sayısı |
20 |
|
Çıktı |
PNP açık kolektör |
|
Algılama Mesafe |
0.1 ~ 7 m |
|
Hedef Algılama |
Min Opak maddeler.Ø 50 mm |
|
Genişliği Algılama |
120 ~ 920 mm |
|
Açısı İşaretleme |
± 5 º içinde (3m üzerinde algılama mesafesi) |
|
Güç Kaynağı |
12 - 24 VDC ± 10% (Dalgalanma PP Max% 10). |
|
Koruma Devresi |
Ters kutup koruması |
|
Akım Tüketimi |
Verici: Max.80 mA |
|
Alıcı: Max.80 mA |
|
|
Kontrol Çıkışı |
PNP açık kollektör çıkışı - |
|
Yük akımı: Max.100 mA, |
|
|
çıkış voltajı: Dk.(Güç kaynağı-2.5) VDC |
|
|
Çalışma Modu |
Sadece ON Işık |
|
Kısa Devre Koruması |
Gömme |
|
Tepki Süresi |
12 ms |
|
Işık kaynağı |
Kızılötesi LED (850nm modüle) |
|
Senkronizasyon Tipi |
Senkron hattı ile bir yöntem Zamanlama |
|
Self-Tanı |
Ortam ışığı izleme, Verici / Alıcı ışık
devre izleme, |
|
Görünüm&Boyutlar |
Model |
Optik Eksen Aralığı |
Algılama Yüksekliği |
Algılama
|
Çıkışlar |
Çalışma
|
|
|
BW20-08(-P) |
20mm |
140mm |
K |
PNP açık |
Çalışma
|
|
BW20-12(-P) |
220mm |
|||||
|
BW20-16(-P) |
300mm |
|||||
|
BW20-20(-P) |
380mm |
|||||
|
BW20-24(-P) |
460mm |
|||||
|
BW20-28(-P) |
540mm |
|||||
|
BW20-32(-P) |
620mm |
|||||
|
BW20-36(-P) |
700mm |
|||||
|
BW20-40(-P) |
780mm |
|||||
|
BW20-44(-P) |
860mm |
|||||
|
BW20-48(-P) |
940mm |
|||||
|
BW40-04(-P) |
40mm |
120mm |
||||
|
BW40-06(-P) |
200mm |
|||||
|
BW40-08(-P) |
280mm |
|||||
|
BW40-10(-P) |
360mm |
|||||
|
BW40-12(-P) |
440mm |
|||||
|
BW40-14(-P) |
520mm |
|||||
|
BW40-16(-P) |
600mm |
|||||
|
BW40-18(-P) |
680mm |
|||||
|
BW40-20(-P) |
760mm |
|||||
|
BW40-22(-P) |
840mm |
|||||
|
BW40-24(-P) |
920mm |
|
Görünüm&Boyutlar |
Model |
Optik Eksen Aralığı |
Algılama Yüksekliği |
Algılama
|
Çıkışlar |
Çalışma
|
|
|
BW20-08 |
20mm |
140mm |
K |
NPN açık |
Çalışma
|
|
BW20-12 |
220mm |
|||||
|
BW20-16 |
300mm |
|||||
|
BW20-20 |
380mm |
|||||
|
BW20-24 |
460mm |
|||||
|
BW20-28 |
540mm |
|||||
|
BW20-32 |
620mm |
|||||
|
BW20-36 |
700mm |
|||||
|
BW20-40 |
780mm |
|||||
|
BW20-44 |
860mm |
|||||
|
BW20-48 |
940mm |
|||||
|
BW40-04 |
40mm |
120mm |
||||
|
BW40-06 |
200mm |
|||||
|
BW40-08 |
280mm |
|||||
|
BW40-10 |
360mm |
|||||
|
BW40-12 |
440mm |
|||||
|
BW40-14 |
520mm |
|||||
|
BW40-16 |
600mm |
|||||
|
BW40-18 |
680mm |
|||||
|
BW40-20 |
760mm |
|||||
|
BW40-22 |
840mm |
|||||
|
BW40-24 |
920mm |
