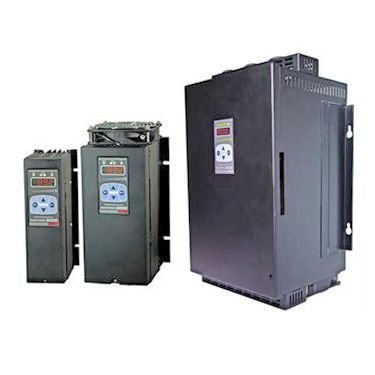

DPU32C-350R 3 Faz 350A 220VAC RS485 Tristörlü Güç Kontrol Cihazı
DPU32C-350R 3 Faz 350A 220VAC RS485 Tristörlü Güç Kontrol Cihazı
- Yüksek hızlı CPU ile hızlı cevap hızı ve yüksek doğruluk
- RMS ölçümü ile doğru geribildirimli kontrol (statik akım/statik gerilim/statik güç)
- Faz kontrolü & sıfır-geçişli saykıl kontrolü (sabit/değişken saykıl) çeşitli yüklerin kontrol yöntemleri
- Yerleşik hızlı sigorta sayesinde dahili devreyi korur
- Uzaktan izleme ve uzaktan denetim için RS485 haberleşme ile Modbus RTU protokolünü destekler
- Özelleştirilebilir 6 dijital giriş
- Temel değişken alarm çıkışları; akım hatası, ısıtıcı bölümü (ısıtıcı arıza algılama parçaları), vb.
- Çoklu denetim giriş sinyali girişini destekler (akım, gerilim, potansiyometre, vb)
- Denetim bölümünün ayrı olarak kurulumuna imkan sağlar
- Uygulanabilir yük: süper kanthal, platin, molibden, karbon, halojen lamba, krom, nikel, v.b. gibi tüm yükler.
Teknik Özellikler |
|||
Serisi |
DPU |
||
Faz sayısı |
1 fazlı |
3 fazlı |
|
Besleme |
110VAC / 220VAC / 380VAC / 440VAC (FAN ve güç kontrolü 220VAC, 50/60Hz ayrı olarak) |
||
Onaylı besleme gerilimi |
Anma geriliminin % 90-110 |
Anma geriliminin % 85-115 |
|
Anma frekansı |
50 / 60Hz (otomatik tanıma), izin verilen frekans aralığı: ±2Hz |
||
Asgari yük akımı |
1:00 AM |
||
Çıkış aralığı |
Faz kontrolü: % 5-98, Z.C. denetimi: %0-100 |
||
Kontrol yöntemi※1 |
• Faz kontrolü: Normal kontrol(geribildirimsiz), statik gerilim/statik akım/statik güç kontrolü(geribildirimli) |
||
• Saykıl kontrolü(Z.C.): sabit saykıl kontrolü, değişken saykıl kontrolü |
|||
• ON/OFF kontrol(Z.C.) |
|||
Yük |
• Faz kontrolü: rezistif yük, endüktif yük |
||
• ON/OFF, saykıl kontrolü: rezistif yükü |
|||
Güç tüketimi |
Azami 7W FAN çalışma gücü hariç) |
Azami 10W (FAN çalışma gücü hariç) |
|
Görüntüleme yöntemi |
• Görüntüleme değeri ve SV ekran: 7kısım 4basamak |
• Görüntüleme değeri ve SV ekran: 7kısım 4basamak |
|
• Durum ekranı: 4LED |
• Durum ekranı: 6LED |
||
• Ekran değeri yüzdesel gösterimi: 11LED Çubuk |
• Ekran değeri yüzdesel gösterimi: 11LED Çubuk |
||
Çıkış doğruluğu |
• Statik gerilim geri besleme kontrolü: Nominal gerilim Tam skalada %±3 içinde (Anma gerilimi değişken Tam skalada %±10 içinde) |
||
• Statik akım geri besleme kontrolü: Nominal gerilim Tam skalada% ±3 içinde (nominal direncin değişken 1-10 kez içinde) |
|||
• Statik güç geribildirim kontrolü: Nominal gerilim Tam skalada %±3 içinde (Anma gerilimi değişken Tam skalada %±10 içinde ve anma direnci değişken 1 - 10 kez içinde) |
|||
• Normal kontrol: Nominal gerilim tam skalada% ±10içinde |
|||
Ayar yöntemi |
Ön tuşlar ile, iletişim ile |
||
Kumanda girişi |
• Otomatik: 4-20mA / 0-20mA / 0-5VDC / 1-5VDC / 0-10VDC / Gerilim palsi (0/12 VDC) / Kontak girişi(ON/OFF) / iletişim girişi (RS485) |
||
• Manuel: 10 kΩ VR dahili, 3-10 kΩ VR harici (azami 2 W) |
|||
Dijital input(DI) |
OTOMATİK/MANUEL anahtarlama, çalıştır/durdur anahtarlama, sıfırlama, çıkışı tutma, SP ayarı (SP1-6) |
||
Ekran içeriği |
Kontrol girişi, yük gerilimi, yük akımı, yük gücü, yük direnci, besleme frekansı |
||
Azami ekran çıkışı |
Nominal gerilim/akım azami % 2.5 |
||
Seçime tabi çıkışlar |
RS485 haberleşme çıkışı (Modbus RTU yöntemi), [en fazla 32 birim] |
||
Dielektrik kuvveti |
1 dak. için 2000VAC, 50/60 Hz (giriş terminali ve güç terminali arasında). |
||
Titreşim |
2 saat süreyle her X, Y, Z yönlerinde (1 dakika süreyle) 5 - 55 Hz frekansta 0.75 mm genlik |
||
Yalıtım direnci |
Azami 200MΩ (megger ölçüm cihazı ile 500VDC’de) |
||
Parazit dayanımı |
Parazit simülatörü ile kare şeklinde parazit (darbe genişliği 1㎲) ±2 kV |
||
Ortam |
Ortam sıcaklığı |
-10~ 50 °C, depolama:-20~ 80 °C |
|
Ortam nemi |
%5-90 RH |
||
Onay |
CE |
||
Ürün ağırlığı |
• A boyutu: 3.0 kg |
• A boyutu: 6.5 kg |
|
• B boyutu: 5.5 kg |
• B boyutu: 11.5 kg |
||
• C boyutu: 11.0 kg |
• C boyutu: 20.0 kg |
||
• D Boyutu: 17.5 kg |
• D boyutu: 35.5 kg |
||
※1. Değişken döngü denetimi yalnızca 1 fazlı model içindir. |
|||
※Ortam dayanımı değerleri, donma veya yoğunlaşma olmayan ortamlar için geçerlidir. |
- Giriş kablosuna parazit karıştırmayınız. Etkin parazit varsa giriş kablosu olarak, koruyucu kablo, bükümlü kablo kullanılması tavsiye edilir.
- Endüktif parazitten etkilenme olasılığı olması halinde, etkin parazit için yüksek frekanslı güçte koruyuculu kablo skullanılması önerilir.
- DI giriş anahtarı düşük akım için ve AÇIK olmalıdır. Direnç en fazla 20 ohm olmalıdır (kablo direnci dahil).
- DI giriş terminalleri COM, DI-1-3, ÇALIŞTIR, OTOMATİK olarak mevcuttur.
- Uzaktan görüntüleme üniteli opsiyonel modeli için, standart kablomuz olarak bağlantı kablosunu kullanınız.
- 6, 11 bağlanırken, manuel olarak çalışır.
- 6, 7, 11 bağlanırken otomatik olarak çalışır
- Giriş kablosuna parazit karıştırmayınız. Etkin parazit varsa giriş kablosu olarak, koruyucu kablo, bükümlü kablo kullanılması tavsiye edilir.
- Endüktif parazitten etkilenme olasılığı olması halinde, etkin parazit için yüksek frekanslı güçte koruyuculu kablo skullanılması önerilir.
- DI giriş anahtarı düşük akım için ve AÇIK olmalıdır. Direnç en fazla 20 ohm olmalıdır (kablo direnci dahil).
- DI giriş terminalleri COM, DI-1-3, ÇALIŞTIR, OTOMATİK olarak mevcuttur.
- Uzaktan görüntüleme üniteli opsiyonel modeli için, standart kablomuz olarak bağlantı kablosunu kullanınız.
- 6, 11 bağlanırken, manuel olarak çalışır.
- 6, 7, 11 bağlanırken otomatik olarak çalışır
