DRV8833 Step Motor Sürücü Modül
Satış Fiyatı
105,60 TL
(Kdv Dahil)
Kategori
Marka
Stok Kodu
DRV8833
Fiyat
2,50 USD + KDV
Havale
104,02 TL
(%1,50 havale indirimi)
*18,83 TL den başlayan taksitlerle!!

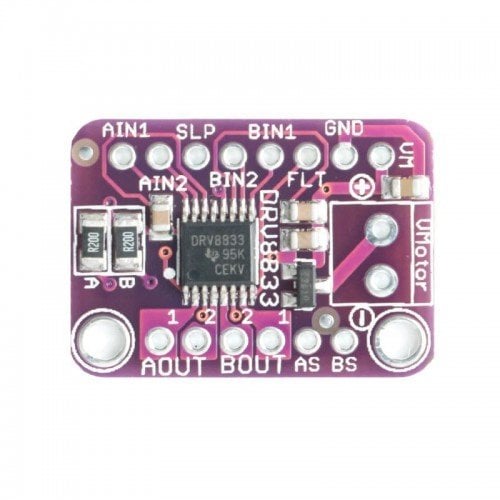

DRV8833 Step Motor Sürücü Modül 10V 1.2A PWM
DRV8833 entegresi üzerinde 2 adet h-köprü sürücü bulundurmaktadır. 2 Adet DC motor yada 1 adet step motor sürebilme imkanı bulunmaktadır. Her bridgeden 1.2A lik akım sağlayabilmektedir. Pwm sinyali ile kontrol edilmektedir. Aşırı akım koruması, kısa devre koruması, düşük voltaj kilitleme ve aşırı ısınma korumaları vardır. Uyku modu bulunmatkadır.
Pin açıklaması:
Vmotor: Motor Voltajı
GND: Toprak
AIN1: Motor A H köprü girişi 1
AIN2: Motor A H köprü girişi 2
BIN1: Motor B H köprü girişi 1
BIN2: Motor B H köprü girişi 2
SLP: uyku modu girişi
FLT: termal kapatma veya aşırı akım oluştuğunda arıza çıkışı
A0UT1: Motor A H köprü çıkışı 1
A0UT2: Motor A H köprü çıkışı 2
B0UT1: Motor B H köprü çıkışı 1
B0UT2: Motor B H köprü çıkışı 2
AISEN: köprü bir zemin (köprü A için mevcut algılama direncine bağlı, akım kontrolü gerekli değilse, gnd'ye bağlayın)
BISEN: köprü B zemin
Number of full bridges 2
Vs (Min) (V) 2.7
Vs (Max) (V) 10.8
Full-scale current (A) 1.2 (each bridge)
Peak output current (A) 2
RDS(ON) (HS + LS) (mOhms) 360
Sleep current (uA) 1.6
Control mode PWM
Control interface Hardware (GPIO)
Features Current Regulation
Paket İçeriği :
1 Adet DRV8833 Step Motor Sürücü Modül
Bu ürüne ilk yorumu siz yapın!
