E40H8-100-3-T-24 40mm Delik Milli 12-24VDC Artımlı Enkoder
E40H8-100-3-T-24 40mm Delik Milli 12-24VDC Artımlı Enkoder
- hat sürücü çıkışı 12-24VDC güç kaynağı
- dar alanlara kolay kurulum
- eylemsizlik Küçük momenti
- Güç kaynağı: 5VDC, 12-24VDC ±% 5
- Çeşitli çıkış tipi
|
Aksesuar |
Dirsek |
|
İzin verilen Devrim |
Max. 5000 rpm |
|
Ortam Nemi |
35 ~% 85 RH, Depolama: 35 ~ 90% RH |
|
Ortam Sıcaklığı |
-10 ~ 70 º C (donma olmayan durumda), Saklama: -25 ~ 85 º C |
|
Akım Tüketimi |
Max. 60 mA (yükün kesilmesi) |
|
Hat sürücü çıkışı: Max. 50mA (yük kopukluk) |
|
|
Mil Pozisyon sapması |
Radyal: Max. 0.1mm, Thrust: Max. 0.2mm |
|
Dielektrik Dayanım |
750 VAC 50/60 (tüm terminaller ve vaka arasında) 1 dakika boyunca Hz |
|
İzolasyon Direnci |
Min. 100 MQ (500 VDC) |
|
Rotor Eylemsizlik |
Max. 40g - cm ² (2 x 10 -6 kg • m 2 ) |
|
Model |
ø 40 mm Hollow Tipi Encoder (Artımsal Tip) |
|
Çıkış Faz Farkı |
A ve B faz arasındaki çıkışı: T / 4 ± T / 8 (A fazının T = 1 döngü) |
|
Koruma |
IP50 (KEK standart) |
|
Cevabı Frekans |
Max. 180 kHz |
|
Mil Yükleme |
Radyal: Max. 2 kgf, Thrust: Max. 1 kgf |
|
Şok |
Max. 50G |
|
Tork Başlangıç |
Max. 50GF - cm (0.005N - m) |
|
Titreşim |
2 saat süre ile, X, Y, Z yönleri her biri 10 ~ 55 Hz frekansta 1.5mm genlik |
|
Tepki Süresi (Rise / Güz) |
Max. 1ms'ye |
|
Çap |
Ø 40mm |
|
Tip |
Hollow Türü |
|
Hollow Çap |
8 mm (Standart) |
|
Çözünürlük (P / R) |
100 |
|
Çıkış Faz |
A, B, Z (standart) |
|
Çıktı |
Totem |
|
Güç Kaynağı |
12 - 24 VDC |
|
Bağlantı |
Normal |
|
Kablo |
Ø 5mm, 5P, Uzunluk: 2m, Shield kablo |

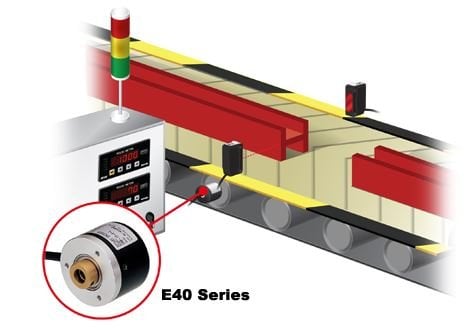

40mm delik milli artımlı enkoder
|
Görünüm |
Model |
Çözünürlük(P/R)* |
Delik Çapı |
Çıkış Fazları |
Çıkış |
Çalışma
|
|
|
1,2,5,12 |
Ø12mm |
A,B |
Totem |
5: |
|
|
E40H12-X-2-N-[5, 24] |
NPN
açık |
|||||
|
E40H12-X-2-V-[5, 24] |
Voltaj |
|||||
|
E40H12-X-4-L-5 |
A,B |
Line driver |
Line
driver: |
|||
|
E40H12-X-3-T-[5, 24] |
10,15,20,23,25,30,35,
|
A,B,Z |
Totem |
5: |
||
|
360,400,500,512,600,800,
|
||||||
|
2000,2048,2500,3000,3600 |
||||||
|
5000 |
||||||
|
E40H12-X-3-N-[5, 24] |
10,15,20,23,25,30,35,40, |
A,B,Z |
NPN
açık |
|||
|
360,400,500,512,600,800, |
||||||
|
2000,2048,2500,3000,3600 |
||||||
|
5000 |
||||||
|
E40H12-X-3-V-[5, 24] |
10,15,20,23,25,30,35,40, |
A,B,Z |
Voltaj |
|||
|
360,400,500,512,600,800, |
||||||
|
2000,2048,2500,3000,3600 |
||||||
|
5000 |
||||||
|
E40H12-X-6-L-5 |
10,15,20,23,25,30,35,40, |
A,B,Z |
Line driver |
Line
driver: |
||
|
360,400,500,512,600,800, |
||||||
|
2000,2048,2500,3000,3600 |
||||||
|
5000 |
