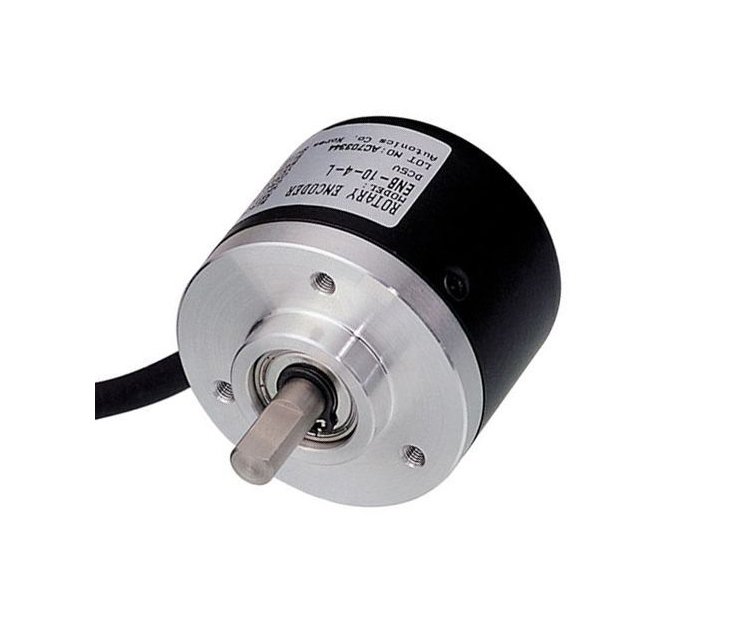

E40S6-1024-3-T-24 40mm Milli 12-24VDC Artımlı Enkoder
E40S6-1024-3-T-24 40mm Milli 12-24VDC Artımlı Enkoder
|
Aksesuar |
Ø 6 mm Bağlama |
|
İzin verilen Devrim |
Max.5000 rpm |
|
Ortam Nemi |
35 ~% 85 RH, Depolama: 35 ~ 90% RH |
|
Ortam Sıcaklığı |
-10 ~ 70 º C (donma olmayan durumda), Saklama: -25 ~ 85 º C |
|
Akım Tüketimi |
Max.60 mA (yükün kesilmesi) |
|
Hat sürücü çıkışı: Max.50mA (yük kopukluk) |
|
|
Mil Pozisyon sapması |
Radyal: Max.0.1mm, Thrust: Max.0.2mm |
|
Dielektrik Dayanım |
750 VAC 50/60 (tüm terminaller ve vaka arasında) 1 dakika boyunca Hz |
|
İzolasyon Direnci |
Min.100 MQ (500 VDC) |
|
Rotor Eylemsizlik |
Max.20g - cm ² (2 x 10-6kg • m2) |
|
Model |
ø 40 mm Şaft Tipi Encoder (Artımsal Tip) |
|
Çıkış Faz Farkı |
A ve B faz arasındaki çıkışı: T / 4 ± T / 8 (A fazının T = 1 döngü) |
|
Koruma |
IP50 (KEK standart) |
|
Cevabı Frekans |
Max.180 kHz |
|
Mil Yükleme |
Radyal: Max.2 kgf, Thrust: Max.1 kgf |
|
Şok |
Max.50G |
|
Tork Başlangıç |
Max.20GF - cm (0.002N - m) |
|
Titreşim |
2 saat süre ile, X, Y, Z yönleri her biri 10 ~ 55 Hz frekansta 1.5mm genlik |
|
Tepki Süresi (Rise / Güz) |
Max.1ms'ye |
|
Çap |
40 mm |
|
Şaft Çapı |
6 mm (Standart) |
|
Çözünürlük (P / R) |
1024 |
|
Çıkış Faz |
A, B, Z (standart) |
|
Çıktı |
Totem |
|
Güç Kaynağı |
12 - 24 VDC |
|
Kablo |
Ø 5mm, 5P, Uzunluk: 2m, Shield kablo |
|
Kablo Bağlantısı |
Normal |
