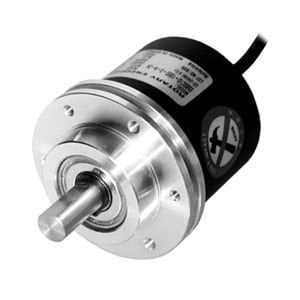

E58SC10-500-3-T-24 58mm Kelepçeli Milli 12-24VDC Artımlı Enkoder
E58SC10-500-3-T-24 58mm Kelepçeli Milli 12-24VDC Artımlı Enkoder
- Değişik modellerle çeşitli uygulamalar desteklenmektedir
- Şaft/Flanş tipleri : Kelepçeli şaft tipi, senkronize şaft tipi ve oyuklu tip ve oyuklu dahili şaft tipi
- Kablolama : Aksiyel / Radyal konektör, kablo konektörlü, kablo çıkışlı (Oyuklu şaft tipinde yalnızca aksiyel kablo çıkışı mevcuttur.)
- Ön yüz vidalı montaj sistemi kullanım kolaylığı sağlamaktadır
|
Aksesuar |
Ø 10 mm Bağlama |
|
İzin verilen Devrim |
Max.5000 rpm |
|
Ortam Nemi |
35 ~% 85 RH, Depolama: 35 ~ 90% RH |
|
Ortam Sıcaklığı |
-10 ~ 70 º C (donma olmayan durumda), Saklama: -25 ~ 85 º C |
|
Yaklaşık.Birim Ağırlık |
310 g |
|
Kontrol Çıkışı |
Yüksek - Yük akımı: Max.10mA, çıkış voltajı: Dk.(Güç kaynağı-3.0) VDC |
|
Düşük - Yük akımı: Max.30mA, artık gerilim: Maks.0.4VDC |
|
|
Akım Tüketimi |
Max.80 mA (yükün kesilmesi) |
|
Mil Pozisyon sapması |
Radyal: Max.0.1mm, Thrust: Max.0.2mm |
|
Dielektrik Dayanım |
750 VAC 50/60 (tüm terminaller ve vaka arasında) 1 dakika boyunca Hz |
|
İzolasyon Direnci |
Min.100 MQ (500 VDC) |
|
Rotor Eylemsizlik |
Max.15g - cm ² (1.5 x 10-6kg • m2) |
|
Model |
ø 58 mm Mil Mengene Tipi Artımlı Rotary Encoder |
|
Çıkış Faz Farkı |
A ve B faz arasındaki çıkışı: T / 4 ± T / 8 (A fazının T = 1 döngü) |
|
Koruma |
IP50 (IEC standardı) |
|
Cevabı Frekans |
Max.300 kHz |
|
Mil Yükleme |
Radyal: Max.10 kgf, Thrust: Max.2.5 kgf |
|
Şok |
Max.75G |
|
Tork Başlangıç |
Max.40gf - cm (0.004N - m) |
|
Tepki Süresi (Rise / Güz) |
Max.1ms'ye |
|
Titreşim |
2 saat süre ile, X, Y, Z yönleri her biri 10 ~ 55 Hz frekansta 1.5mm genlik |
|
Çap |
58 mm |
|
Şaft Tipi |
Şaft Sıkıştırma Türü |
|
Şaft Çapı |
Ø 10mm |
|
Çözünürlük (P / R) |
500 |
|
Çıkış Faz |
A, B, Z (standart) |
|
Çıktı |
Totem |
|
Güç Kaynağı |
12 - 24 VDC |
|
Kablo |
Ø 5mm, 5P, Uzunluk: 2m, Shield kablo |
|
Kablo Bağlantısı |
Normal |
58mm Kelepçeli milli artımlı enkoderler
|
Görünüm |
Model |
Çözünürlük(P/R)* |
Mil Çapı |
Çıkış Fazları |
Çıkış |
Çalışma
|
|
. |
1,12 |
Ø10mm |
A,B |
Totem |
5: |
|
|
E58SC10-X-2-N-[5, 24] |
1,2,5,12 |
NPN
açık |
||||
|
E58SC10-X-2-V-[5, 24] |
Voltaj |
|||||
|
E58SC10-X-4-L-5 |
A,B |
Line driver |
Line
driver: |
|||
|
E58SC10-X-3-T-[5, 24] |
10,15,20,23,25,30,35,
|
A,B,Z |
Totem |
5: |
||
|
1000,1024,1200,1500,2000, 2048,2500,3000,3600 |
||||||
|
5000 |
||||||
|
6000 |
||||||
|
8000 |
||||||
|
E58SC10-X-3-N-[5, 24] |
10,15,20,23,25,30,35, |
A,B,Z |
NPN
açık |
|||
|
1000,1024,1200,1500,2000, 2048,2500,3000,3600 |
||||||
|
5000 |
||||||
|
6000 |
||||||
|
8000 |
||||||
|
E58SC10-X-3-V-[5, 24] |
10,15,20,23,25,30,35, |
A,B,Z |
Voltaj |
|||
|
1000,1024,1200,1500,2000, 2048,2500,3000,3600 |
||||||
|
5000 |
||||||
|
6000 |
||||||
|
8000 |
||||||
|
E58SC10-X-6-L-5 |
10,15,20,23,25,30,35,
|
A,B,Z |
Line driver |
Line
driver: |
||
|
1000,1024,1200,1500,2000, 2048,2500,3000,3600 |
||||||
|
5000 |
||||||
|
6000 |
||||||
|
8000 |
