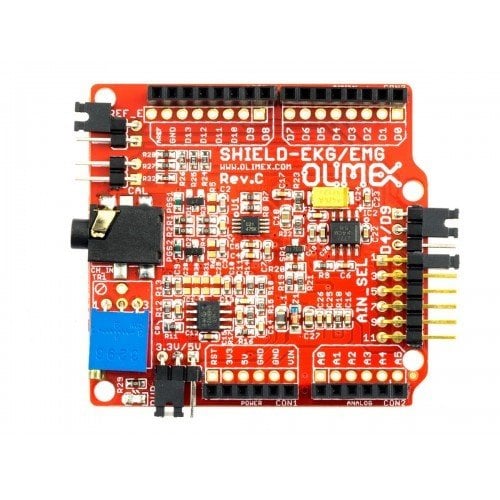

EKG EMG Ritim ve Nabız Shield
Satış Fiyatı
2.153,52 TL
(Kdv Dahil)
Kategori
Stok Kodu
EKG EMG SHIELD
Fiyat
52,00 USD + KDV
Havale
2.121,21 TL
(%1,50 havale indirimi)
*384,04 TL den başlayan taksitlerle!!
Bu anı panoları gibi Arduino EKG Elektromiyografi sinyalleri yakalamak için izin veren EKG/EMG kalkandır. Kalkan biyo geri bildirim ile deneme için yeni olanaklar açar. Kalp atışı monitörü ve nabzın günlük, izleme ve bu projede yapıldığı gibi kas aktivitesini analiz ederek hareketlerini fark edebilirsiniz.
KALKAN-EKG-EMG çıkış olarak tek bir veri akışı içine girdiler kasları tarafından oluşturulan potansiyeller (EKG/EMG bio -) analog diferansiyel sinyal, CH1_İN+/CH1_İN eklenen dönüştürür. Dijital işleme analog çıkış sinyali daha fazla iş ve amaç, size seçenek vermek discretized. Genellikle, MCU işin gömülü ADK bu özel ana kart üzerinden (OLİMEXİNO-328 gibi, OLİMEXİNO-32U4, OLİMEXİNO-STM32, vb.) yapılır. Demo bir örnek, "ShieldEkgEmgDemo hazırladık.ıno", 256Hz örnekleme hızı ile 10-bit ADK kullandık.
-EKG-EMG KALKAN toplam kazanç her aşaması için dolayısıyla diferansiyel kazanımlarını ürünüdür: 10(G1=) enstrümental yükselteç (G2 6=101..) düzenlenmiş kazanç (G3=3.56) ve 3. derece "Biesseworks" filtre OAmp. Sonra, G1 Toplam = 101(6..)3.56**10= G3 G2**. Varsayılan olarak, yaklaşık ~80 G2 kazanç belirledik. Sonra, 80(~)*10 Toplam = 2848 3.56 ~ *.
Vaxanelova = 3.0 V/2842 ~ 1mV
3. sipariş "Biesseworks" filtrenin kesim frekansı fc 40Hz = çalışmak için ayarlanmış unutmayın.
ÖZELLİKLERİ
Tercümesi Konnektörleri 6 kanal A6 analog girişler yığılmış ve A1 için kablolu olabilir
D4 tarafından kalibrasyon sinyal üretimi/D9 dijital çıkış
(Tüm kurulları tamamen monte edilmiş, sevk kalibre ve test edilmiştir, böylece şeylerin nasıl çalıştığını görmek istemiyorsan bunu yapmak zorunda değilsin kalibrasyon için hassas düzeltici potansiyometre)
Standart veya Aktif elektrotlar için giriş bağlayıcı
Hem 3.3 V ve 5 V Arduino kurulları çalışır
