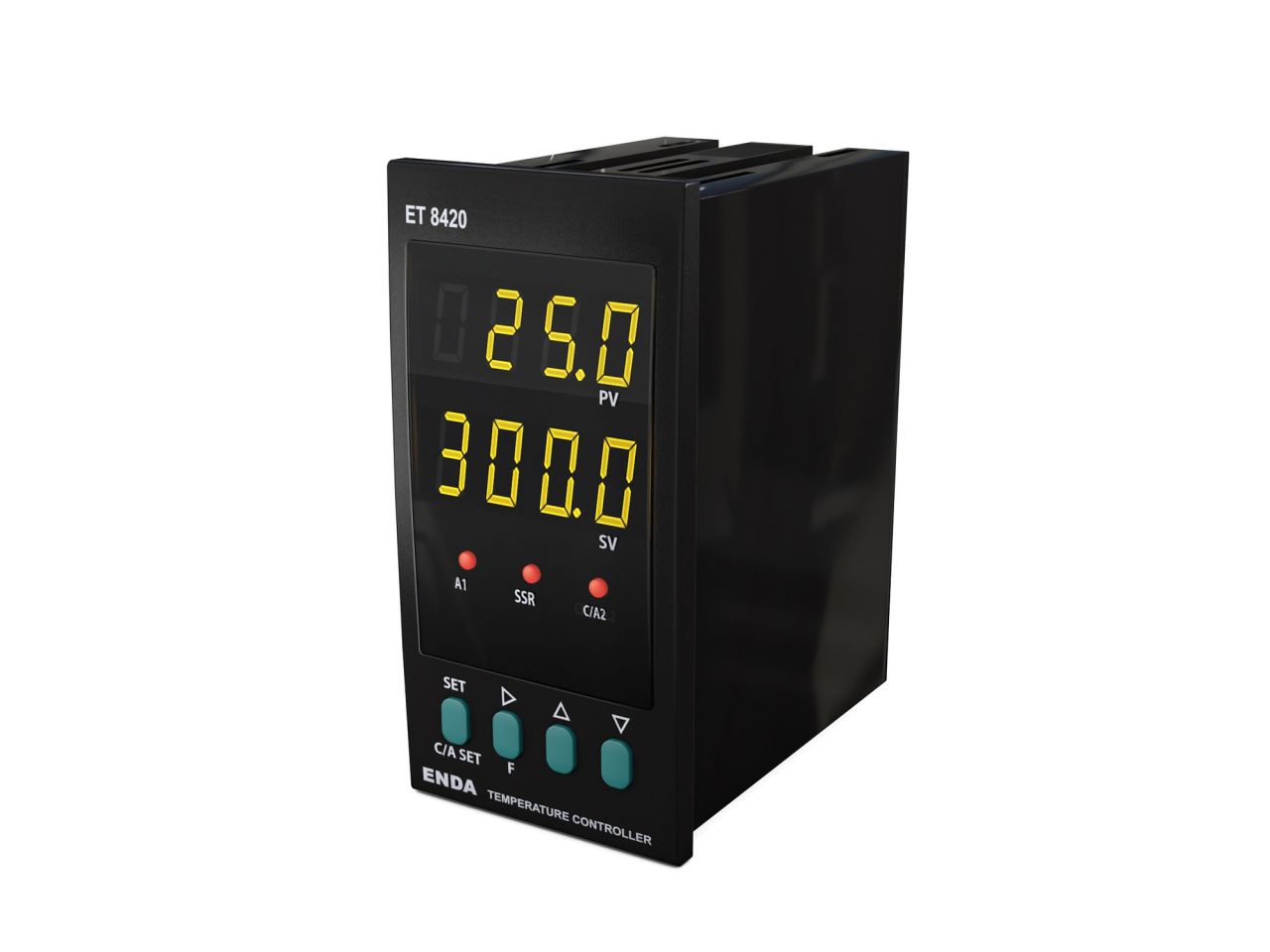

Enda Et8420-24Vac Pıd Sıcaklık Kontrol Cihaz



Çevresel ÖzelliklerOrtam/Depolama Sıcaklığı0...50 ºC / -25...70 ºCBağıl Nem31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışırKoruma SınıfıEN 60529 standardına göre Ön panel: IP65, Arka panel: IP20YükseklikEn çok 2000mElektriksel ÖzelliklerBesleme Voltajı9-30V DC / 7-24V AC ±%10 SMPSGüç Tüketimi5VABağlantıSoketli klemensSkalaPt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C
Fe-Const (J) termokupl -30...600 °C / -30.0...600.0 °C
NiCr-Ni (K) termokupl -30...1300 °C / -30.0...-999.9 °C
Fe-CuNi (L) termokupl -30...600 °C / -30.0...-600.0 °C
Cu-CuNi (T) termokupl -30...400 °C / -30.0...-400.0 °C
Pt10Rh-Pt (S) termokupl -40...1700 °C
Pt13Rh-Pt(R) termokupl -40...1700 °C
Doğruluk±%0.5 (tam skalanın) ±1 hane (termokupl için), ±%0.2 (tam skalanın) ±1 hane (Pt-100 rezistans termometre için)Hat DirenciEn çok 100ohmÇıkışlarC/A2 ÇıkışıRöle: 250V AC, 2A (rezistif yük için), NO+NC kontrol veya Alarm2 çıkışı olarak seçilebilirA1 ÇıkışıRöle: 250V AC, 2A ( rezistif yük için), NO (Alarm1 ve Soğutma kontrol çıkışı olarak seçilebilir)SSR Çıkışı24V, 20mARöle ÖmrüYüksüz 30.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlamaKontrolKontrol BiçimiTek set-değer ve alarm kontrolüKontrol YöntemiOn-Off, P, PI, PD, PID (seçilebilir)A/D Dönüştürücü12 bitÖrnekleme Zamanı100msOransal Band%0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilirKontrol Periyodu1 ile 250 saniye arasında ayarlanabilirHisterisiz1 ile 50 °C/F arasında ayarlanabilirÇıkış GücüSet değerindeki oran %0 ile %100 arasında ayarlanabilirKutuMontaj ŞekliSıkıştırılarak panoya yerleştririlrEbatG48xY96xD87 mmAğırlıkYaklaşık 400g (ambalajlı olarak)Kutu MalzemeleriKendi kendine sönen plastikler kullanılmıştır

Dijital	:	Evet
Besleme Voltajı	:	9-30 VDC, 7-24 VAC
Kontrol Çıkışı	:	Röle, SSR
Kontrol Yöntemi	:	PID, On-OFF
Sensör Tipi	:	PT-100, Fe-Const (J), NiCr-Ni (K), Pt10Rh (S), Pt13Rh (R)
Ölçüm Aralığı	:	-200 / +600 Derece, -30 / +999.9 Derece, -30 / -600 Derece, -60 / +150 Derece, -40 / +1700 Derece, -30 / +400 Derece, -30 / +1300 Derece
Ebatlar	:	G48xY96xD87
