Aksesuar

Kavrama

montaj aparatı

İzin verilen Devrim

Max.3000 rpm

Ortam Nemi

35 ~% 85 RH, Depolama: 35 ~ 90% RH

Ortam Sıcaklığı

-10 ~ 70 ° C (donma olmayan durumda), Saklama: -25 ~ 85 ° C

Akım Tüketimi

Max.100 mA (yükün kesilmesi)

Mil Pozisyon sapması

Radyal: Max.0.1mm, Thrust: Max.0.2mm

Dielektrik Dayanım

750 VAC 50/60 (tüm terminaller ve vaka arasında) 1 dakika boyunca Hz

İzolasyon Direnci

Min.100 MQ (500 VDC)

Rotor Eylemsizlik

Max.40g - cm ² (4 x 10-6kg • m2)

Model

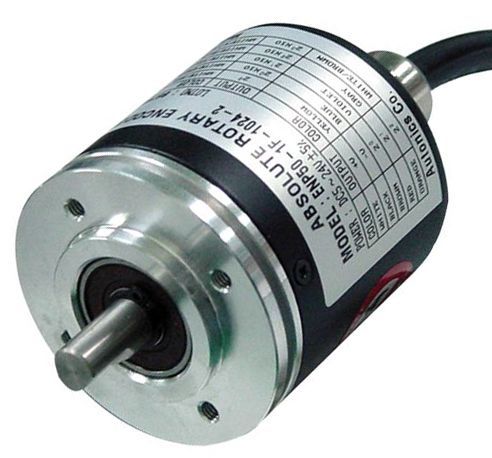

ø 50 mm Şaft Tipi Mutlak Rotary Encoder

Koruma

IP64 (IEC standardı)

Cevabı Frekans

Max.35 kHz

Mil Yükleme

Radyal: 10 kgf, Thrust: 2.5 kgf

Şok

Max.50G

Tork Başlangıç

Max.40gf - cm (0.004N - m)

Titreşim

2 saat süre ile, X, Y, Z yönleri her biri 10 ~ 55 Hz frekansta 1.5mm genlik

Çap

Ø 50mm

Şaft Çapı

Ø 8mm

Çözünürlük (P / R)

1024

Çıkış Kodu

İkili Kod

Döner Yön

CW yönünde çıkış değer artış

Kontrol Çıkışı

PNP açık kolektör çıkışı

Güç Kaynağı

12 - 24 VDC

Kablo

15P, Ø 7mm, Uzunluk: 2m, Shield kablo

Görünüm

Model

Çözünürlük(P/R)

Mil Çapı

Çıkış Kodu

Çıkış

Çalışma
Gerilimi

EP50S8-X-1R-P-[5, 24]

6,8,10,12,16,20,25,32,
40,45,48,64,90,128,180,
256,360,512,720,1024

Ø8mm

BCD

PNP açık
kolektör

5:
5VDC


24:
12-24VDC

EP50S8-X-1F-P-[5, 24]

EP50S8-X-2R-P-[5, 24]

Binari

EP50S8-X-2F-P-[5, 24]

EP50S8-X-3R-P-[5, 24]

Gri

EP50S8-X-3F-P-[5, 24]

EP50S8-X-1R-N-[5, 24]

BCD

NPN açık
kolektör

EP50S8-X-1F-N-[5, 24]

EP50S8-X-2R-N-[5, 24]

Binari

EP50S8-X-2F-N-[5, 24]

EP50S8-X-3R-N-[5, 24]

Gri

EP50S8-X-3F-N-[5, 24]
