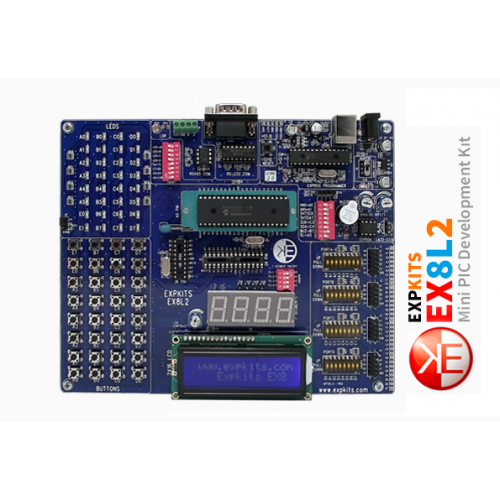

EX8L2 Mini PIC Development Kit

ÖZELLİKLER:

•     Microchip 8 bit PIC mikro kontrolörlerinden 18, 28, ve 40 pinli mikro denetleyici desteği.

•     40 pinli ZIF soket desteği.

•     ExpKits Exprog USB 2.0 programlayıcısı ile picleri kit üzerinde programlayabilme.

•     ICSP modunda harici devrelerdeki picleri programlayabilme. Veya ICD2 gibi programlayıcılar ile karta bağlanabilme.

•     RS232 haberleşme devresi.

•     RS485 haberleşme devresi.

•     SHT1X Sıcaklık ve Nem Ölçme Devresi.

•     DS1820 soketi.

•     Analog sinyal ölçüm için 2 adet pot .

•     Fotosel LDR Devresi.

•     USB beslemesinden çalışabilme. USB de iken harici kaynak gerekmez.

•     Harici güç kaynağı bağlayabilme. (9V adaptör bağlanması normaldir.)

•     USB yada harici güç seçebilme imkanı.

•     4lü 7-Segment display.

•     Tüm pinler için 5x2 IDC çıkış soketleri.

•     Tristate dipswitchlerle her pini Pull-Up ve Pull-Down yapabilme imkânı.

•     Her pine bağlı 32 adet LED ve port olarak led gruplarını kontrol edebilme.

•     32 buton ile tüm MCU pinlerini kontrol edebilme.

•     Butonları +5V veya GND ye bağlayabilme imkânı.

•     2x16 LCD soketi.

•     LCD kontrast potu.

•     Reset devresi.

•     BUZZER ile sesli uyarı verebilme imkânı.

•     EEPROM desteği.

•     1. Sınıf kalitede PCB kullanılmıştır.

•     Pasiflerde SMD malzeme kullanılarak otomatik dizgi yapılmıştır.

  Paket içeriği :

1 adet EX8L geliştirme kartı

1 adet Program CD/DVDsi

1 adet USB kablosu

1 adet 20 Mhz kristal

1 adet 4 Mhz kristal

Not = PIC,  2x16 LCD, SHT11 ve DS1820 pakete dahil değildir.
