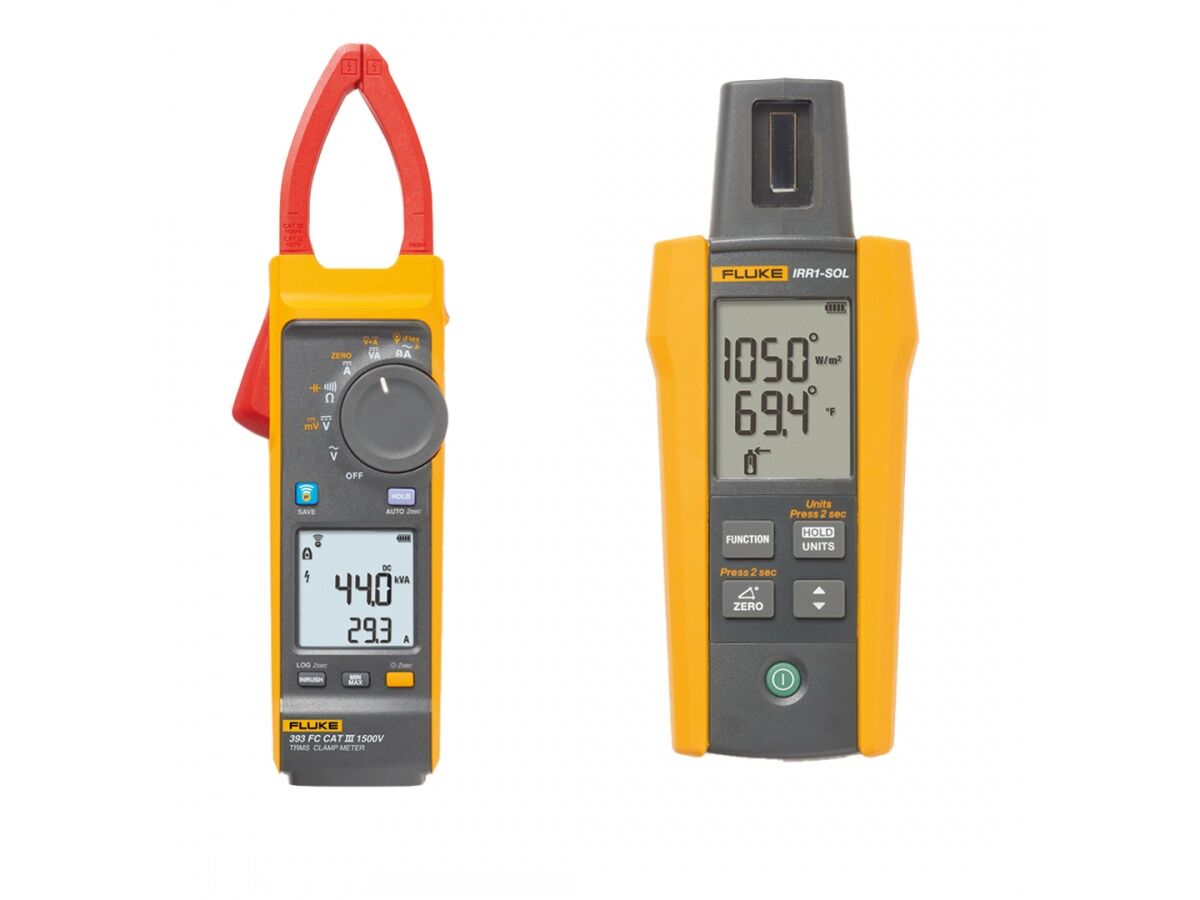

Fluke 393 FC Solar Pens Ampermetre - IRR1-SOL
Fluke 393 FC CAT III 1500 V Pens Metre
iFlex'li 393 FC CAT III 1500 V True-RMS Pensmetre
Yüksek voltajlı DC ortamında çalışan teknisyenler için tasarlanmıştır; Kesintisiz güç kaynakları için güneş enerjisi dizilimleri, rüzgar enerjisi, elektrikli demiryolları, veri merkezleri pil bankaları. Pens metre, test uçları ile 1500 V DC ve 1000 V AC'ye kadar ve çene açıklığıyla 999,9 A DC veya AC'ye kadar ölçüm yapacaktır.
Birlikte verilen iFlex esnek akım probu, ac akım ölçümlerini 2500 amper değerine kadar genişletir. Bu kelepçenin ince bir çenesi vardır ve kalabalık birleştirici kutulardaki kablolara erişmenizi sağlar. Test uçları, işinizin hassasiyeti düşünülerek tasarlanmıştır ve ayrıca CAT III 1500 V dc olarak derecelendirilmiştir.
Fluke IRR1-SOL Güneş Işınımı Ölçüm Cihazı
Fluke IRR1-SOL Güneş Işınımı Ölçüm Cihazı, fotovoltaik dizilerin kurulumunu, devreye alınmasını ve sorun gidermeyi basitleştirmek, güneş dizisinin ışınımını, sıcaklığını, eğimini ve yönünü tek bir el aletinde ölçmek için sıfırdan tasarlanmıştır. Sağlam, kompakt tasarımı, koruyucu taşıma çantası ve doğrudan güneş ışığında ölçümleri okumak için okuması kolay, yüksek kontrastlı LCD ekranıyla IRR1-SOL gittiğiniz her yere gidebilir. Basit kullanıcı arayüzü, anlık güneş ışını ölçümleri ve yerleşik sıcaklık sensörü, fotovoltaik sistemlerin test edilmesi, belgelenmesi ve bakımı için IEC 62446-1 gereksinimlerini karşılamayı kolaylaştırır. Ek olarak, entegre pusula ve eğim sensörü, bir kurulumu ölçerken, kurarken veya ayarlarken çatı ve saha yönünü, eğimi ve panel eğimini hızlı bir şekilde ölçmenize ve belgelemenize olanak tanır.
İster çatıya monte bir sistem üzerinde ister büyük bir saha kurulumunda çalışıyor olun, IRR1-SOL, her alanındaki her kişinin alet çantasında ihtiyaç duyduğu tek elli çözümdür.
Fluke 393 FC CAT III 1500 V Pens Metre
Dünyanın ilk CAT III 1500 V True-RMS Pensmetresi
- CAT III 1500 V dereceli pens ampermetre ile güvenli bir şekilde ölçün
- Kalabalık birleştirme kutularında kablolara erişimi sağlamak için ince çene yapısı
- Dış mekan kullanımı için sağlam IP54 sınıfı
- DC güç ölçümü, ses polaritesi ve görsel süreklilik ile verimli çalışın
- IP54 dereceli, güneş enerjisi dizilimleri ve rüzgar enerjisi sistemlerinde açık havada çalışmak için ideal
- kVA cinsinden DC güç ölçümü
- Ses Polarite (Audio Polarity) göstergesi, yanlış kablo bağlantılarını önlemeye yardımcı olur
- Görsel Süreklilik (Visual Continuity) dönüşleri, karanlık ve gürültülü ortamlarda çalışmaya elverişli parlak yeşil ışıklı ekran
- Fluke Connect yazılımı aracılığıyla test sonuçlarının kaydedilmesi ve raporlanması
- AC akımını ölçerken, birlikte verilen iFlex esnek akım probu, dar alanlarda kabloya benzersiz erişim sağlar. iFlex probu, son derece küçük alanlarda bükülebilir ve doğru akım ölçümleri sağlar.
Fluke IRR1-SOL Güneş Işınımı Ölçüm Cihazı
- Yüksek hassasiyetli mono-kristal güneş sensörü
- 1400 W / m²'ye kadar anlık radyasyon ölçümleri - Sıcaklık ölçümü için iki seçenek
- Ortam ve panel sıcaklığını ölçmek için yerleşik sıcaklık sensörünü veya harici vantuzlu montaj sıcaklık probunu kullanın. - Entegre pusula
- Çatı veya saha yönünü ölçün ve belgeleyin. - Eğim sensörü
- Kurulumu incelerken, kurarken veya ayarlarken çatı ve PV panel eğimini bilin.
| Ac Akım | : | 1000 Amper |
| Dc Akım | : | 1000 Amper |
| Ac Volt | : | 1000 Volt |
| Dc Volt | : | 1500 Volt |
Fluke 393 FC CAT III 1500 V Pens Metre
| Herhangi bir Terminal ve Topraklama Arasındaki Maksimum Gerilim: | |||
| AC | 1000V | ||
| DC | 1500V | ||
| Piller | 2 AA IEC LR6 alkalin | ||
| Ekran Tipi | Arkadan aydınlatmalı çift ekran | ||
| Otomatik Kapanma | 20 dakika | ||
| Elektriksel Doğruluk | Doğruluk, kalibrasyondan sonraki 1 yıl için, 18 °C ile 28 °C çalışma sıcaklıklarında, %0 ile %75 bağıl nemde belirtilir. Doğruluk özellikleri şu şekildedir: ±([Okuma %'si] + [En Az Önemli Basamak Sayısı]). | ||
| Sıcaklık Katsayıları | Her °C > 28 °C veya < 18 °C için 0,1 x belirtilen doğruluk ekleyin | ||
| AC Akımı: Çene | |||
| Aralık | 999,9 A | ||
| Çözünürlük | 0.1 A | ||
| Doğruluk | %2 + 5 basamak (10 Hz - 100 Hz) | ||
| %2,5 + 5 basamak (100 Hz - 500 Hz) | |||
| Tepe Faktörü (50/60 Hz) | 2,5 @600.0 A | ||
| 3.0 @500.0 A | |||
| 1.42 @999.9 A | |||
| C.F için %2 ekleyin >2 | |||
| AC Akım: Esnek Akım Probu | |||
| Aralık | 999,9 A | ||
| 2500 A | |||
| Çözünürlük | 0,1 A (≤999,9 A) | ||
| 1 A (≤2500 A) | |||
| Doğruluk | %3 RD + 5 basamak (10 Hz - 500 Hz) | ||
| Tepe Faktörü (50/60Hz) | 2,5 @1400 A | ||
| 3.0 @1100A | |||
| 1.42@2500 A | |||
| C.F için %2 ekleyin>2 | |||
| Konum Hassasiyeti | |||
 |
|||
| Optimum Değerden Uzaklık | i2500-10 Flex | i2500-18 Flex | Hata |
| A | (12,7 mm)'de 0,5 | (35,6 mm)'de 1,4 | ±%0.5 |
| B | (20,3 mm)'de 0,8 | (50.8 mm)'de 2,0 | ±%1,0 |
| C | (35,6 mm)'de 1,4 | (63,5 mm)'de 2,5 | ±%2,0 |
| Ölçüm belirsizliği, merkezi birincil iletkenin optimum konumda olduğunu, harici elektrik veya manyetik alan olmadığını ve çalışma sıcaklığı aralığında olduğunu varsayar. | |||
| DC Akımı | |||
| Aralık | 999,9 A | ||
| Çözünürlük | 0.1 A | ||
| Doğruluk | %2 RD + 5 basamak[1] ([1] Ofsetleri telafi etmek için SIFIR (B) işlevini kullanırken.) | ||
| Alternatif Akım Gerilimi | |||
| Aralık | 600.0 V | ||
| 1000 V | |||
| Çözünürlük | 0.1 V (≤600.0 V) | ||
| 1 V (≤1000 V) | |||
| Doğruluk | %1 RD + 5 basamak (20 Hz - 500 Hz) | ||
| DC Gerilimi | |||
| Aralık | 600.0 V | ||
| 1500 V | |||
| Çözünürlük | 0.1 V (≤600.0 V) | ||
| 1 V (≤1500 V) | |||
| Doğruluk | %1 RD + 5 basamak | ||
| mV dc | |||
| Aralık | 500.0 Mv | ||
| Çözünürlük | 0.1 mV | ||
| Doğruluk | %1 RD + 5 basamak | ||
| Amper Frekansı: Çene | |||
| Aralık | 5.0 Hz - 500.0 Hz | ||
| Çözünürlük | 0.1 Hz | ||
| Doğruluk | %0,5 RD + 5 basamak | ||
| Tetik Seviyesi | 5 Hz - 10 Hz, ≥10 A | ||
| 10 Hz - 100 Hz, ≥5 A | |||
| 100 Hz - 500 Hz, ≥10 A | |||
| Amper Frekansı: Esnek Akım Probu | |||
| Aralık | 5.0 Hz - 500.0 Hz | ||
| Çözünürlük | 0.1 Hz | ||
| Doğruluk | %0,5 RD + 5 basamak | ||
| Tetik Seviyesi | 5 Hz - 20 Hz, ≥25 A | ||
| 20 Hz - 100 Hz, ≥20 A | |||
| 100 Hz - 500 Hz, ≥25 A | |||
| Gerilim Frekansı | |||
| Aralık | 5.0 Hz - 500.0 Hz | ||
| Çözünürlük | 0.1 Hz | ||
| Doğruluk | %0,5 RD + 5 basamak | ||
| Tetik Seviyesi | 5 Hz - 20 Hz, ≥5 V | ||
| 20 Hz - 100 Hz, ≥5 V | |||
| 100 Hz - 500 Hz, ≥10 V | |||
| DC Gücü | |||
| Aralık | 600.0 kVA (600.0 V dc aralığı) | ||
| 1500 kVA (1500 V dc aralığı) | |||
| Çözünürlük | 0.1 kVA | ||
| 1 kVA | |||
| Doğruluk | %2 RD + 2.0 kVA | ||
| %2 RD + 20 kVA | |||
| Direnç | |||
| Aralık | 600.0 Ω | ||
| 6000 Ω | |||
| 60,00 kΩ | |||
| Çözünürlük | 0.1 Ω (≤600.0 Ω) | ||
| 1 Ω (≤6000 Ω) | |||
| 0,01 kΩ (≤60,00 kΩ) | |||
| Doğruluk | %1 RD + 5 basamak | ||
| Kapasitans | |||
| Aralık | 100.0 μF | ||
| 1000 μF | |||
| Çözünürlük | 0.1 μF (≤100.0 μF) | ||
| 1 μF (≤1000 μF) | |||
| Doğruluk | %1 RD + 5 basamak | ||
| Kalkış Tetik Seviyesi | 5:00 ÖÖ | ||
| Mekanik | |||
| Boyut (U x G x Y) | 281 mm x 84 mm x 49 mm | ||
| Ağırlık (pillerle birlikte) | 520 g | ||
| Çene Açıklığı | 34 mm | ||
| Esnek Akım Probu Çapı | 7,5 mm | ||
| Esnek Akım Probu Kablo Uzunluğu(elektronik konnektöre kafa) | 1,8 m | ||
| Çevresel Özellikler | |||
| Çalışma Sıcaklığı | -10 °C ile 50 °C | ||
| Depolama Sıcaklığı | -40 °C ile 60 °C | ||
| Çalışma Nemi | Yoğuşmasız (<10°C) | ||
| ≤90 % RH (10 °C ile 30 °C'de) | |||
| ≤75 % RH (30 °C ile 40 °C'de) | |||
| ≤45 % RH (40 °C ile 50 °C'de) | |||
| Çalışma İrtifası | 2000 m | ||
| Depolama Yüksekliği | 12 000 m | ||
| Giriş Koruması (IP) Derecesi | IEC 60529: IP54 durma halinde | ||
| Elektromanyetik Uyumluluk (EMC) | |||
| Uluslararası | IEC 61326-1: Taşınabilir, Elektromanyetik Ortam, IEC 61326-2-2 CISPR 11: Grup 1, Sınıf A Grup 1: Ekipman, ekipmanın kendi dahili işlevi için gerekli olan iletken olarak birleştirilmiş radyo frekansı enerjisini kasıtlı olarak üretmiştir ve/veya kullanmaktadır. |
||
|
A Sınıfı: Ekipman, konutlar ve konut amaçlı kullanılan binaları besleyen düşük voltajlı bir güç kaynağı ağına doğrudan bağlı olanlar dışındaki tüm kuruluşlarda kullanıma uygundur. İletilen ve yayılan bozulmalar nedeniyle diğer ortamlarda elektromanyetik uyumluluğun sağlanmasında potansiyel zorluklar olabilir. | |||
