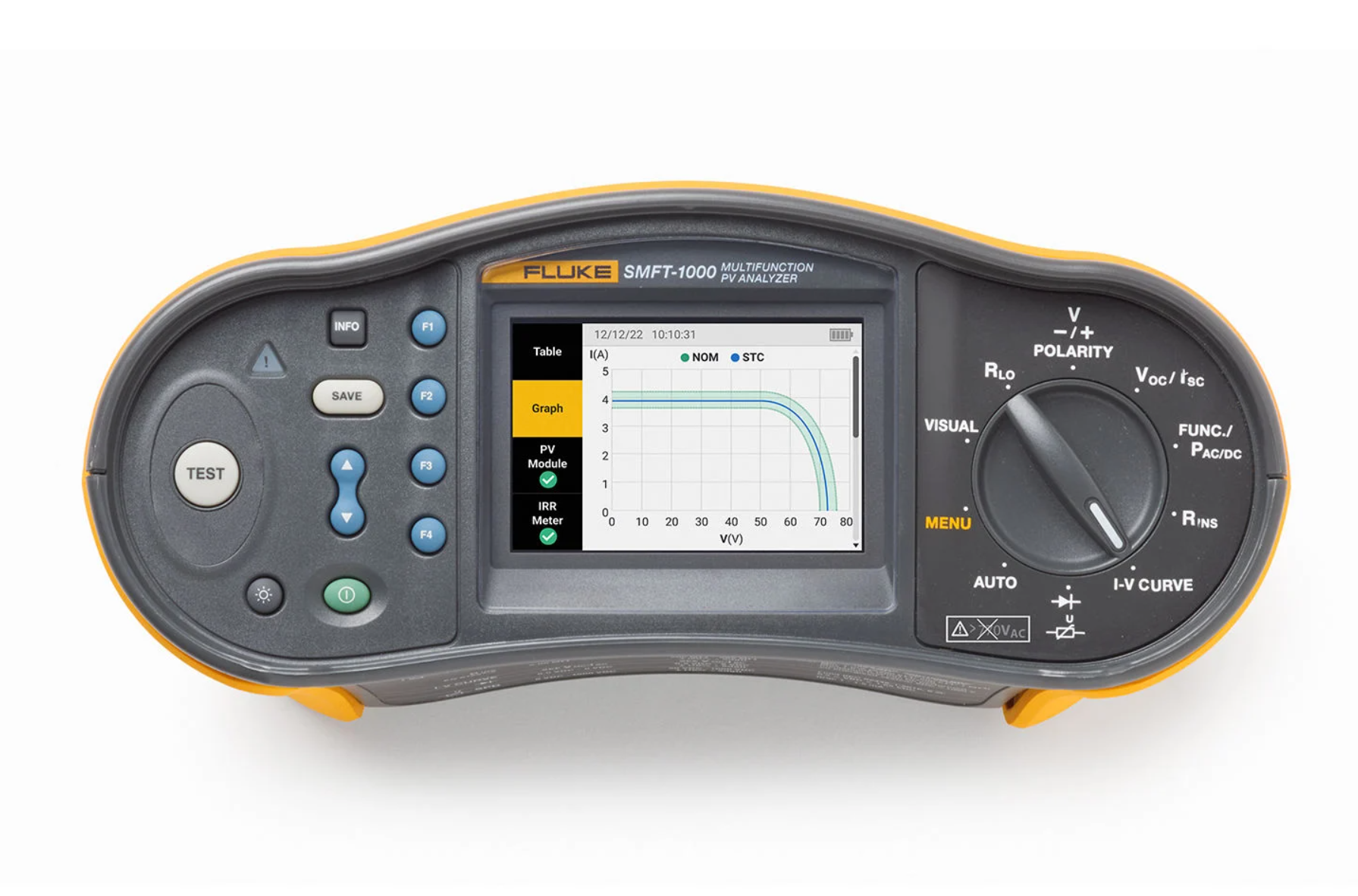

Fluke SMFT-1000 Kit Çok İşlevli PV Test Cihazı
I-V eğrisi izleme özelliğine sahip Fluke SMFT-1000 çok işlevli test cihazı ile PV sistemlerinin optimum güç çıkışlarında performans gösterdiğini ve güvenli çalıştığını test edin. 1.000 V DC veya altında çalışan sistemlere kurulum, devreye alma ve bakım hizmetleri sağlayan PV uzmanları için tasarlanan SMFT-1000, IEC 62446-1 standartlarına uygun eksiksiz bir PV test çözümü sunar. Fluke'un TruTest™ Yazılımı aracılığıyla, güneş enerjisi tesisi kurulum ve devreye alma testlerinden elde edilen ölçüm verisi, tesise bir dizüstü bilgisayar getirmek zorunda kalmadan zahmetsiz raporlama için kolayca içe aktarılabilir, düzenlenebilir ve analiz edilebilir.
SMFT-1000; sahada I-V eğrisi ölçümü sırasında eğriyi, üreticinin belirlediği modül teknik özellikleriyle karşılıklı olarak test verilerine yüklendiği şekilde görüntüler. Bu, dizüstü bilgisayar veya tablet kullanmadan ölçümleri anında onaylamayı kolaylaştırır. Yeni kurulumların tesis teknik özelliklerine uygun çalıştığını doğrulamak veya mevcut modüllerin ya da dizelerin beklenen performans seviyelerinde çalışıp çalışmadığını test etmek için I-V eğrisi testini uygulayın.
SMFT-1000, görsel kontrole yönelik PV sistem IEC düzenlemelerine uyumluluk için gözlemlerin doğrudan belleğe kaydedilmesini sağlayan kullanışlı bir ayar içerir. Bilgiler daha sonra TruTest™ yazılımına indirilerek proje raporuna dahil edilebilir.
İçindekiler
- Fluke SMFT-1000-BP Profesyonel Aletler için Sırt Çantası
- SMFT-1000 Çok İşlevli PV Analiz Cihazı
- Taşıma kordonu
- Sigorta paketi
- Optik - USB Adaptör Kablosu IRDA
- Sıfır adaptörü
- IRR2-BT Kablosuz Güneş Işınımı Ölçüm Cihazı Pro
- 80PR-IRR Harici Sıcaklık Probu
- Güneş paneli için Sabitleme Braketi
- Taşıma Çantası
- i100 AC/DC Akım Pensi 100 A
- TPAK Mıknatıs Seti
- Uzak Test Butonuna Sahip TP1000 Test Probu
- TL1000 Test Ucu Seti
- TL1000-MC4 Test Ucu Seti
- TL1000/30M Makara Üzerinde Test Ucu
- Kuplör seti
- (6) AA Pil
SMFT-1000 ile kullanılması önerilen araçlar
- TruTest™ Veri Yönetimi ve Raporlama Yazılımı
- 393 FC CAT III 1500 V Güneş Enerjisi Pensampermetresi
- 87V MAX True-rms Dijital Multimetre
- 1587 FC İzolasyon Multimetresi
- Ti480 PRO Termal Görüntüleme Cihazı
- 1625-2 GEO Topraklama Test Cihazı
- 500 Serisi Akü Test Cihazları
- Pomona PVLEAD3 MC4 Güneş Enerjisi
- Pensampermetre Test Ucu Seti
|
SMFT-1000 PV Test Cihazı, Performans Analiz Cihazı ve I-V Eğrisi İzleyici |
|
|
SMFT-1000 boyutu |
10 cm x 25,0 cm x 12,5 cm (3,8 inç x 9,8 inç x 4,9 inç) |
|
SMFT-1000 ağırlığı |
1,4 kg (3,09 lb) |
|
Pil |
6 AA IEC LR6 |
|
Çalışma sıcaklığı |
0 °C ile 50 °C (32 °F ila 122 °F) |
|
Depolama sıcaklığı |
-30 °C ile 60 °C (-22 °F ila 140 °F) bataryalar çıkarılmış halde |
|
Çalışma yüksekliği |
2.000 metreye kadar |
|
Depolama yüksekliği |
2.000 metreye kadar |
|
Güvenlik |
|
|
SMFT-1000 PV Analiz Cihazı |
IEC 61010-1 Kirlilik Derecesi 2 |
|
IEC 61010-2-034 CAT III 1000 V dc, CAT III 700 V AC |
|
|
i100 Akım Pensi |
IEC 61010-2-032, D Tipi (izole edilmiş iletkenler için), 1.000 V |
|
Aksesuarlar |
IEC 61010-031 |
|
TL 1000-MC4 |
CAT III 1500 V, 20 A |
|
TP1000 Uzak Prob (kapaklı) |
CAT IV 600 V, CAT III 1000 V, 10 A |
|
TP1000 Uzak Prob (kapaksız) |
CAT II 1000 V, 10 A |
|
TL 1000 Test Uçları |
CAT III 1000 V, 10 A |
|
TL 1000/30M Test Uçları |
CAT III 1000 V, CAT IV 600 V, |
|
5 A (makara üzerinde) 10 A (tamamen uzatılmış halde) |
|
|
TP74 Test Probları (kapaklı) |
CAT III 1000 V, 10 A |
|
TP74 Test Probları (kapaksız) |
CAT II 1000 V, 10 A |
|
AC285 Timsah Tipi Klips |
CAT III 1000 V, 10 A |
|
Performans |
IEC 61557-1, IEC 61557-2, IEC 61557-4, IEC 61557-10 |
|
Elektromanyetik Uyumluluk (EMC) |
|
|
Uluslararası |
IEC 61326-1: Taşınabilir Elektromanyetik Ortam; CISPR 11: Grup 1, Sınıf A Grup 1: Ekipman, kendi iç işlevi için gerekli olan iletken bağlanmış radyo frekansı enerjisini kasıtlı olarak üretmiş ve/veya kullanmıştır. |
|
Sınıf A: Ekipman; evler ve ev olarak kullanılan binalara besleme yapan düşük gerilimli güç kaynağı ağlarına doğrudan bağlı olan yerler haricinde bütün yerlerde kullanım için uygundur. |
|
|
İletilen ve yayılan bozulmalar sebebiyle diğer ortamlarda elektromanyetik uyumluluğu sağlamak konusunda olası zorluklarla karşılaşılabilir. |
|
|
Dikkat: Bu ekipman, mesken ortamlarda kullanım için tasarlanmamıştır ve bu tür ortamlarda telsiz sinyaline karşı yeterli koruma sağlamayabilir. |
|
|
Kablosuz Telsiz Modülü |
|
|
Frekans aralığı |
2,402 GHz ile 2,480 GHz |
|
Çıkış gücü |
8 dBm |
