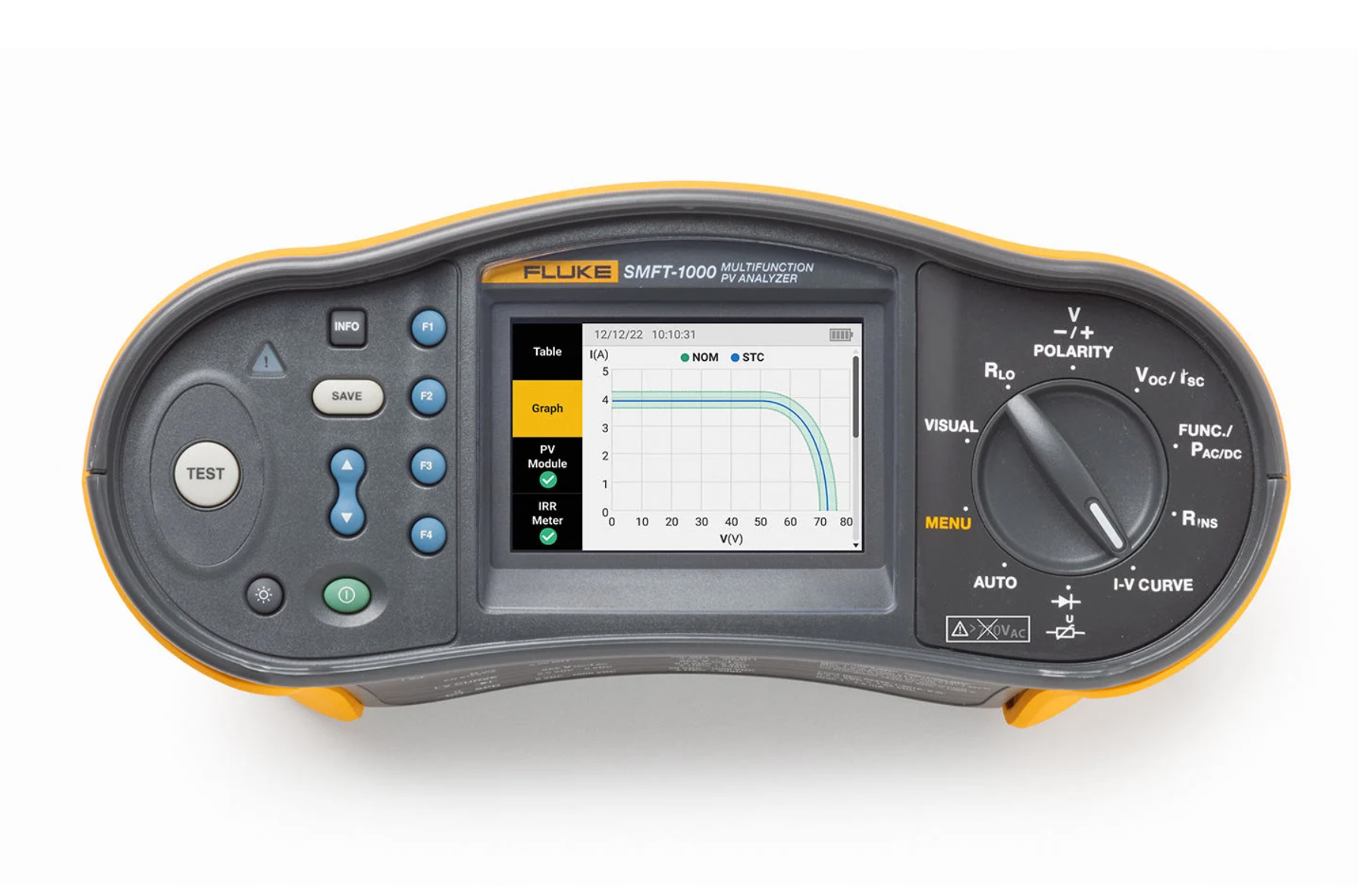

Fluke SMFT-1000 Pro Çok İşlevli PV Test Cihazı

Koruyucu iletken direnci (RLo)

Ekran aralığı

Ölçüm aralığı

Çözünürlük

Hassaslık

0,00 Ω - 19,99 Ω

0,20 Ω - 19,99 Ω

0,01 Ω

± (%2 + 2 Basamak)

20,0 Ω- 199,9 Ω

20,0 Ω- 199,9 Ω

0,1 Ω

± (%2 + 2 Basamak)

200 Ω / 2.000 Ω

200 Ω / 2.000 Ω

1 Ω

± (%5 + 2 Basamak)

Test akımı

≥ 200 mA (≤ 2Ω + Rcomp)

Test gerilimi

4 V DC … 10 V DC

Polaritenin tersine çevrilmesi

Evet

Test ucu sıfırlama (Rcomp)

3 Ω değerine kadar

PV modülü/PV dizesi, açık devre gerilimi (Voc)

Ekran aralığı

Ölçüm aralığı

Çözünürlük

Hassaslık

0,0 V - 99,9 V

5,0 V - 99,9 V

0,1 V

± (%0,5 + 2 Basamak)

100 V - 1.000 V

100 V - 1.000 V

1 V

± (%0,5 + 2 Basamak)

Polarite testi

Evet

PV modülü/PV dizesi, kısa devre akımı (Is/c)

Ekran aralığı

Ölçüm aralığı

Çözünürlük

Hassaslık

0,0 A - 20,0 A

0,2 A - 20,0 A

0,1 A

± (%1 + 2 Basamak)

İzolasyon direnci(RINS)

Ekran aralığı

Ölçüm aralığı

Çözünürlük

Hassaslık

0,00 MΩ - 99,99 MΩ

0,20 MΩ - 99,99 MΩ

0,01 MΩ

± (%5 + 5 Basamak)

100,0 MΩ - 199,9 MΩ

100,0 MΩ - 199,9 MΩ

0,1 MΩ

± (%10 + 5 Basamak)

200 MΩ - 999 MΩ

200 MΩ - 999 MΩ

1 MΩ

± (%20 + 5 Basamak)

Ölçüm aralığı

Çözünürlük

Hassaslık

Yük yokken test gerilimi

50 V / 100 V / 250 V - 199,9 MΩ'a kadar

1 V

% 0 ila % 20

50 V / 1.000 V - 999 MΩ'a kadar

≥ 1 mA'da test gerilimi

250 kΩ'da 250 V

1 V

%0 ila + %10

500 kΩ'da 500 V

1 MΩ’de 1.000 V

Test akımı

Min. 1 mA (250 kΩ / 500 kΩ / 1 MΩ'da)

Maks. 1,5 mA (kısa devre)

Durdurma diyodu kontrolü (Vbd)

Ekran aralığı

Ölçüm aralığı

Çözünürlük

Hassaslık

0,00 V DC < 6,00 V DC

0,50 V DC < 6,00 V DC

0,01 V DC

± (%5  + 10 Basamak)

Dalgalanma koruma cihazı (SPD)

Ekran aralığı

Ölçüm aralığı

Çözünürlük

Hassaslık

0 V DC … 1.000 V DC

50 V DC … 1.000 V DC

1 V DC

± (%10 + 5 Basamak)

4 mm test soketleri ile AC/DC gerilim ölçümü

Ekran aralığı

Ölçüm aralığı

Çözünürlük

Hassaslık

0,0 V AC - 99,9 V AC
