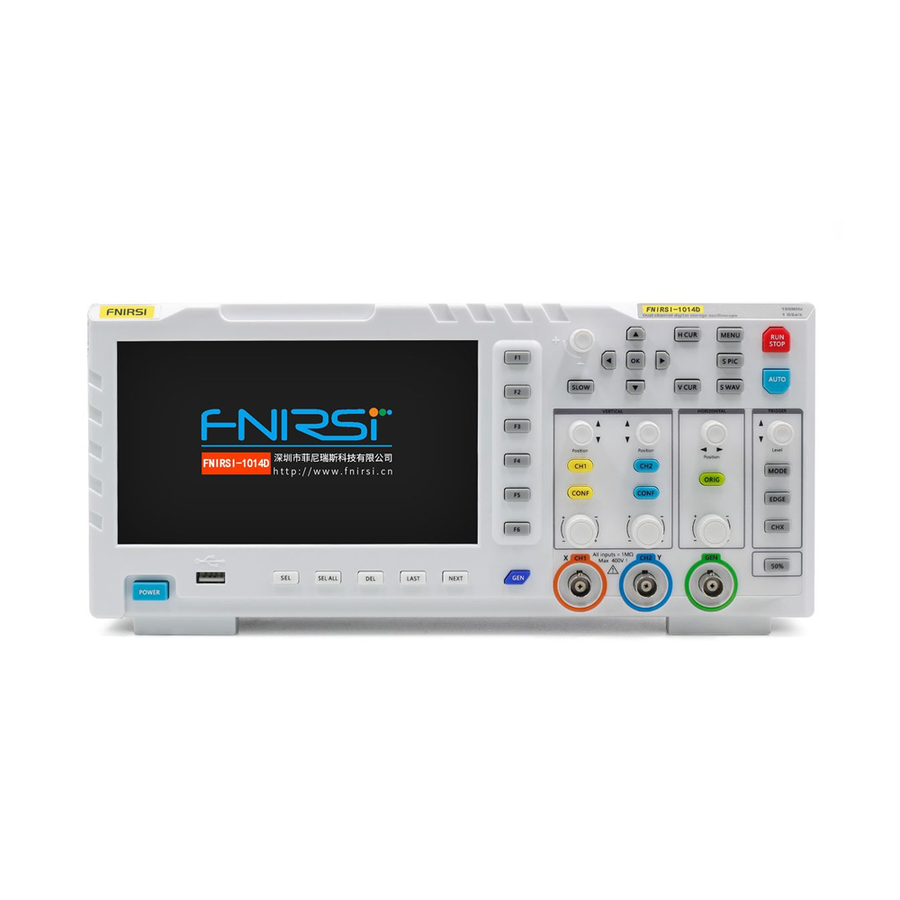

FNIRSI 1014D Dijital Osiloskop ve Sinyal Jeneratörü

Gelişmiş Sinyal Analizi ve Üretimi

FNIRSI-1014D Dijital Osiloskop, elektrik alanında hem amatörler hem de profesyoneller için tasarlanmış çok yönlü bir araçtır. Çift kanal girişine ve 100MHz * 2 analog bant genişliğine sahip bu osiloskop, sinyalleri hassasiyet ve netlik ile yakalayabilir. 1GSa/s gerçek zamanlı örnekleme hızı, en hızlı sinyallerin bile detay kaybı olmadan yakalanmasını sağlar. Osiloskopun tetikleme modları (tek, normal ve otomatik), esnek tetikleme seçenekleri sunarak, hem periyodik hem de aperiodik sinyaller için uygun hale gelir.

Kapsamlı Sinyal Üretimi ve Depolama
FNIRSI-1014D osiloskobu sadece bir sinyal analizörü değil, aynı zamanda bir sinyal üreticisidir. Dahili DDS fonksiyonu ile 12 standart fonksiyon sinyali ve özelleştirilebilir bir kesme sinyali üretebilir. 2.5vpp genliğe sahip kesme çıkışı, düzensiz şekilli sinyaller üretmek için özellikle faydalıdır. Osiloskopun 240Kbit depolama derinliği ve 1GB depolama alanı, 1000 ekran görüntüsü ve 1000 dalga formu verisinin saklanmasını sağlar, böylece karmaşık sinyalleri yakalamak ve analiz etmek için ideal bir araçtır.

Kullanıcı Dostu Arayüz ve Kolaylık
Osiloskobun kullanıcı dostu arayüzü, kullanıcı deneyimini geliştirmek için tasarlanmıştır. 7 inçlik 800 * 480 çözünürlüklü renkli TFT LCD ekran, parlak ve net görseller sunar. Kursor ölçüm fonksiyonu, genlik ve frekans parametrelerini manuel olarak okumayı kolaylaştırır. Tek tuşla AUTO fonksiyonu, osiloskobu optimal görüntüleme için otomatik olarak ayarlar ve tek tuşla dalga formu saklama ve ekran görüntüsü fonksiyonu, önemli dalga formlarını kolayca yakalamayı ve kaydetmeyi sağlar. Güçlü dalga formu resim yöneticisi, yakalanan sinyalleri verimli bir şekilde taramayı, görüntülemeyi ve analiz etmeyi sağlar, bu da hem amatörler hem de profesyoneller için değerli bir araçtır.

Özellikler

• Çift Kanal
• 2'si 1 Arada: Dijital Osiloskop + DDS Fonksiyonlu Sinyal Üretici
• 1GSa/s örnekleme hızı, 100MHz * 2 analog bant genişliği
• Tam tetikleme fonksiyonu (tek/normal/otomatik)
• 1000 özelleştirilebilir kesme sinyalini saklama kapasitesi
• Yüksek voltaj koruma modülü
• Tek tuşla AUTO ve adaptif tetikleme (25%, 50%, 75%)
• 7 inç 800 * 480 çözünürlükte yüksek çözünürlüklü LCD ekran
• Güçlü Dalga Formu Resim Yöneticisi
• Tek tuşla Ekran Görüntüsü ve Kaydetme
• Kursor ölçüm fonksiyonu
• USB Görüntü Dışa Aktarım
• Lissajous Grafik Görüntüleme ve FFT Görüntüleme
• Hem periyodik analog hem de aperiodik dijital sinyaller için ideal
• Dijital Osiloskop Teknik Özellikleri:
  • Marka: FNIRSI
  • Model: 1014D
  • Kanal Sayısı: 2
  • Malzeme: Yüksek kaliteli ABS
  • Analog Bant Genişliği: 100MHz * 2
  • Örnekleme Hızı: 1GSa/s
  • Dikey Hassasiyet: 50mV/div ~ 500V/div
  • Yatay Zaman Temeli: 5OS/div ~ 10nS/div
  • Depolama Derinliği: 240Kbit
  • Giriş Direnci: 1MΩ
  • ADC Hassasiyeti: 8bits
  • Yükselme Süresi: <3nS
  • Bağlantı: AC/DC
  • Tetikleme Modu: Otomatik / Normal / Tek
  • Tetikleme Kenarı: Yükselen kenar / Düşen kenar
  • Dış Tetikleme Gerilmesi: 0~40 V
  • En Yüksek Test Gerilmesi: 40V (lX probu), 400V (10X probu)
  • Dalga Formu Yöneticisi: Destekler (1000 Resim + 1000 Dalga Formu)
  • USB Dışa Aktarım: Destekler
  • Çıktı Yakalama: Destekler
  • Güç Kaynağı: 5V 2A/3A/4A
  • Frekans Hassasiyeti: ±0.01%
  • Roll Modu: Destekler
  • Tek Tuşla AUTO: Destekler
  • Ekran: 7 inç 800 * 480 çözünürlükte renkli TFT LCD
  • Boyutlar: 310mm * 145mm * 70mm
  • Parametre: Toplamda 12 tür
  • Üretici: 14 tür

Sinyal Üretici Teknik Özellikleri

• Kanal Sayısı: 1
• Dalga Formu Türü: 14 standart sinyal (@ 2.5vpp) + 1 özelleştirilebilir sinyal (yalnızca frekans ayarlanabilir)
• Çıktı Yakalama: Destekler
• Sine Wave Maksimum Frekansı: 10MHz
• Diğer Dalga Maksimum Frekansı: 2MHz
• Özelleştirilmiş Sinyal Maksimum Frekansı: 1MHz
• Frekans Çözünürlüğü: 1Hz
