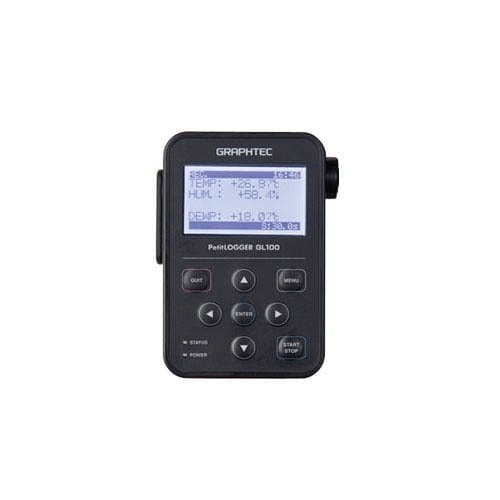

Graphtec GL100 N Multifonksiyonel Kayıt Cihazı

Kanal Sayısı ve parametreler

giriş modülüne göre farklılık gösterir

Çıkış Sinyal

1 alarm SSR (max 30 V, 50 mA)

Arayüz

USB (micro USB B type connector), Wireless LAN (WLAN) in GL100-WL

Hafıza

Dahili yaklaşık 4.9 MB
Harici : microSD memory card

Gösterge

LCD (backlit monochrome, graphical type 128 x 64 dots)

Fonksiyonlar

Gerçek zamanlı kayıt
Gerçek değerleri ekranda görebilme
Alarm ayarlama

Koruma Sınıfı

IP54

Beseleme

Alkaline battery (AA size x 2)
USB bus-power (5V, 200 mA) (*)
AC Adapter (5V DC, 1A)

Çalışma Ortamı

Sıcaklık : -10 °C ... 50 °C
Nem: max 80 % RH (non condensed)

Ölçüler

Yaklaşık 66 x 100 x 27 mm

Ağırlık

Yaklaşık 125 g

No.

Giriş Modülü

Ölçüm Aralığı

Hesaplanan Ölçümler

1

Sıcaklık/Nem
GS-TH

Temperature (-20 to 85 ºC),
Humidity (0 to 100 % RH)

Accumulated temperature,
Dew-point temperature

2

İvme/Sıcaklıkr
GS-3AT

Acceleration in 3-axis (max. 10 G),
Temperature (-10 to 50 ºC)

N/A

3

Illuminance/UV sensor
GS-LXUV

Illuminance (max. 200 k lx),
UV intensity (max. 30 mW/cm2)

Accumulated Illuminance,
Accumulated UV intensity

4

Carbon dioxide sensor
GS-CO2

CO2 concentration
(max. 9999 ppm)

N/A

No.

Giriş Modülü

Ölçüm Aralığı

Hesaplanan Ölçümler

5

Voltage/Temp. input module
GS-4VT

Voltage (max. 50 V) or Temp. (TC: K/T type) of 4 ch,
Logic or Pulse of 4 ch

6

Temperature input terminal
GS-4TSR

Thermistor (max. 120 ºC) of 4 ch,
Logic or Pulse of 4 ch

7

Thermistor sensor
GS-103AT-4P

Temperature sensor (-40 to 105 ºC), Normal type
use with GS-4TSR module

8

Thermistor sensor
GS-103JT-4P

Temperature sensor (-40 to 120 ºC), Ultrathin type
use with GS-4TSR module

9

AC current sensor adapter
GS-DAP-AC

AC current,
2 sensors are able to connect (*1)

Power (instantaneous),
Integrated power (Electric energy)

10

AC current sensor
GS-AC50A

Clamp-on type (max. 50 A AC),
use with GS-DAP-AC module

11

AC current sensor
GS-AC100A

Clamp-on type (max. 100 A AC),
use with GS-DAP-AC module

12

AC current sensor
GS-AC200A

Clamp-on type (max. 200 A AC),
use with GS-DAP-AC module
