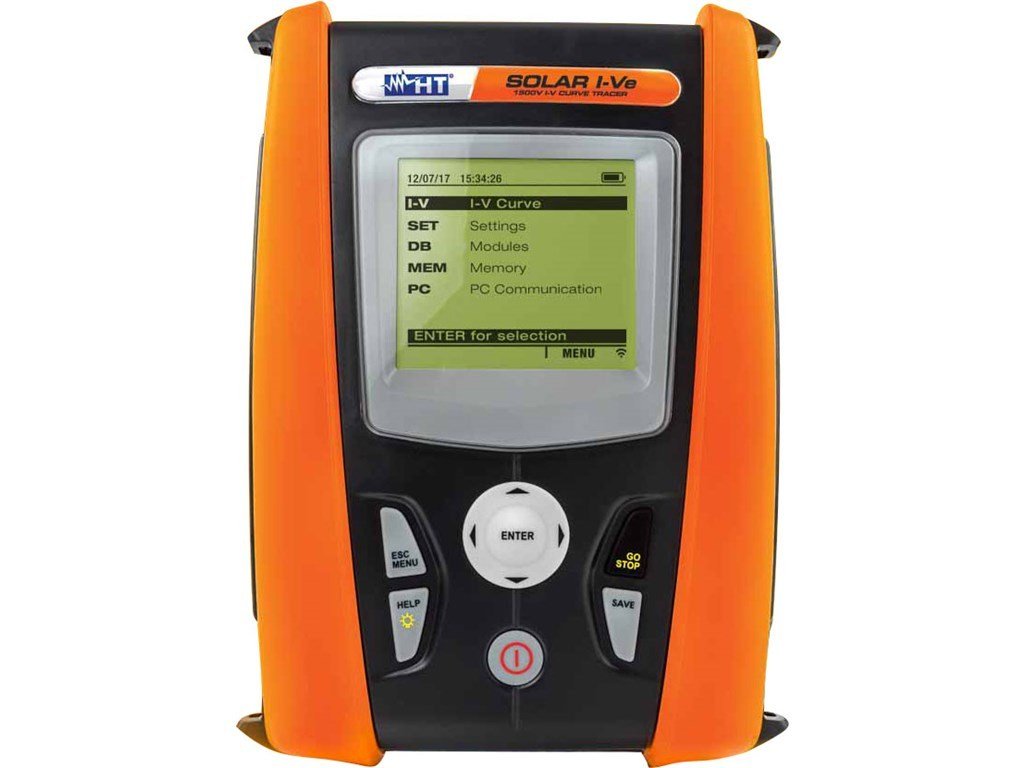

HT-Italia SOLAR I-Ve Curve Tracer ve Invertör Verimliliği Ölçüm Cihazı
Satış Fiyatı
233.310,50 TL
(Kdv Dahil)
Kategori
Marka
Stok Kodu
SOLAR I-VE
Fiyat
5.350,00 EUR + KDV
Havale
229.810,85 TL
(%1,50 havale indirimi)
*41.607,04 TL den başlayan taksitlerle!!
Ürün Açıklaması:
Tek fazlı kurulumlarda bakım ve verimlilik testleri için 1500V-10A ve 1000V-15A Çok İşlevli IVCurve Eğri analizörü.

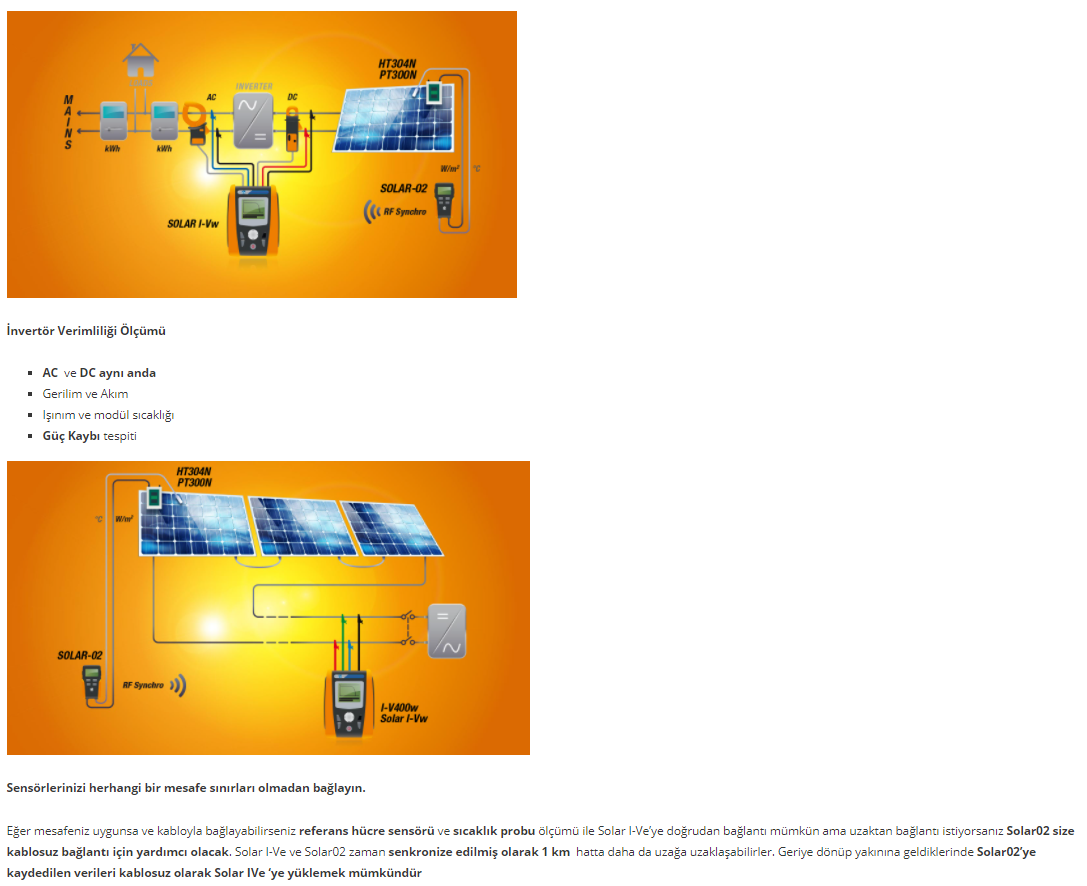

Tek fazlı fotovoltaik invertör sisteminin verimliliğinin ölçülmesi
Bir modülün veya bir dizinin 1500V / 10A – 1000V / 15A’a kadar IV Eğrisinin ölçümü
Bir modül veya bir dizinin (VOC) 1500V açık devre gerilimi ölçümü
Bir modül veya dizinin (ISC) 15A kısa devre akımının ölçümüSOLAR I-Ve, hem tek fazlı (isteğe bağlı MPP300 ile üç fazlı) fotovoltaik sistemin test edilmesine ve IV eğrisinin analizinin yapılmasına olanak tanır . SOLAR02 uzak kayıt birimi sayesinde, üretici tarafından standart referans sağlanan ve eşzamanlılık gereksinimini karşılayan sistemi test etmek mümkündür. SOLAR02, SOLAR I-Ve ile senkronize edilen ve SOLAR I-Ve tarafından gerçekleştirilen testler yapılırken ışınlama ve sıcaklık ile ilgili verileri elde eden bir veri kaydedicidir . IV eğrisini ölçmek için , SOLAR I-Ve , ölçülen verileri nominal değerlerle karşılaştırarak kullanıcı tarafından herhangi bir zamanda güncellenebilen modüllerin dahili bir veritabanını yönetir, böylece dizenin veya modülün üretici tarafından beyan edilen verimlilik parametrelerini yerine getirip getirmediğinin anında değerlendirilmesine olanak tanır . Modül / dizgi çıktılarındaki akım ve voltaj ölçümü, muhtemel ölçüm kablolarının dirençlerinden herhangi bir kayıp vermeden ölçülmesini sağlayan 4 uçlu KELVİN metoduyla ölçülür ve böylece her zaman hassas ölçümler elde edilir. Testin sonunda IV eğrisinin ekranda görüntülenmesi, panel üreticisi tarafından beyan edilen spesifikasyonlar ile karşılaştırılarak üretimin uygunluğuyla ilgili PASS/FAIL verebilmektedir.

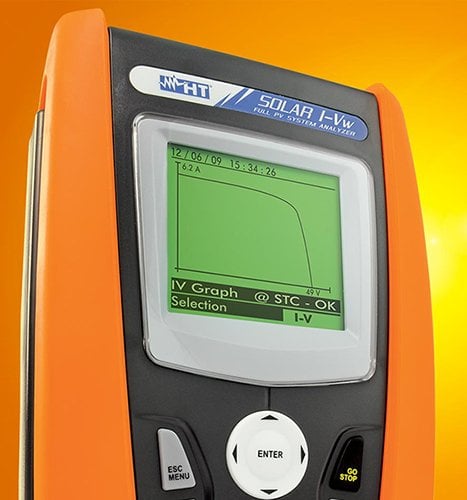

IV Curve Eğrisi ve çok daha fazlası
Mobil cihaz sayesinde, HTANALYSIS ™ yazılımı ile veya direk cihaz üzerinde…
Kolay, Hızlı ve Hafif bir cihaz ile IV Eğrisi,
Hiçbir sırt çantası veya dizüstü gerekli değil!
128 nokta IV Eğri
1500V Maksimum gerilim
15A max akım
VOC ve ISC
Inverter Verimlilik Ölçümü
AutoSequence ™ Testi
İç Modül Veritabanı
HTANALYSIS ™ APP
Teknik Özellikler:
| PV modülleri ve dizgileri üzerinde IV eğrisinin tespiti | 128 nokta |
| IV eğrinin ölçüm aralığı / VOC-ISC | 1500V / 10A – 1000V / 15A |
| PV modülleri ve dizgileri üzerinde Voc ve Isc ölçümü için hızlı IVCK testi | VOC 1500V / ISC 15A |
| Tek fazlı / üç fazlı fotovoltaik sistemler testi | 1MPPT (MPP300 ile 3MPPT) |
| Referans hücresi ile ışınımın ölçümü | |
| USB \ RF bağlantısı ile uzaktan kumanda SOLAR-02’nin kullanımı | RF |
| Hücrenin ve çevrenin sıcaklık ölçümü | |
| Aktif P, Reaktif Q, Görünen S Gücü / Enerji | sadece aktif P |
| Aynı anda seçilebilen maksimum parametre sayısı | 9 |
| Seçilebilir entegrasyon süresi ile kayıt | 5s-60m |
| Belirgin bellek süresi (@ PI = 10 dakika @ parametrelerin maksimum sayısı) | 8 |
| Ana elektrik parametrelerinin özet tablosu | |
| Fotovoltaik testler için ölçüm aralığı | 1500VDC / 265VAC (Tek Fazlı) |
| Ölçüm kategorisi | CAT III 300V |
| Arkadan aydınlatmalı LCD ekran | |
| Dahili bellek kapasitesi | 200 eğri IV 8 gün @ PI = 10 dakika |
| Windows için yazılım olanağı sağlayan PC arabirimi | |
| Entegre WiFi bağlantısı ve HTANALYSIS Uygulaması ile uyumluluk | PC \ app üzerine veri indirmek için |
| Dahili PV modülü veritabanının özel yönetimi | 30 dahili, 30.000 üzerinde yazılım \ uygulaması |
| Otomatik kapanma | |
| Fotovoltaik test için kayıt süresinin göstergesi | |
| Ekrandaki çevrimiçi yardım | |
| Boyut (GxYükseklik) (mm) | 235x165x75 |
| Ağırlık (gram dahil) (pil dahil) | 1200 |
Standartlar:
- CE Sertifikası
- CEI 64-8 612.6.2
- EMC 2004/108 / CE Yönergesi
- LVD 2006/95 / CE Yönergesi
- Guida CEI 82-25
- IEC / EN60891
- IEC / EN 61010-1
- EMC: IEC / EN61326
- IEC / EN61187
