L9110 4 Kanal Dc Motor Sürücü Kartı
L9110 4 Kanal Dc Motor Sürücü Kartı

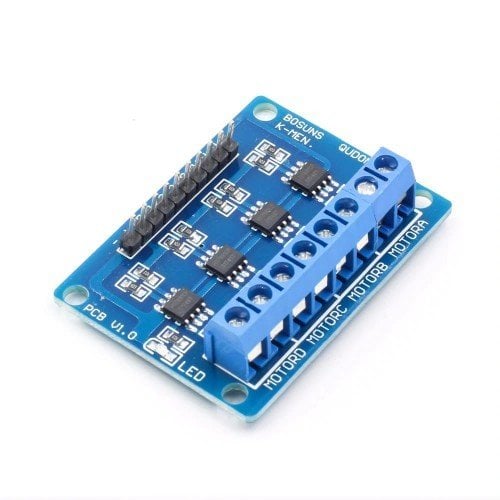

L9110 4 kanal motor sürücü, 4 motoru aynı devre üzerinden kontrol edebileceğiniz bir devredir. Özellikle 4wd araç yapımında kullanım için ideal bir motor sürücü devresidir. Kart üzerinde dört adet L9110 motor sürücü entegresi bulunmaktadır. 2.5-12V arası giriş geriliminde çalışan sürücü kartı ile her iki yönde dört ayrı dc motor kontrol edilebilir. Yada 2 adet step motor sürülebilir.
Sürücü çıkış gerilimi 7,6V'tur. Bu sayede 6V'luk motorlar ile kullanımı oldukça kolaydır. Kanal başına sürekli olarak 800mA ve anlık olarak ise 2A'e kadar akım verebilmektedir. Mini sumo, çizgi izleyen robotlarda ve çok çeşitli motor kontrol uygulamalarında rahatlıkla kullanılabilir. Sürücü üzerinde enable pini bulunmamaktadır. Kanallar sürekli olarak aktiftir. PWM direk giriş pinlerine uygulanabilmektedir.
Pin Bağlantıları :
- A1: 1.motor 1.girişi
- A2: 1.motor 2.girişi
- B1: 2.motor 1.girişi
- B2: 2.motor 2.giriş
- C1: 3.motor 1.giriş
- C2: 3.motor 2.giriş
- D1: 4.motor 1.giriş
- D2: 4.motor 2.giriş
- GND: Toprak bağlantısı
- Vcc: Besleme Gerilimi
Teknik Özellikler:
- 4 Adet L9110S entegresi
- 4 Adet DC motor sürebilme.
- 2 Adet Step motor sürebilme
- Çalışma Voltajı: DC 2.5-12V
- Çalışma Akımı: 0.8A ( Anlık 2A )
- Birbirinden bağımsız olarak iki ayrı motoru kontrol edebilir.
- Kanal başına 800mA akım verebilmektedir.
- Kanal başına 7,5V gerilim verebilmektedir.
- Boyutları: 31mm x 22mm
- Ağırlık: 7 gr
Paket İçeriği:
- 1 Adet L9110 4 Kanal Dc Motor Sürücü Kartı
