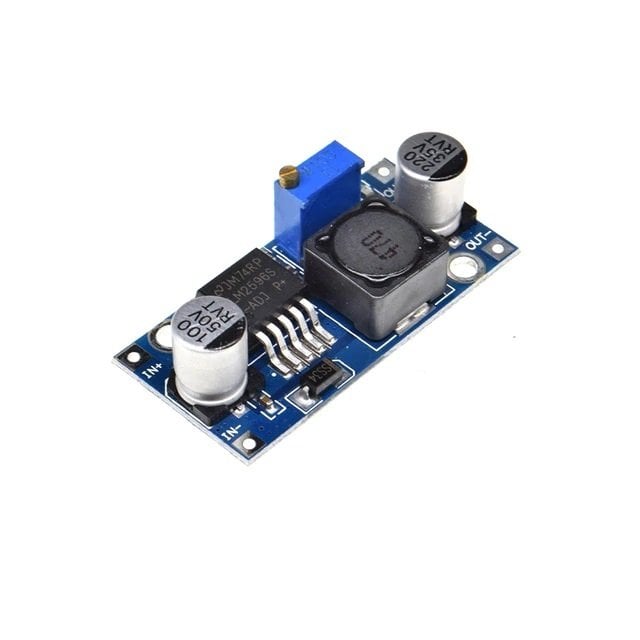

LM2596 Ayarlı Güç Kaynağı Power Modül
Satış Fiyatı
50,90 TL
(Kdv Dahil)
Kategori
Marka
Stok Kodu
LM-2596
Fiyat
1,20 USD + KDV
Havale
50,13 TL
(%1,50 havale indirimi)
*9,08 TL den başlayan taksitlerle!!
Ayarlı güç kaynağı modülüdür. Çıkış voltajı 1.25V ile 35V arasında çok hassas (Mesela 5.05V) olarak ayarlanabilen bir hazır devredir. Giriş voltaj en fazla 35V a kadar çıkmaktadır. 3A yükü sürebilecek kapasitesi vardır. Boyutlarının çok küçük olması sayesinde her türlü devrede kullanıma uygundur. EMC problemlerinizi büyük ölçüde çözebilecek yapıda tasarlanmıştır.
DİKKAT: Ürünü arızalı sanıp kullanamayan çöpe atan veya iade edenler olabiliyor. İlk kullanım için açıklamayı okuyunuz.
Giriş (IN) solda iken, Mavi çok turlu pot yukarıda kalmışken; Potu saatin tersi yönünde 15 tam tur çevirdiğinizde voltaj 5V lara düşüyor. Bu duruma dikkat ederek test ediniz.
LM2596 Description
The LM2596 series of regulators are monolithic integrated circuits that provide all the active functions for a step-down (buck) switching regulator, capable of driving a 3A load with excellent line and load regulation. These devices are available in fixed output voltages of 3.3V, 5V, 12V, and an adjustable output version.
Modül Özellikleri
Giriş Voltajı :3.2V-35V
Çıkış Voltajı:1.25V-35V (Dikkat = Giriş voltajı çıkıştan 1.5V fazla olmalıdır.)
Çıkış Akımı: Maximum 3A (need to plug heat sink, if the output power is higher than 15 W, advise to add the heat sink)
Verim : 92% ye kadar yükselebilir.
Çok turlu voltaj ayar potu ile çıkış voltajını hasas ayarlayabilme.
Anahtarlama frekansı: 150KHz
Load regulation: ± 0.5%
Voltage regulation: ± 0.5%
Input reverse connect protection: no, please add flow protector in the input.
Dynamic response speed: 5% 200uS
Static power consumption:about 6mA
Kısa devre koruma: Limit current,overheating protection but recovery automatically
Çalışma sıcaklığı:-40°Cto +85°C (10W Altında)
Kaliteli malzeme ve kaliteli PCB.
2 Adet montaj deliği
Giriş ve çıkış besleme kablolarını kolayca bağlayabilecek 4 adet pad.
Boyutlar 4.8x2.3x1.1cm
Ağırlık:11.6g
