Max471 Modül
Satış Fiyatı
185,73 TL
(Kdv Dahil)
Kategori
Marka
Stok Kodu
Max471
Fiyat
4,50 USD + KDV
Havale
182,95 TL
(%1,50 havale indirimi)
*33,12 TL den başlayan taksitlerle!!

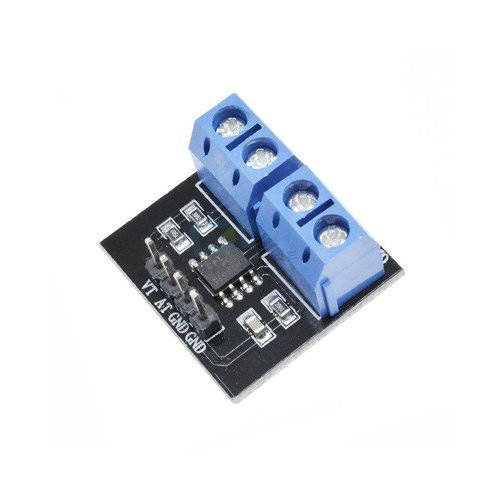

Max471 Voltaj Akım Sensör Modülü
Max471 voltaj ve akım ölçme işlerinde kullanılır. Voltaj ölçümünü direnç bölme prensibi üzerinden gerçekleştirir.Vin girişindeki voltaj 5 kat azaltılarak ölçme işlemini gerçekleştirir. Bu sebeple girişte en fazla 25V voltaj uygulayabilirsiniz.3.3V luk bir sistem ile kullanılacaksa girişte 3.3Vx5 = 16.5V luk giriş beslemesi uygulanmalıdır. 3A e kadar akım ölçme yapabilmektedir. Voltaj ve akım bilgisi ölçmesi sonucunda otomatik olarak güç ölçme işlemi yapılmış olur.
Pin Açıklaması:
- Çalışma Voltajı: DC 5V – 25V veya DC 3V - 16.5V
- Akım ölçme aralığı : DC 0 - 3A
- VT: Voltaj ölçme oranı. 1/5
- AT: Akım ölçme pini
- GND: Toprak ucu
- VOUT/VIN: VOUT=VIN
Özellikler:
- Yüksek tarafta ( High Side ) çalışabilir.
- Kart üzerinde yüksek hassasiyetli ölçme direnci.
- Hassasiyet: 2%
- Şarj ve de deşarj olarak çalışabilir. ( 2 yönlü çalışabilme )
- Kart üzerindeki direnç ile 3A Ölçme kapasitesi
- 100µA Max Çalışma Akımı
- 18µA Kapalı mod akımı
- Çalışma Voltajı: 3V to 36V
- 8-Pin Soic paket.
Paket İçeriği:
- 1 Adet Max471 Voltaj Akım Sensör Modül
