MAX7219 Nokta Led Matris Modülü
Satış Fiyatı
123,82 TL
(Kdv Dahil)
Kategori
Marka
Stok Kodu
MAX7219-
Fiyat
3,00 USD + KDV
Havale
121,97 TL
(%1,50 havale indirimi)
*22,08 TL den başlayan taksitlerle!!

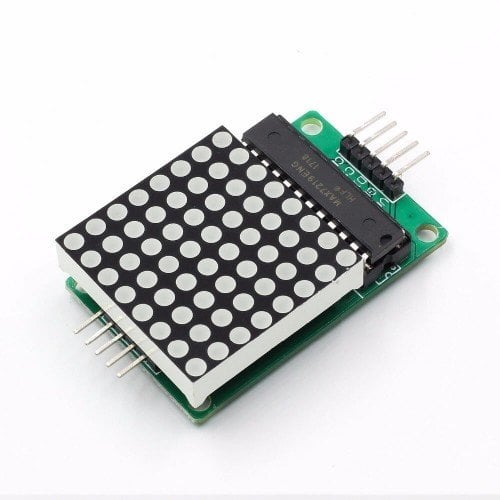

MAX7219 Nokta Led Matris Modülü
MAX7219 entegresi ile 8x8 kırmızı dot matrix (Nokta led) ekranın sürücü modüldür. 8x8 toplam 64 dotu kontrol ederek çeşitli gösterge ekranı olarak kullanabilirsiniz.. Harf rakam yada şekiller oluşturabilirsiniz. Bir mcu ile max7219 sürülür. Max7219 da ekrana ilgili datayı aktarır. Besleme ve 3 kontrol pini ile kullanılmaktadır. Arduino ve mcu kitleri üzerinden kullanılabilir. Birden fazla ekran biribirne bağlanarak ekran kapasitesi artırılabilmektedir.
- MAX7219 sürücü entegresi
- 1 den fazla modül birbirine bağlanabilir.
- Besleme Voltajı: 5V
- Çalışma Akımı: 320mA
- 8x8 ortak katod kırmızı dot matrix
- Led Rengi: Kırmızı
- 5 pin ile kontrol sağlanabilmektedir.
- Montaj için köşelerde 4 adet m3 delik.
- Boyutlar : 5 x 3.2cm
Kablolama Talimatları:
- 1 den fazla modül birbirine bağlanabilir.
- Sol pinler giriş pinleridir. Sağ pinler sonraki modül için çıkış pinleridir.
- Bir kit yada arduino üzerinden giriş pinlerine gereken bağlantı yapılması gerekmektedir. 8 Numaralı resimde arduino bağlantısı gösterilmektedir.
Pin Bağlantıları:
- VCC: 5V
- GND: GND
- DIN: Data ucu
- CS: Seçim pini
- CLK: Clock pini
Paket İçeriği:
- 1 Adet MAX7219 dot matrix modülü
- 1 Adet Dişi Dişi 5 Pin Dupont Kablo
