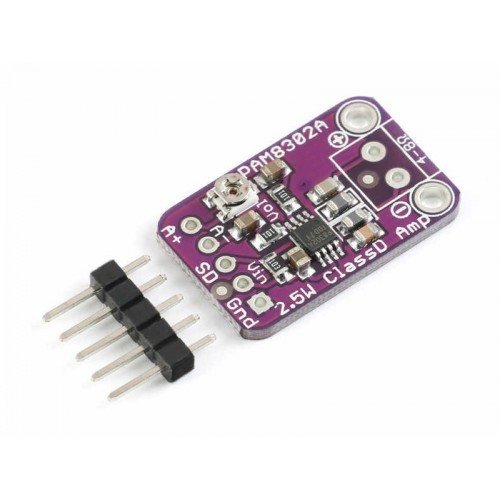

PAM8302 2.5W Amplifier Board
Satış Fiyatı
28,60 TL
(Kdv Dahil)
Kategori
Stok Kodu
PAM8302-2.5W
Fiyat
23,84 TL + KDV
Havale
28,18 TL
(%1,50 havale indirimi)
*5,10 TL den başlayan taksitlerle!!
PAM8302 2.5W Class D Mono Amplifier Board
Bu süper küçük mono amplifikatör şaşırtıcı derecede güçlü - 4-8 ohm empedanslı hoparlörlere 2.5 Watt'a kadar kapasite üretebiliyor. Minyatür çipin içinde 2.0V-5.5VDC arasında çalışabilen bir D sınıfı denetleyici bulunmaktadır. Amfi, D sınıfı olduğundan, taşınabilir ve pille çalışan projeler için mükemmel, 8 om'lik bir hoparlörü yarım Watt'da çalıştırırken% 90'ın üzerinde verimlilikle çalışıyor. Termal ve aşırı akım koruması var, ancak sıcak olduğunu hemen hemen söyleyebiliriz. Tahta üzerindeki ses seviyesini varsayılan 24dB kazançtan aşağıya ayarlayabilmeniz için bir hacim kap sacı bile var. Bu kurul, temel "LM386" amplifikatörlerine hoş geldiniz!
Amplifikatörün A + ve A- girdileri 1.0uF kapasitörlerden geçer, bu nedenle bunlar tamamen diferansiyel olurlar - diferansiyel çıkışlara sahip değilseniz, Audio-pinini toprağa bağlayın. Çıktı "Bridge Tied" (Köprü Bağlı) 'dır - bu, çıkış pimlerinin direkt olarak hoparlör pinlerine bağlandığı anlamına gelir, topraklama bağlantısı yoktur. Çıkış, yüksek frekanslı 250KHz kare dalga PWM'dir ve PWM daha sonra hoparlör bobini tarafından 'ortalanır' - yüksek frekanslar duyulmaz. Yukarıdakilerin tümü, çıktıyı başka bir amplifikatöre bağlayamayacağınız anlamına gelir; hoparlörleri doğrudan yönlendirmelidir.
Tamamen monte edilmiş ve test edilmiş bir koparma tahtası ile birlikte gelir. Ayrıca, bir ekmek tahtasına takmak için başlık ve 3.5 mm'lik vidalı terminal blokları da ekleyerek, hoparlörünüzü kolayca takabilir / çıkarabilirsiniz. 15 dakika içinde kayaya hazır olacaksın! Hoparlör dahil değildir, herhangi bir 4 ohm veya daha fazla empedanslı hoparlör kullanın.
Özellikleri:
Çıkış Gücü: 4Ω'da 2.5W,% 10 THD, 8Ω'da 1.5W,% 10 THD, 5.5V Besleme ile
1KHz'de 50dB PSRR
Filtrasyonsuz tasarım, ferrit boncuklu + çıkışlı kapasitörler.
Sabit 24dB kazanç, giriş hacmini ayarlamak için yerleşik trim potansiyometresi.
Termik ve kısa devre / aşırı akım koruması
Düşük akım çekişi: 4mA sessiz ve kapatma modundaki 1uA
15mm x 24mm x 2mm / 0,6 "x 0,9" x 0,08" (0,1" header olmadan)
Ağırlık: 1.4g
Paket içeriği :
1 Adet PAM8302 2.5W Amplifier Board
