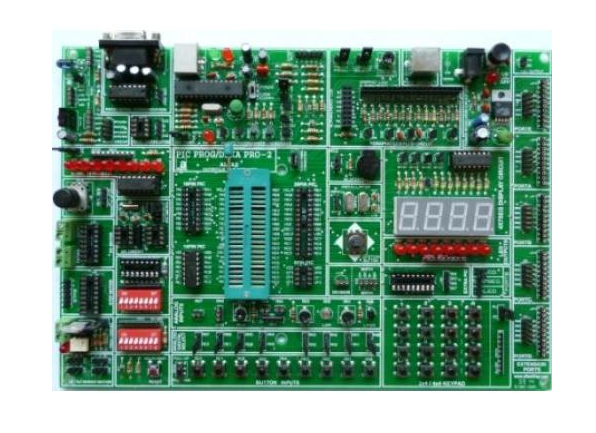

PIC PROG/DEKA PRO-2 (PIC DENEY KARTI)

PIC PROG/DEKA PRO-2, Microchip mikro denetleyici ailesinde PIC16 ve PIC18 serisinin başta en gelişmiş modelleri olan PIC16F877A, PIC18F4550, 18F4520 olmak üzere diğer 8, 14, 18, 28, 40 pin’li PIC’lerin tüm özellikleriyle kullanmayı öğrenmeniz amaçlanarak üretilmiştir.

Önceki ürünümüz PRO-1 versiyonunun temel özellikleri korunarak yeni özellikler ilave edilmiş, deney kartı yeni başlayan bir programlayıcıdan, çok profesyonelce projeler geliştirmek isteyen mühendislerden ve teknisyenlere kadar büyük bir kitleye hitap edebilecek hale getirilmiştir.

Kart üzerinde bulunan her bir modül titizlikle seçilmiş, bu modüllerin PIC16F877A’nın, PIC18F4520'nin veya PIC18F4550’nin bir özelliğinin öğrenilmesine katkısı göz önünde bulundurulmuştur.

Modül elemanlarının mikro denetleyiciye bağlantı noktaları sabitlenmiştir. Örneğin PORTC’nin 3. ve 4. bit’lerinde bulunan donanımsal I2C iletişim pinlerini (SLC ve SDA) I2C EEPROM entegresi, real time clock entegresi olan PCF8583 veya DS1307’leri bağlantısını buradan başka bir port pinine taşıyarak bu devreleri çalıştırmak mümkün değildir.

Başka bir örnek, PIC18F4550’nin PORTC’nin 4. ve 5. bit’lerinde bulunan donanımsal USB iletişim pinlerini de (RC4 D-/VM ve RC5/D+/VP) başka bir port pinine taşıyarak çalıştırmak mümkün değildir. Aynı mantık analog girişler için de geçerlidir. 18, 28, 40 pinli PIC'lerin A portu analog girişler için ayrıldığından bu port hem analog hem de dijital giriş olarak seçilebilir şekilde düzenlenmiştir.

Bağlantı noktalarının sabit oluşu dezavantaj değil avantajdır. Çünkü her modülün giriş veya çıkışı PIC’in o pininin özelliğine en uygun bağlantı noktası yukarıda verilen örneklerden de görüleceği gibi, tecrübelerimize ve PIC datasheetlerine dayanılarak tespit edilmiştir.

PRO-2 eğitim seti benzerlerine göre önemli bir kazanç elde edilmiştir; kart yüzeyi DIP switch, LED, buton gibi pasif elemanlarla değil, daha işlevsel, PIC16F877A veya PIC18F4550’nin her bir özelliğinin öğrenilebileceği modüllerle donatılmıştır.

Bu titiz modül seçimine ve bağlantı noktalarının seçiminde ne kadar titizlik gösterildiği aşağıda verilen özellikler incelendiğinde görülecektir.

Taksit Seçenekleri

Teknik Bilgiler

ZELLİK	AÇIKLAMA
PicKit2 Programlayıcı	USB portundan yükleme ve MPLAB’ın DEBUG özelliğini kullanarak, hata ayıklama işlemi yapılabilme olanağı.
Switch mod regülatör	12V DC güç kaynağı gerilimini 5V TTL gerilime dönüştüren ve 1A’e kadar ısınma sorunu yaşanmayan devre.
DC 12V/5V pinleri	Set dışında, breadboard üzerinde kullanılabilecek devreler için farklı standart DC gerilimler.
Güç kaynağı seçimi	Set istenirse 12V harici güç kaynağıyla ya da bilgisayarın USB portunun 5V’u ile çalıştırılabilir.
40 pin ZIF soket	Çok sıklıkla kullanılacak 40 pinli PIC'leri kolay takıp-çıkarılabilme özelliği.
DIP soketler	8, 14, 18, 28 pinli PIC'lerin takılıp, çıkarılabileceği normal entegre soketleri.
Jumper Kolay Seçim	Bağlantı konumlarını değiştirmek için kullanılan kolay tutulabilir özellikte özel kulaklı jumper.
RESET Butonu	Tüm PIC soketlerindeki PIC’ler için tek buton.
4, 20 Mhz Osilatör	Kart üzerinde seçilebilir yerleşik iki farklı kristal osilatör ile PIC'leri çalıştırabilme olanağı.
Keypad modülü	Matriks yerleşimli 16 butonlu, pull-up/pull-down seçilebilen keypad (3x4 veya 4x4 olarak kullanabilme)
2x8 pin sıralı LCD	Bağlantı pinleri sol tarafta olan 44780 uyumlu tüm alfanümerik LCD'leri çalıştırabilme olanağı.
1x16 pin sıralı LCD	Bağlantı pinleri üst tarafta olan 44780 uyumlu tüm alfanümerik LCD'leri çalıştırabilme olanağı.
128x64 Grafik LCD	Bağlantı pinleri üst tarafta olan KS107, KS108 uyumlu tüm grafik LCD'leri çalıştırabilme olanağı.
TOUCH PANEL LCD	Dokunmatik panelli grafik LCD'leri kullanabilme olanağı.
Kontrast trimpotu	Alfanümerik ve grafik LCD’lerin tek trimpot ile kontrast ayarı yapabilme olanağı.
24LCxx EEPROM soketi	24LCXX serisi EEPROM entegresi ile I2C seri iletişim deneyleri yapabilme olanağı.
PCF8583/DS1307 soketi	RTC (Gerçek zamanlı saat ) entegreleri ile I2C seri iletişim deneylerini yapabilme olanağı.
32.768 Khz kristal osilatör	RTC deneyleri ve TIMER1 girişi olarak kullanabilme olanağı.
SHT11, DHT11 soketleri	Nem ve ısı sensörü entegreleriyle I2C seri iletişim deneyleri yapabilme olanağı.
DS18B20 soketi	Isı entegresiyle 1-wire seri iletişim uygulamaları yapabilme olanağı.
LM35 ısı entegresi	Yerleşik olarak bulunan ısı entegresi analog ısı ölçme uygulaması yapabilme olanağı
LDR sensörü	Yerleşik olarak bulunan ışık algılayıcı sensör ile uygulamalar yapabilme olanağı.
3 adet trimpot	Analog gerilim girişi için kullanılabilecek tornavida ile ayarlanabilen potansiyometreler.
3 adet analog sensör girişi	Harici olarak bağlanabilecek NTC, PTC, gibi farklı analog sensör veya çok turlu trimpot girişlerini ölçme uygulamaları
Analog/Dijital seçme jumper'ları	PORTA ve PORTE’ye girişlerini kulaklı jumper kullanarak kolayca Analog veya Dijital I/O olarak değiştirme olanağı.
Dijital giriş için 9 adet buton	PORTA ve PORTE’ye bağlı Pull-up/pull-down yapılabilen butonlar.
Pull Up/Down anahtarı	PORTA ve PORTE’ye bağlı butonları kolaylıkla pull-up/down yapabilmek için mini switch.
8'li DIP switch	PORTA ve PORTE’ye bağlı, dijital girişi sürekli tutma özelliği
8'li DIP switch	Seri iletişimle port çoğaltma (74LS597) yoluyla extra dijital giriş elde etme deneyleri için giriş anahtarları.
Mini joystick	4 ana yön, 4 ara yön ve 1 buton girişi bulunan joystick'le yönlendirme kontrolü uygulamaları yapabilme
Rotary Pulse Encoder	Dijital pulse üretme yoluyla cihaz kontrolü deneyleri için sonsuz turlu pulse üreteci.
8 adet LED	PORTB çıkışlarına bağlı dijital çıkışları izleme olanağı.
8 adet LED	Seri iletişimle port çoğaltma (74LS595) yoluyla extra dijital çıkış elde etme deneylerinde çıkış izleme olanağı.
4x7 Segment Display	4 haneli ondalık sayıları transistör taramalı olarak gösterme olanağı.
Osilatörsüz buzzer	Tonlamalı ses üretimi yapabilmek için PIC’in PWM çıkışına bağlı osilatörsüz buzzer.
74LS595 devresi	Port çoğaltma (Çıkış çoklama) deneyleri için seri giriş, paralel çıkışlı kaydırmalı kaydedici uygulamaları yapabilme olanağı.
74LS597 devresi	Port çoğaltma (Giriş çoklama) deneyleri için paralel giriş, seri çıkışlı kaydırmalı kaydedici uygulamaları yapabilme olanağı.
DC MOTOR modülü	DC motor hız ve devir yönü kontrolü deneyleri yapabilme olanağı.
STEP motor modülü	Step motor hız ve devir yönü kontrolü deneyleri yapabilme olanağı.
RC servo motor çıkış pini	Servo motor kontrol deneyleri yapabilme olanağı.
TRIYAK modülü	Optoizolatör ile triyak kontrolü yaparak 220V AC alıcıları kontrol edebilme olanağı.
RS232 Modülü	RS232 Seri iletişim deneyleri yapabilme olanağı.
Bootloader özelliği	Bootloader özelliği olan derleyicilerde bu özelliği kullanarak (Örneğin microcode studio(PBP)), RS 232 portundan programlama ve hata ayıklama işlemi yapabilme özelliği
RS485 Modülü	RS485 seri iletişim deneyleri yapabilme olanağı
RF ALICI devresi	Ana devre üzerinde 433 Mhz ASK modüleli Radyo frekans yöntemiyle seri veri alma deneylerini yapabilmek için 433 Mhz alıcı kit
IR ALICI ve VERICI devresi	Ana devre üzerinde FSK modüleli seri veri haberleşme için IR verici ve IR alıcı sensörleri.
IR ve RF verici modül kartı	PRO-2 ana devresinden ayrı olarak verilen, IR veya RF sinyallerini ana devreye –gerçek ortamda uzaktan- veri gönderme için kullanılan karttır. (Üzerinde IR verici ve 433 Mhz verici kitler montelidir.)
PS2 Klavye Konnektörü	Bilgisayardan PIC’e klavye ile veri girişi deneyleri yapabilme olanağı
USB İletişim Soketi	18F4550 veya 18F2550 gibi USB haberleşme modülü bulunan PIC’lerin USB iletişim deneylerinde kullanılabilmesi olanağı.
1x10 Harici Pin Çıkışları	Set harici olarak hazırlanmış devrelere çıkış veya giriş bağlantısı yapabilmek için her porttan jumper telleri ile breadboard üzerine bağlantı yapabilme olanağı
2x5 Harici Pin Çıkışları	Set harici olarak hazırlanmış devrelere çıkış veya giriş bağlantısı yapabilmek için her port ayrı header pinler
Breadboard	Çantalı Eğitim Seti versiyonu ile birlikte verilen ve farklı devreler kurabilmek için breadbord
Kayan Yazı Desteği	İsteğe bağlı olarak şirketimizden temin edilebilen iki farklı kayan yazı modülü expansion portlara bağlantı uyumluluğu bulunmaktadır.

Deney Kartına Dahil Olan Standart Aksesuarlar:

1 Adet PRO-2 ana deney kartı (PCB üzerinde standart devre elemanları montajlı ve test edilmiş).
1 Adet MAX232 (PCB üzerine takılı olarak)
1 Adet 74LS48, 7 segment display encoder entegresi (PCB üzerine takılı olarak)
1 adet 12V DC switch mod güç kaynağı.
1 Adet USB programlayıcı kablosu
1 Adet kullanım kılavuzu ve deneyler kitabı (110 sayfa) İçeriği: PRO-2 deney setinin Özellikleri, Deney setinin tanıtımı (Her bir modül devresinin açık elektriksel şeması ve kullanımda dikkat edilecek ayrıntılı bilgi), IR&RF verici kartının tanıtımı, PicKit2 arayüz programının detaylı tanıtımı ve kullanılması, PRO-2 deney kartının her bir modülü ile ilgili en az bir örnek olmak üzere 27 uygulama programı.
1 Adet CD-ROM. CD içeriği: PIC ile ilgili gerekli (lisans gerektirmeyen) yazılımlar, PIC Programlama yazılımları, örnek programlar, deney kartında kullanılan chip'lerin datasheet'leri, PIC projeleri.

İsteğe Bağlı Olarak Kullanılabilecek Donanımlar ve Malzemeler:

Aşağıda sıralanan ve PRO-2 deney kartı ile birlikte verilmeyen, ancak isteğe bağlı olarak kullanılabilecek donanımlar şirketimiz tarafından satılmaktadır. Bu donanımların fiyat ve teknik detaylarını incelemek için link butonlarına tıklayınız.
