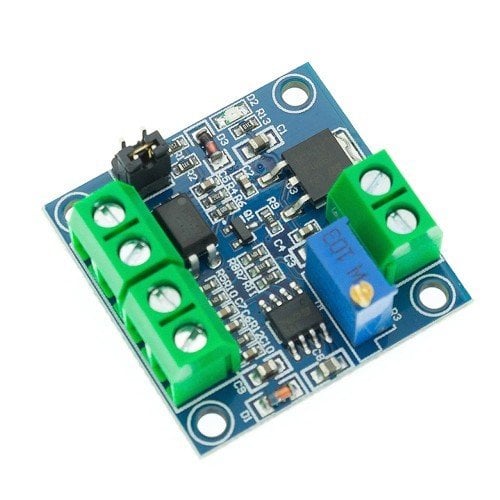

PWM to Voltaj Çevirici Modül

     Pwm sinyallerine bağlı olarak ayarlanabilen voltaj üretici devredir. % 0-100 arasında değişen dijital pwm sinyalini 0V/10V analog voltaja dönüştürür. Çıkış voltajı duty oranına göre oluşmaktadır. Plcler, endüstriyel otomasyon uygulamaları benzeri alanlarda kullanılmaktadır.

     Çok kücük boyutludur. Ve kullanımı kolaydır.  Üzerinde bulunan potansiyometre ile kolayca kalibre edilir. Sol tarafta bulunan 2 adet jumper ile pwm sinyal voltaj seviyesi seçimi yapılır. İç taraftaki jumper 5V pwm sinyal girişi olarak seçili olarak ulaşacaktır. 24V luk pwm sinyalleri ile çalışacaksanız dış taraftaki jumper kısa devre edilmelidir.

Özellikler:

• Modül çalışma voltajı: DC 12V / 30V
• Çalışma akımı: 100mA Maks.
• Pwm frekansı: 1Khz / 3Khz
• Pwm sinyal voltaj seviyesi:  DC 5/10V     DC 12/24V( Plc kontrol )
• Çevrim aralığı:  %0/100   to  DC 0V/10V
• Hata oranı: %5
• Renk: Mavi / Yeşil
• Kart Ölçüleri: 5cm x 5cm
• Ağırlık: 10gr

Klemens Bağlantısı:

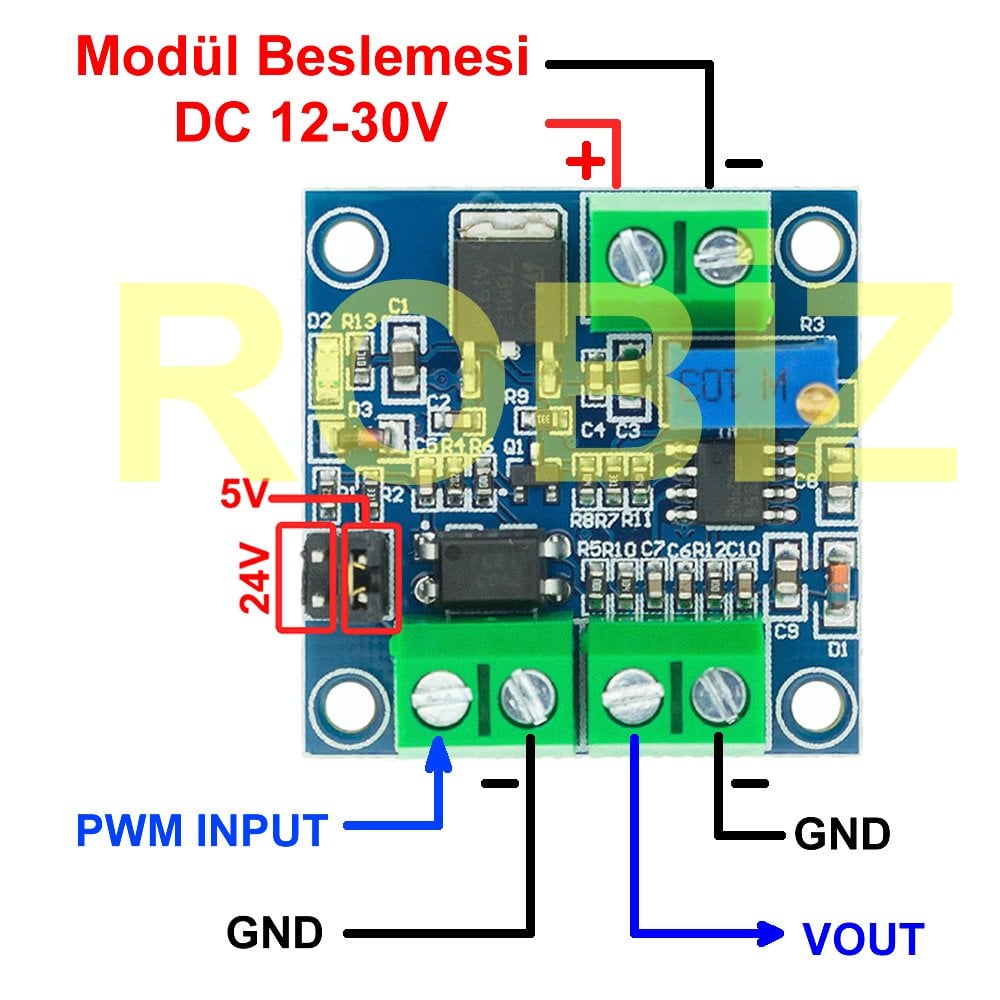

     Bağlantılar aşağıdaki ( yada 3 numaralı) resimde gösterilmektedir. 2 li klemens modül besleme bağlantısı içindir. 4 lü klemensin soldaki 2 tanesi pwm sinyal girişi içindir. Sağdaki 2 tanesi 0/10V analog voltaj çıkış bağlantısı içindir.

Kullanımı:

     Besleme verildikten sonra pwm sinyali girişte bulunmuyorsa Vout çıkış voltajı 0V seviyesindedir. ilk çalışmada %50 pwm sinyali uygulayınız. Bu sırada Vout voltaj seviyesini ölçünüz. Çıkış voltajı 5V olacak şekilde modül üzerindeki potansiyometreden ayar yapınız.

     Potansiyometre çok turludur. 40-50 tam tur dönebilir. Bu sebeple ayarı yapmak için bir yönde fazla sayıda döndürmeniz gerekebilir.  Potansiyometreyi ayarlarken Vout için 5.00V voltajını gördüğünüzde artık ürünü kullanabilir durumdasınız demektir.

     Pwm sinyalinize ait frekansı değiştirirseniz ürünü tekrar yukarıda anlatıldığı gibi kalibre etmeniz gerekecektir. Çıkış voltajı duty oranına göre oluşmaktadır.

Paket İçeriği :

• 1 Adet PWM to Voltaj Çevirici Modül
