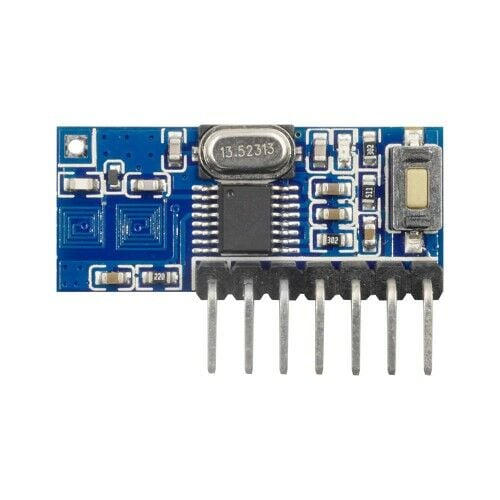

RX480-E 4 Kanal 433Mhz RF Alıcı

RX480-E 4 Kanal 433Mhz RF Kumanda Alıcısı

Öğrenebilen Kablosuz EV1527 Uzaktan Kontrol Kapı Anahtar Güvenlik Alarm Araba

EV1527 çıkış formatlı vericiler ile kullanılabilir.

     433 Mhz 4 kanal kumandalar için alıcı devresi. EV1527 standardında kablosuz kumanda sinyallerini öğrenerek alıcı devre olarak kullanılabilir. Kablosuz kontrol uygulamalarında yaygın olarak kullanılmaktadır.

Özellikler:

• Çalışma voltajı: DC 3.3V / 5V
• Çalışma akımı: ≤5mA
• Çalışma frekansı 433MHz
• Alıcı hassassiyeti: -108dB
• Haberleşme mesafesi:  15 metre
• Frekans bandı: ±0.2MHz
• Çalışma sıcaklığı: -25C / 75C
• Çalışma modları:Point move, self-locking, interlocking
• Çıkış: 4 Kanal TTL
• Boyutlar:  12.3mm x 28mm
• Ağırlık: 1,5gr

Pin açıklaması:

• GND : Toprak
• +V : DC 3.3~5V
• D0: Data çıkışı
• D1: Data çıkışı
• D2: Data çıkışı
• D3: Data çıkışı
• VT: Output

Programlama:

• Hafızanın silinmesi. 8 kere butona basın. Led 7 kere yanıp söndüğünde hafızadaki kayıtlar silinmiş demektir.
• Hafıza kaydetme / öğretme: 1 kere butona basın. Led çalışmaya başladığında kumandanın butonlarına basın. Led 3 kere yanıp sönerse kayıt başarı ile yapılmıştır.
• Test: Kayıt işleminden sonra kumanda butonuna basıldıkça ilgili kanal aktif olur.


Buton kullanımı: Çalışma modlarının seçimini sağlar.

• 1 kere basma: Inching mode (Momentary Mode)
• 2 kere basma: Self-Lock Mode (Toggle-Mode of the 4 Channels)
• 3 kere basma: İnterlocked mode (selected channel active and be cleared, if another channel becomes active)

Paket İçeriği:

•   1 Adet RX480-E Alıcı Modül
•   1 Adet Anten
