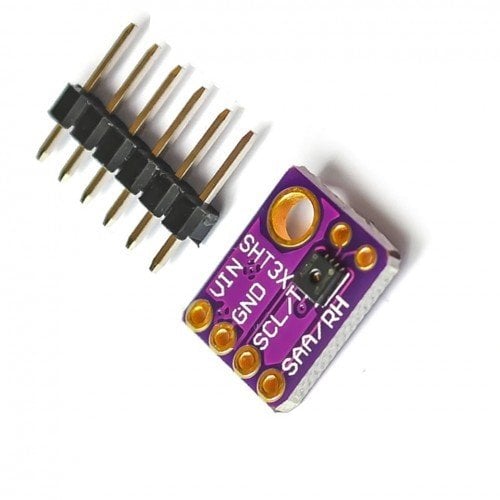

Sht30 Sıcaklık ve Nem Sensör Modülü
Sensiron firmasının sht30'daki sıcaklık ve nem işleme modülüdür.
Sensiron Sıcaklık Nem sensörleri, alabileceğiniz en iyi ve en yüksek hassasiyete sahip cihazlardan bazılarıdır. Ve nihayet kolay okuma için gerçek bir I2C arayüzü olan bazılarımız var. SHT30-D sensör, çoğu kullanım için mükemmel ±% 2 bağıl neme ve ± 0,3 ° C hassasiyete sahiptir.
Daha önceki SHT sensörlerinden farklı olarak, bu sensör gerçek bir I2C arayüzüne ve iki adres seçeneğiyle bile (bonus!) Sahiptir. Aynı zamanda 3V veya 5V uyumludur, böylece hemen hemen herhangi bir mikrodenetleyici veya mikrobilgisayar kullanarak güç verebilir ve onunla iletişim kurabilirsiniz.
Çok hoş bir çip - bu yüzden SHT30-D ile koparma tahtasından ve çekme dirençleri ve kapasitörler gibi bazı destek devrelerinden faydalandık. Her sipariş tamamen bir araya getirilmiş ve test edilmiş bir PCB koparma ve küçük bir başlık parçası ile birlikte gelir. Başlığı PCB'ye lehimlemeniz gerekecektir ancak bu oldukça kolaydır ve yeni başlayanlar için bile sadece birkaç dakika sürer.
Güç Pimleri:
Vin - bu güç pimi. Çip, güç için 2.5-5VDC kullanabilir. Kartı çalıştırmak için, mikrodenetleyicinizin mantık seviyesi ile aynı gücü verin; Arduino benzeri bir 5V mikro için 5V kullanın. Raspbery Pi gibi bir 3.3V kontrol cihazı için 3.3V'a bağlanın
GND - güç ve mantık için ortak bir zemin
I2C Mantık pimleri:
SCL - I2C saat pimi, mikrodenetleyicilerinize I2C saat hattına bağlayın. Bu pinin Vin'e 10K çekme direnci vardır
SDA - I2C veri pimi, mikrodenetleyicilerinize I2C veri hattınıza bağlayın. Bu pinin Vin'e 10K çekme direnci vardır
Diğer Pimler:
ADR - Bu, I2C adres seçim pimidir. Bu pin, varsayılan I2C adresini 0x44 yapmak için 10K çekme direncine sahiptir. Adresini 0x45 yapmak için bu pimi Vin'e bağlayabilirsiniz.
RST - Donanım sıfırlama pint. Çipi varsayılan olarak aktif hale getirmek için üzerinde 10K çekme vardır. Donanımı sıfırlamak için toprağa bağlayın!
ALR - Uyarı / Kesinti çıkışı. Bir olay meydana geldiğinde sizi uyarması için sensörü ayarlayabilirsiniz. Uyarıları nasıl ayarlayabileceğinizi öğrenmek için veri sayfasını kontrol edin.
Features:
SHT30 SHT30-D
Digital Output Temperature Humidity Sensor
I2C interface
Optimal working temperature and humidity range: 5 ° C ~ 60 ° C 20% RH ~ 80% RH
Working voltage: 2.4 ~ 5.5V recommended 3.3V
Humidity measurement range: 0 to 10% RH
Humidity accuracy error: ±3% RH
Resolution: 0.01% RH
Repeatability: 0.10-0.25% RH
Response time: 8s
Long-term drift: <0.25% RH/year
Temperature measurement range: -40 ° C ~ 125 ° C
Temperature accuracy error: ±0.3 °C
Resolution: 0.015 ° C
Repeatability: 0.06-0.24 °C
Response time: >2s
Long-term drift: <0.03 ° C / year
Paket İçeriği:
1 Adet Sht30 Sıcaklık ve Nem Sensör Modülü
1 Adet 6 Pin Erkek Header.
