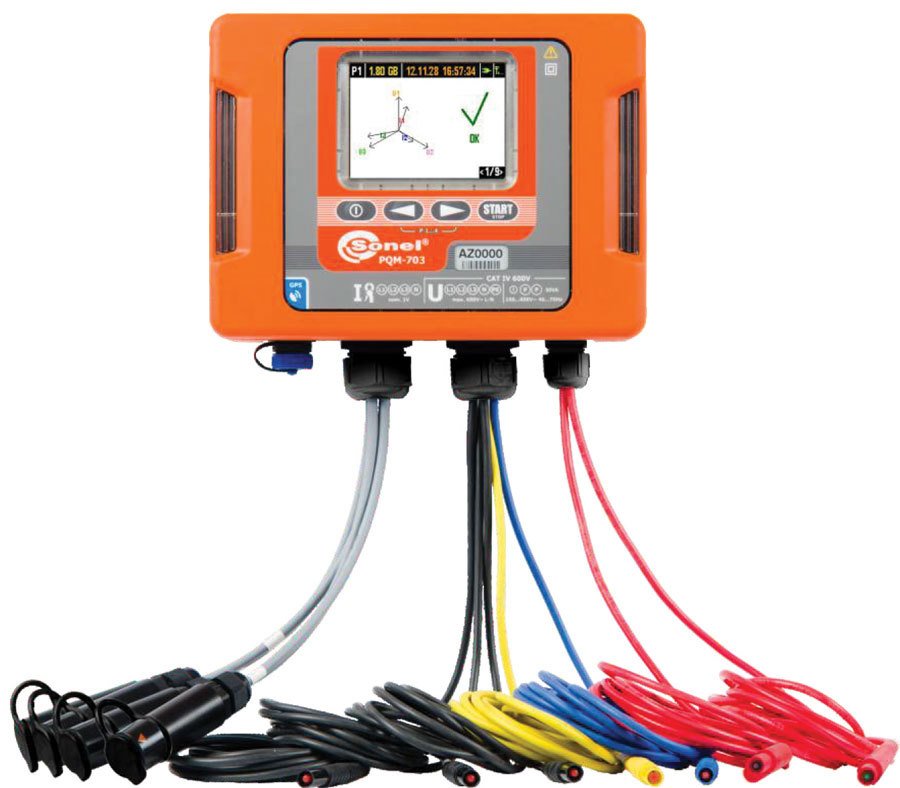

Sonel PQM 703 Enerji Analizörü
Genel Özellikleri:
- 4 birbirinden bağımsız akım giriş kanalı ( 3 faz + nötr )
- 5 birbirinden bağımsız gerilim giriş kanalı ( 3 faz + nötr + toprak )
- CAT IV 600 Volt Elektriksel Koruma ve IP 65 toz ve su geçirmez yüksek koruma sınıfı
- USB , GPS , WiFi, GSM haberleşme protokolleri
- 2800 farklı elektriksel parametreyi bir peryotta 512 örnek alarak kayıt yapar
- Cihaz ve yazılımda TÜRKÇE dil desteği ile kolay kullanım
- IP 65 koruma sınıfı
Ölçüm Özellikleri:
- Bütün ölçümler TRMS
- Bütün ölçümler IEC 61000-4-30 Class A ve EN 50160 mertebesindedir
- Akım ( Faz akımları , Nötr akımı ) ölçümü
- Frekans ölçümü
- Gerilim ( Fazlar arası , Faz-nötr , Nötr-toprak arası bütün gerilimler ) ölçümü
- Bütün güç parametreleri ( Aktif güç , Reaktif Güç , Görünür güç , Distorsiyon güç , Cos fi , Güç faktörü , tanq Ölçümü )
- Akım ve gerilim toplam harmonik distorsiyonu ölçümü
- 50. dereceye kadar akım ve gerilim ara harmonikleri ölçümü
- İnterharmonikler ölçümü
- Aktif ve reaktif güç harmonikleri ölçümü
- Trafo K faktörü ölçümü
- Uzun ve kısa dönem flicker ölçümü
- Akım ve gerilim dengesizliği ölçümü
- Crest faktör ölçümü
- Aktif , reaktif ve görünür enerji tüketimi ölçümü
- ± 6000 Volt'a kadar 10 MHz Transient yakalama özelliği
|
Parametre |
|
Kademe
|
Max. Çözünürlük |
Doğruluk |
|
Alternatif gerilim (TRMS) |
|
0.0 …760 V |
0.01% Un |
±0.1% Un |
|
Crest faktör |
Gerilim |
1.00 … 10.00 (≤1.65 690V için) |
0.01 |
±5% |
|
Akım |
1.00 … 10.00 (≤3,6 Inom) |
0.01 |
±5 % m.v. |
|
|
AC TRMS |
|
Klampa bağlı |
nominal aralığın 0.01% |
nominal aralığın ±0.1% |
|
Frekans |
|
40.00 … 70.00 Hz |
0.01 Hz |
±0.01 Hz |
|
Aktif, reaktif, görünür güç ve bozulma |
|
Yapılandırmaya bağlı (klamp, çeviriciler) |
4 ondalık hane |
Yapılandırmaya bağlı (klamp, çeviriciler) |
|
Aktif, reaktif ve görünür enerji |
|
Yapılandırmaya bağlı (klamp, çeviriciler) |
4 ondalık hane |
Güç hatası |
|
Cosφ ve güç faktörü (PF) |
|
0.00 … 1,00 |
0.01 |
±0.03 |
|
tgφ |
|
0.00 … 10.00 |
0.01 |
Aktif ve reaktif güç hatalara bağlı |
|
Harmonikler ve interharmonikler |
Gerilim |
Alternatif gerilim için gerçek TRMS |
Alternatif gerilim için gerçek TRMS |
±5% Uh for Uh≥1% Un ±0.05% Un for Uh <1% Un |
|
Akım |
Alternatif gerilim için gerçek TRMS |
Alternatif gerilim için gerçek TRMS |
±5% Ih for Ih≥3% In ±0.15% In for Ih <3% In |
|
|
THD
|
Gerilim |
0.0… 100.0 %
|
0.1% |
±5% |
|
Akım |
±5% |
|||
|
Harmonikler aktif ve reaktif güç |
|
Yapılandırmaya bağlı (klamp, çeviriciler) |
Gerilim ve akım minimum değereler bağlı |
- |
|
Akım ve gerilim harmonikleri arasındaki açı |
|
-180.0 … +180.0° |
0.1° |
±(h x 1°) |
|
K-Faktörü |
|
1.0 … 50.0 |
0.1 |
±10% |
|
Fliker |
|
0.20…10.00 |
0.01 |
±5% |
|
Gerilim asimetrisi |
Gerilim ve akım |
0.0…20.0% |
0.1% |
±0.15% |
|
Ana sinyal |
Gerilim |
5…3000 Hz |
0.01 Hz |
±0.15% Un for 1…3%Un, 5%Un for 3…15% Un |
|
Dönüştürücü PQM-703 sadece |
±6000 V (10 MHz örnekleme) |
|
