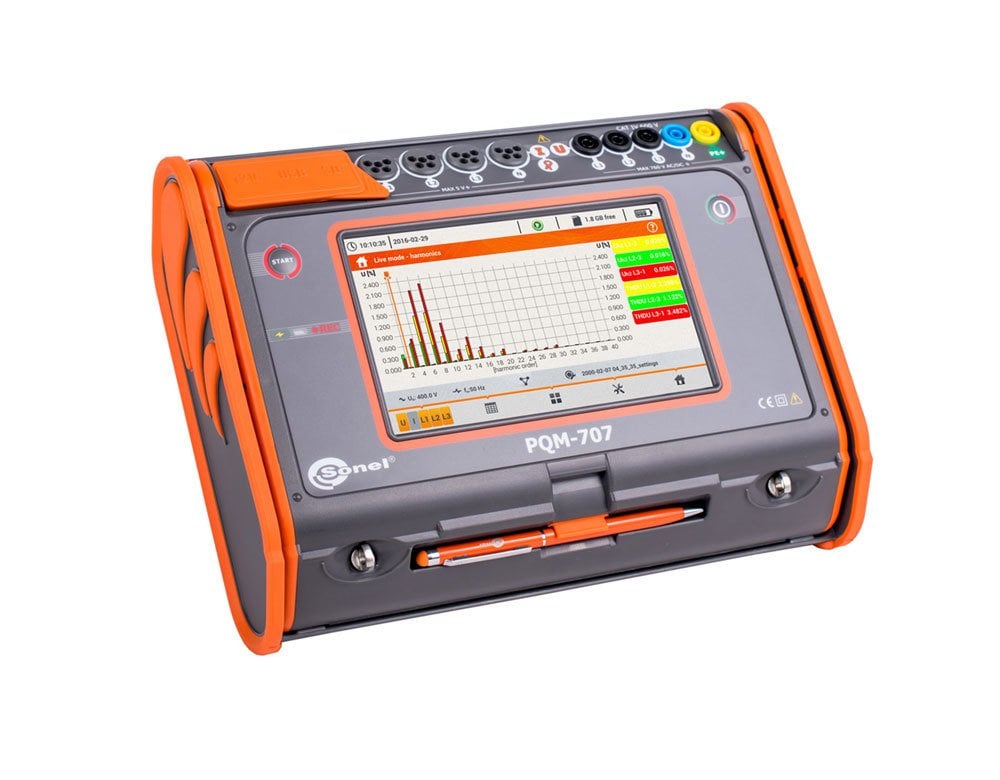

Sonel PQM 707 Enerji Analizörü
Özellikler:
- 7’’ dokunmatik ekran – hassas işletim
- CAT IV 600V – yüksek güvenlik
- Tüm parametreler Class S standardına göre – ölçümlerde yüksek doğruluk
- Şarj edilebilir Li-Ion batarya – daha yüksek hareketlilik
- Silinebilir hafıza kartı – hiç bir kısıtlama olmaksızın veri kaydedebilme
Yapılabilir ölçümler:
- Ölçümler EN 50160 standartlarına göre,
- Gerilim L1, L2, L3, N-PE (beş giriş); Ortalama maximum minimum değerler, 760V aralığında, gerilim transformatörleriyle çalışabilme,
- Akım L1, L2, L3, N (dört giriş); Ortalama maximum minimum değerleri, 3kA aralığında akım ölçümü (kullanılan kelepçeye bağlı olarak), akım transformatörleriyle çalışabilme,
- Gerilim ve akım için tepe faktörü,
- 40 Hz’den 70 HZ’e kadar frekans aralığı,
- Aktif, reaktif, distorsiyon, görünür güç, reaktif gücün türüde dahil olmak üzere (kapasitif, endüktif),
- Güç kaydetme: Budeanu metodu; IEEE 1459,
- Aktif, reaktif, görünür enerji,
- Güç faktörü, cosɸ, tgɸ,
- Gerilim ve akım için 40’ıncı dereceye kadar harmonikler,
- Gerilim ve akım için Toplam Harmoniksel Bozulma (THD),
- Kısa dönem (PST) ve uzun dönem (PLT) titreşim,
- Gerilimde ve akımda dengesizlik,
- Gerilim ve akım dalga şekli ve yarım periyot RMS grafikleride dahil durum kaydı,
- Ani akım*
- Enerji tarifelerinin hesaplanması*
- ANALİZÖR ÖLÇÜM VE KAYITLARI IEC 61000-4-30 CLASS S STANDARTLARINA GÖREDİR.
|
Parametre |
|
Kademe
|
Max. Çözünürlük |
Doğruluk |
|
Alternatif gerilim (TRMS) |
|
0.0 …760,0 V |
0.01% Un |
±0.5% Un |
|
Crest faktör |
Gerilim |
1.00…10.00 (≤1.65 690V için) |
0.01 |
±5% |
|
Akım |
1.00…10.00 (≤3,6 Inom) |
0.01 |
±5 % m.v. |
|
|
AC TRMS |
|
Klampa bağlı |
0.01% Inm |
±2% m.v. for m.v. ³10% Inom ±2% Inom for m.v. <10% Inom |
|
Frekans |
|
40.00 … 70.00 Hz |
0.01 Hz |
±0.05 Hz |
|
Aktif, reaktif, görünür güç ve bozulma |
|
Yapılandırmaya bağlı (klamp, çeviriciler) |
4 ondalık hane |
Yapılandırmaya bağlı (klamp, çeviriciler) |
|
Aktif, reaktif ve görünür enerji |
|
Yapılandırmaya bağlı (klamp, çeviriciler) |
4 ondalık hane |
Güç hatası |
|
Cosφ ve güç faktörü (PF) |
|
0.00 … 1,00 |
0.01 |
±0.03 |
|
tgφ |
|
0.00 … 10.00 |
0.01 |
Aktif ve reaktif güç hatalara bağlı |
|
Harmonikler ve interharmonikler |
Gerilim |
Alternatif gerilim için gerçek TRMS |
Alternatif gerilim için gerçek TRMS |
±5% m.v. for m.v. ³3% Unom ±0,15% Unom for m.v. <3% Unom |
|
Akım |
Alternatif gerilim için gerçek TRMS |
Alternatif gerilim için gerçek TRMS |
±5% m.v. for m.v. ³10% Inom ±0,5% Inom for m.v. <10% Inom |
|
|
THD
|
Gerilim |
0.0… 100.0 %
|
0.1% |
±5% |
|
Akım |
±5% |
|||
|
Fliker |
|
0.40…10.00 |
0.01 |
±5% |
|
Gerilim asimetrisi |
Gerilim ve akım |
0.0…10.0% |
0.1% |
±0.15% |
|
Inrush akım |
|
Klamplara bağlı |
0,01% Inm |
±4% m.v. for m.v. ³10% Inom ±4% Inom for m.v. <10% Inom (RMS1/2) |
