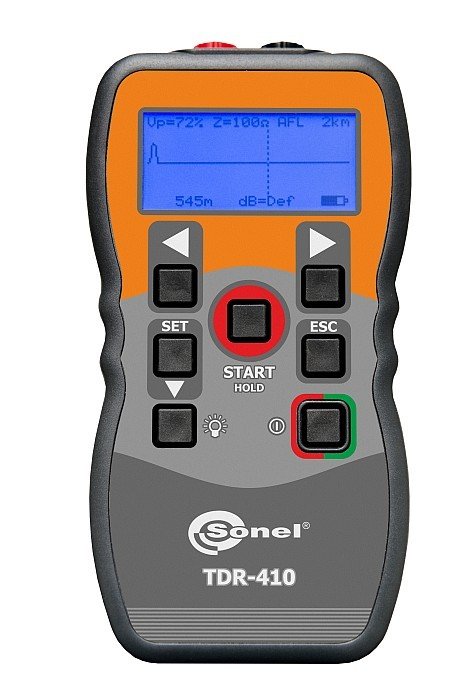

Sonel TDR 410 Kablo Arıza Bulucu
TDR-410 4 km uzunluğa kadar kabloları test etmektedir.
- Hasarlı güç kabloların yerinin belirlemek
- Arızalı telekom bakır kabloların konumunu belirlemek
- Arızalı koaksiyel kabloların yerini belirlemek
- Altyapı kablo arıza konumunu belirlemek
- Kabloda oluşan nem ve empedansta oluşan diğer değişiklikler, hasarlar kısa devreler, gibi arızaları tespit etmektedir
- Ekranda arıza ve kablo mesafesini grafik şekilde göstermektedir
Özellikler:
- Otomatik veya manuel modu
- 7 metreden 4000 metreye 11 kademe manuel olarak seçilebilir veya otomatik olarak seçilir
- Bir uçtan diğer uca 4000 metreye kadar uzunluktaki kablolarda kullanılabilir
- "Kör alan" sadece 0.5 metreyle sınırlı
- Aydınlatmalı 2.5" LCD ekran
- Ayarlanabilir empedans uyumu
- Yayılım katsayı ayarı %1 ve %99 arası
- Ekonomik güç sistemi - bir pil se ile 30 saat sürekli tarama
- Ekranda arıza ve kablo mesafesini grafik şekilde göstermektedir
|
Teknik Özellikler |
|
|
Metre aralığı |
7, 15, 30, 60, 120, 250, 500, 1km, 2km, 3km, 4km |
|
Aralık seçimi |
Manuel/otomatik aralık |
|
Doğruluk |
Seçilen aralığın 1% * |
|
Çözünürlük |
1 % |
|
Minimum kablo uzunluğu |
4 m. |
|
Hassasiyet |
0.6mm Ø, PE, TP 4km üzerinde 3 piksel minimum dönüş |
|
Hız faktörü |
1% - 99 % ayarlanabilir |
|
Çıkış darbe |
Açık devrede 5 volt |
|
Çıkış empedans |
Seçilebilir 25, 50, 75 ve 100 Ω |
|
Çıkış darbe |
Genişlik 3 ns – 3 µs kadar, otomatik aralık |
|
Tarama hızı |
2 tarama / saniye veya düzenlenen tarama, her aralık ölçek için önceden ayarlanmış |
|
Pil ömrü |
30 saat sürekli tarama |
|
Güç kaynağı |
6 volt 4 x 1,5 AA alkalin hücreleri, ekrandaki alçak gerilim göstergesi |
|
Ekran |
128 x 64 piksel |
|
Gerilim koruma |
250 Volt AC |
|
Çalışma sıcaklığı |
-10º / 50ºC |
|
Depolama sıcaklığı |
-20ºC + 70°C |
|
Boyutlar |
165x90x37 |
|
Ağırlık |
350 gr |
|
Koruma sınıfı |
IP54 |
|
Güvenlik |
IEC 61010-1, EN 60950 |
