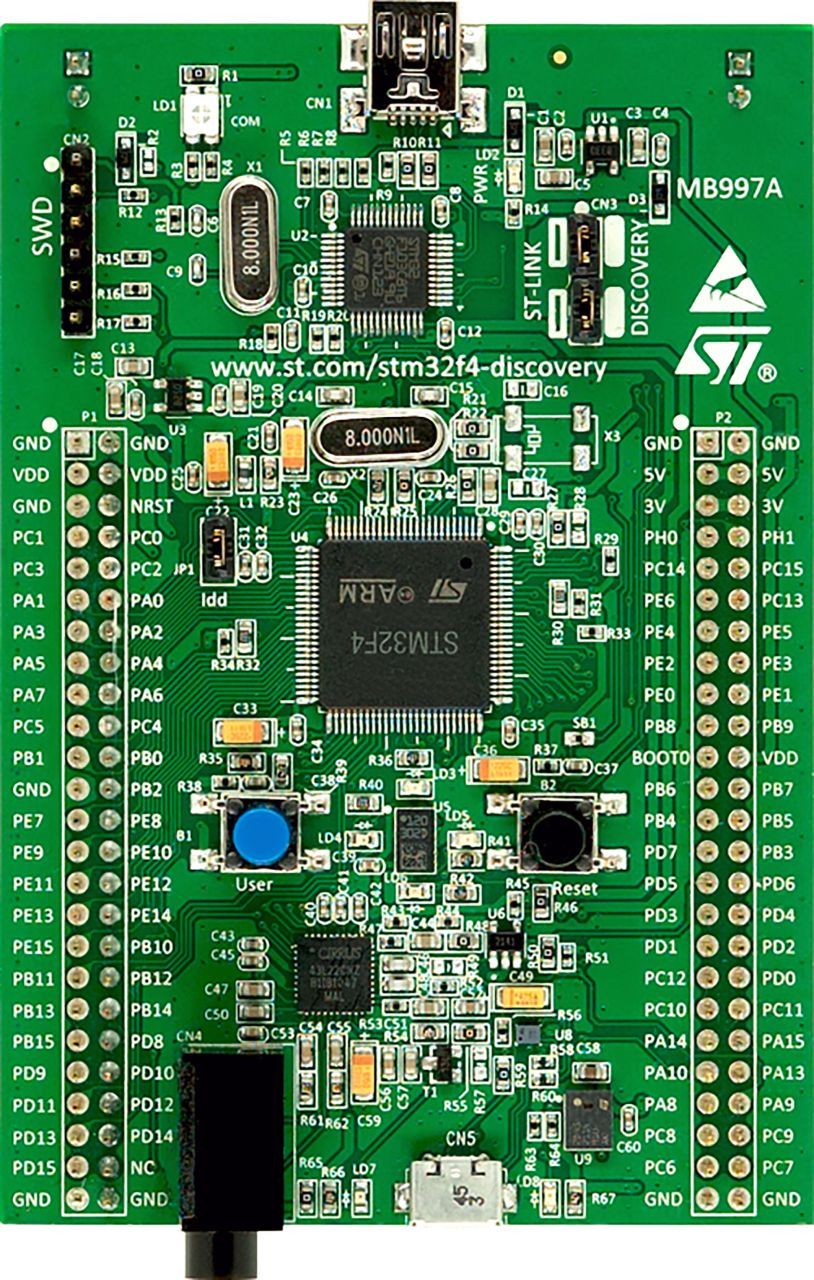

STM32F4 DISCOVERY KIT (STM32F407 ARM MİKRODENETLEYİCİLER İÇİN)





Üzerinde 32-bit ARM Cortex-M4F çekirdeğine sahip STM32F407VGT6 mikrodenetleyicisi barındırmaktadır.

1 MB Flash ve 192 KB RAM belleğe sahiptir.

Dahili ST-LINK/V2 JTAG Debugger desteği

USB veya harici kaynaktan doğrudan 5v ile çalışabilme özelliği

3 V ve 5 V luk çıkış pinleri montajlı

3-eksen dijital ivmeölçer (LIS302DL) montajlı durumda

Omni-Directional Mikrofon (MP45DT02) montajlı durumda

D sınıfı yükselteçli ses sürücü çipi(CS43L22) montajlı durumda

Sekiz adet LED’e sahiptir. Bu LED’ler;

LD1 :kırmızı/yeşil USB haberleşme yapmak için

3v3 power on/off LED’i

Dört adet kullanıcı LED’i, LD3 :turuncu , LD4 :yeşil, LD5: kırmızı , LD6:mavi

2 adet USB OTG LEDi, LD7:yeşil, LD8: kırmızı

Bir adet Reset ve bir adet kullanıcı tanımlı buton

USB OTG için mikro-AB konektör.

100 pin’in tamamını kullanabilmek için montajlı durumda hazır çıkış pinleri



Şirketimizin yeni çıkartmış olduğu microC ile ARM Programlama kitabındaki programlar, STM32F4 Discovery kit üzerinde çalışacak şekilde düzenlenmiştir. Ayrıca bu kit, Yine şirketimizin bir ürünü olan Arm Harici Deney Kartı'na  gömülü olarak kullanılabilir. Böylece ARM konusunda daha ileri düzey deney yapılabilme olanağını artırır.



Özellikler:

• STM32F407VGT6 32bit FPU çekirdekli ARM Cortex® -M4 mikroişlemci, 1Mb Flash Hafıza, LQFP100 paketi içerisinde 192 kb RAM

• Dahili ST-LINK/V2 hata ayıklama aracı
• ARM® mbed™ -enabled (http://mbed.org)

• Yeniden numaralandırma kabiliyeti ile USB ST-LINK ve 3 farklı arayüz:

           1- Sanal com port

   2- Depolama sistemi

   3- Hata ayıklama portu

• Kart Güç: Usb bus ya da 5V DC
• Harici Uygulamalar için Güç: 3V ya da 5V DC
• LIS302DL or LIS3DSH ST MEMS 3 eksen ivme ölçer

• MP45DT02 ST MEMS çok yönlü dijital mikrofon ses sensörü

• CS43L22 dahili D sınıfı bir hoparlör sürücü ile bir ses DAC

• Sekiz LED:

1- LD1(kırmızı/yeşil) USB bağlantısı için

2- LD2(kırmızı) 3.3V güç verildiğinde

3- 4 kullanıcı ledi; LD3(turuncu), LD4(yeşil), LD5(kırmızı) ve LD6(mavi)

4- 2 USB OTG ledi LD7(yeşil) VBUS ve LD8(kırmızı) aşırı akım

• İki push buton(Kullanıcı ve reset butonları)
• Mikro-AB konnektörlü USB OTG FS
• Prototipleme ve kolay-hızlı bağlantı için LQFP100 I/Os uzatma headerları
• Çeşitli örneklerin de dahil olduğu kapsamı ve özgür bir yazılım, yerleşik kütüphanelerin kullanımı için STSW-STM32068 ya da STM32CubeF4 paketleri
• Sistem Gereksinimleri; Windows® OS (XP, 7, 8,10) ve mini USB
• Geliştirme Araçları;

1- IAR® EWARM (IAR Embedded Workbench®)

2- Keil® MDK-ARM™

3- GCC-based IDEs (free AC6: SW4STM32, Atollic® TrueSTUDIO®,...)

4- ARM® mbed™ online



Dökümanlar:

• Ürün hakkında daha fazla bilgi ve döküman için tıklayınız.
• Kartın datasheeti için tıklayınız.
• Kartın şematiği için tıklayınız.
• Başlangıç rehberi için tıklayınız.
