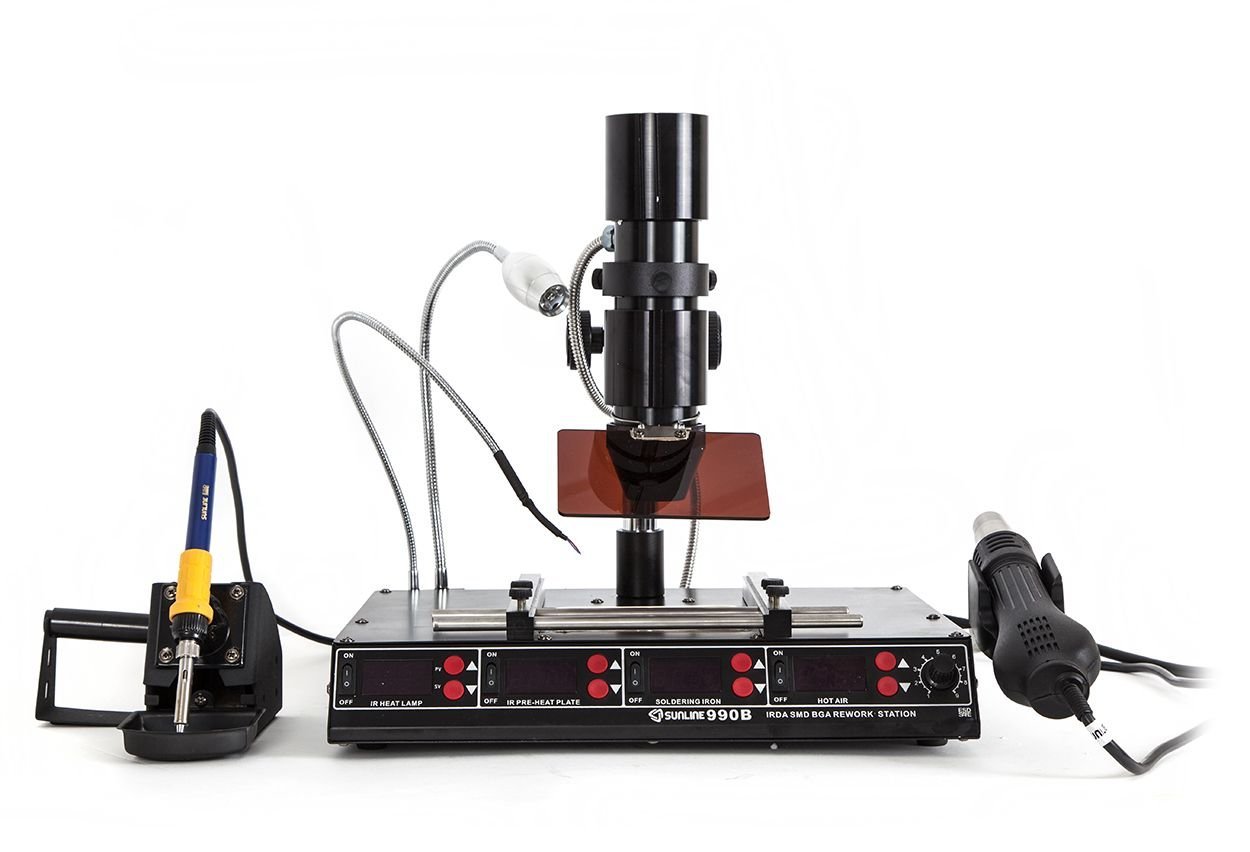

Sunline 990 B İnfrared BGA Havya İstasyonu
Ürün Açıklamaları |
4 Kombinasyonlu 990 B İnfrared BGA İstasyonu
Montaj, onarım ve bakım uygulamalarındaki ihtiyaçları karşılamak için geliştirilen Sunline 990 B BGA istasyonu; pratik kullanımı, enerji tasarrufu sağlaması ve 4 kombinasyonlu tek istasyon olma özelliği ile öne çıkıyor. Kızılötesi lehim söküm işlemlerinde, aşırı sıcaklıklardan kaynaklanabilecek IC yüzeyindeki hasarların önlenmesi amacıyla gerçek zamanlı sıcaklık izleme özelliği ile donatılan ürün yüksek güvenlik sağlar. "Sıcak hava üfleme kol”unda ve "havya lehimleme uçlarındaki çalışma sıcaklığını 100ms gerçek zamanlı olarak izleyerek stabil tutan PID programında en son teknoloji ürünü microchip kullanılmıştır.
Lehimleme kol yüksek ısıya dayanıklı silikon ile izole edilen Sunline 990 B BGA, 300º’lik ısıda 30 saniye boyunca temas olması halinde bile hasar olmasını engeller.
Son chip teknolojisi ile tasarlanan, "ön ısıtma istasyonu” ve "lehimleme istasyonu”na kızılötesi teknolojisi entegre edilerek yenilikçi anlayışla geliştirilen BGA istasyonu, hızlı teknik servis ve gelişmiş müşteri hizmetlerinden 7/24 destek alma ayrıcalığını da sunar
Kutu İçeriği | ||
1 Adet
|
990 B İnfrared BGA istasyonu Ana Ünite | |
1 Adet
|
Lehimleme Kol | |
1 Adet
|
Lehimleme kol standı | |
1 Adet
|
Sıcak hava tabancası kolu
|
|
1 Adet
|
Sıcak hava tabancası standı | |
1 Adet
|
Filtreli ışık levha | |
2 Adet
|
Kızılötesi ışık kupa (çap: 30MM, 40MM | |
1 Adet
|
Kızılötesi lamba
|
|
4 Adet
|
Nozul (Büyük, orta, küçük, kare) | |
1 Adet
|
Arabirim kablosu | |
1 Adet
|
Test kablosu | |
1 Adet
|
IC pick-up
|
|
1 Adet
|
PCB tutucu | |
1 Adet
|
AC Güç kablosu | |
1 Adet
|
Kullanım kılavuzu | |
1 Adet
|
Garanti Belgesi |
Garanti |
– Malın bütün parçaları dahil olmak üzere tamamı (üretim ve montaj hatalarından ve/veya bozuk parçalardan oluşabilecek arızalara karşı) firmamızın garanti kapsamı içindedir.
– Malın garanti süresi içinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir. Malın tamir süresi en fazla 20 iş günüdür. Bu süre ürününüzün Merkez teknik servisimize ulaşması ile başlar.
Uygulama Alanları |
Teknik Özellikleri | ||
Model
|
990 B | |
Ürün Kod
|
07.01.01.08. | |
Maksimum güç tüketimi
|
1415W | |
Çevre Çalışma ısısı
|
-20 ~ 80 ℃
|
|
Çalışma Bağıl Nem
|
0 ~ 40 ℃ | |
Depolama Bağıl Nem
|
80% | |
Ön Isıtma İstasyonu Bölümü Maksimum güç tüketimi
|
540W | |
Ön Isıtma İstasyonu Bölümü İnfrared bileşenleri
|
Uzak kızılötesi ısıtma plakası
|
|
Ön Isıtma İstasyonu Bölümü Sıcaklık Aralığı
|
50 ° C-300 ° C /50 ° C ~ 200 ° C | |
Ön Isıtma İstasyonu Bölümü Ekran Tipi
|
L E D | |
Ön Isıtma İstasyonu Ön ısıtma alanı
|
120 * 120mm | |
Kızılötesi İstasyonu Bölümü Maksimum Güç tüketimi
|
150W
|
|
Kızılötesi İstasyonu Bölümü İnfrared bileşenleri
|
Kızılötesi emisyon lambası | |
Kızılötesi İstasyonu Bölümü Sıcaklık Aralığı
|
100 ° C-350 ° C | |
Kızılötesi İstasyonu Bölümü Sıcaklık Kararlılığı
|
1 ° C ± | |
Kızılötesi İstasyonu Bölümü Ekran Tipi
|
L E D
|
|
Kızılötesi İstasyonu Bölümü Etkili ışınlama alanı
|
35 * 35mm | |
Lehimleme istasyon Bölümü Maksimum güç tüketimi
|
75W | |
Lehimleme istasyon Bölümü Isı bileşenleri
|
ithal ısıtıcı | |
Lehimleme istasyon Bölümü Sıcaklık Aralığı
|
200 ° C – 480 ° C
|
|
Lehimleme istasyon Bölümü Sıcaklık Kararlılığı
|
1 ° C (± statiği ) | |
Lehimleme istasyon Bölümü Topraklama Voltajı
|
2mV | |
Lehimleme istasyon Bölümü Topraklama empedans
|
2 ohm | |
Lehimleme istasyon Bölümü Ekran Tipi
|
L E D
|
|
Lehimleme istasyon Bölümü Lehimleme kol Kablo uzunluğu
|
100 cm | |
Sıcak hava istasyon Bölümü Maksimum güç tüketimi
|
700W | |
Sıcak hava istasyon Bölümü Isı bileşenleri
|
İskelet tipi seramik ısıtıcı | |
Sıcak hava istasyon Bölümü Hava akımı türü
|
brushless fan
|
|
Sıcak hava istasyon Bölümü Hava Akış
|
≤ 130 L / dk | |
Sıcak hava istasyon Bölümü Sıcaklık Aralığı
|
200 ° C-480 ° C | |
Sıcak hava istasyon Bölümü Sıcaklık Kararlılığı
|
1 ° C (± statiği ) | |
Sıcak hava istasyon Bölümü Ekran Tipi
|
L E D
|
|
Sıcak hava istasyon Bölümü Sıcak hava kol Kablo uzunluğu
|
100 cm | |
İstasyon Boyut
|
46*34.5*30.5 cm | |
İstasyon Ağırlık
|
9,7kg | |
