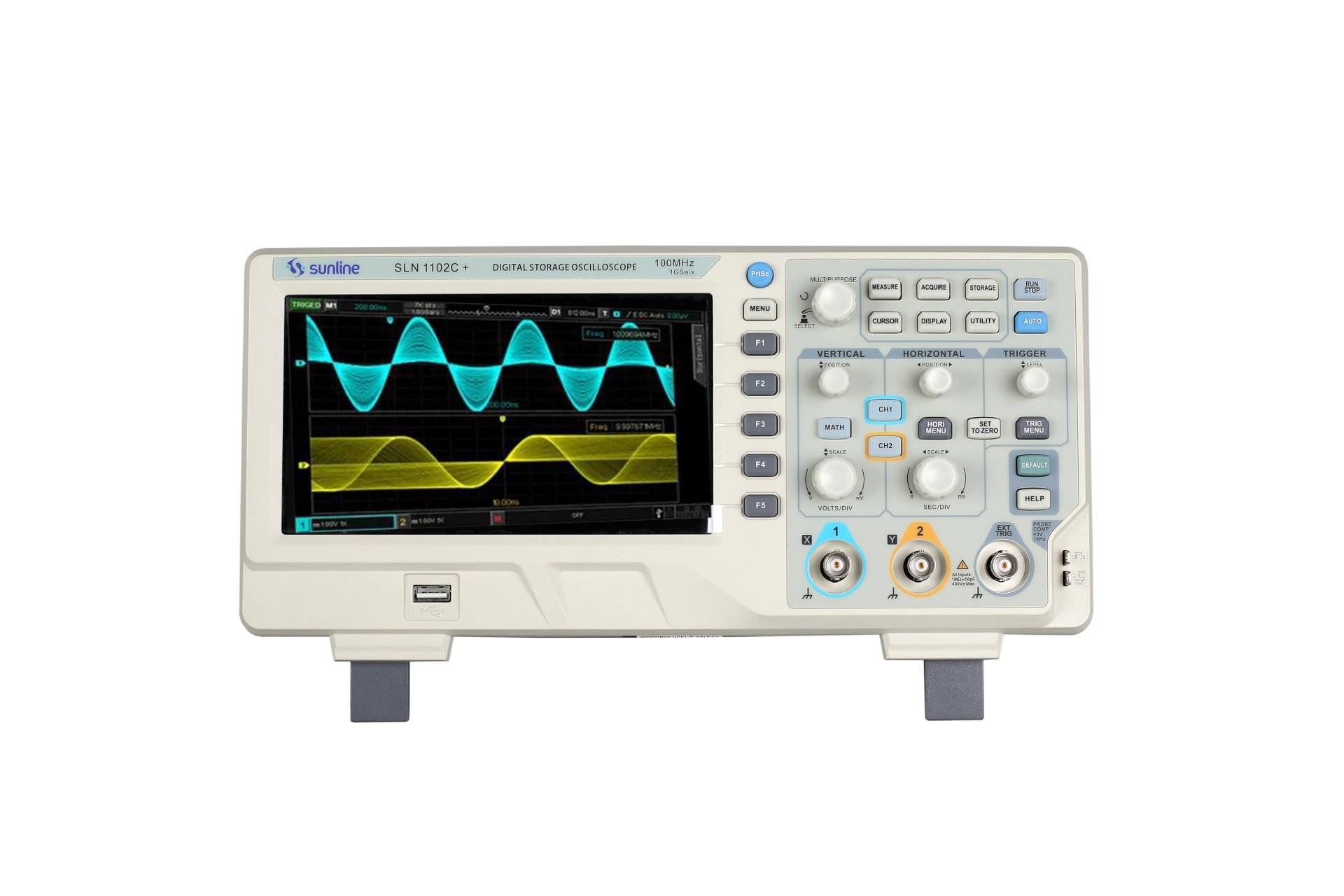

Sunline SLN 1102C+ Dijital depolamalı OSİLOSKOP
Sunline SLN 1102C+ Dijital depolamalı OSİLOSKOP
SLN1102C+ serisi dijital depolamalı osiloskop dört
modelle mevcuttur: Osiloskop 70MHz, Osiloskop 100MHz, Osiloskop 150MHzOsiloskop
200MHz. 70MHz osiloskop ve 150MHz osiloskop, 500MSa / s gerçek zamanlı
örnekleme hızına sahip osiloskoplardır. 100MHz osiloskop ve 200MHz osiloskop
1GSa / s gerçek zamanlı örnekleme hızına sahiptir. Dijital osiloskop 7 inç TFT
LCD ekran kullanır. Dijital osiloskop 64k nokta hafıza derinliğine ve 34
otomatik ölçüme sahiptir.
Özellikler
Model |
SLN 1102C+ |
|
Kanallar |
2 |
|
Bant genişliği |
100MHz |
|
Örnekleme oranı |
1Gs/s |
|
Yükseliş zamanı |
≤3.5ns |
|
Bellek Derinliği |
64kpts |
|
Dalga Formu Alımı |
≥5,000wfms/s |
|
Dikey Hassasiyet |
1mV/div~20V/div |
|
Zaman tabanı Aralığı |
2ns/div~50s/div |
|
Depolamak |
Kurulum, Dalga, Bitmap |
|
Tetikleme modu |
Kenar, Darbe Genişliği, Video, Eğim,Alternatif |
|
Matematik işlemi |
A+B, A-B, AXB, A/B, FFT, Dijital filtre |
|
Dijital filtre |
Alçak geçiş, yüksek geçiş, bant geçişi, bant durdurma |
|
Dalga formu kaydı |
1000 dalga formu verisi |
|
Otomatik ölçümler |
34 mod: Maks, Min, Pk-Pk, Vtop, Ampl, CycMean, Ortalama, CycRMS, RMS, Alan, CycArea, OverSht, PreSht, RiseDelay, FallDelay, Freq, Period, RiseTime, FallTime, Darbe Genişliği, +Genişlik, -Genişlik, Seri Genişlik, +Görev, -Görev, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
|
Standart Kare Çıkış |
10Hz, 100Hz, 1kHz, 10kHz |
|
İmleç ölçümü |
Zaman, Gerilim, Parça |
|
Frekans sayacı |
6 bits |
|
Arayüz |
USB Device, USB Host, Pass/Fail |
|
Genel Özellikler
Sabit voltaj çalışması |
|
Güç |
100-240VAC, 50/60Hz |
Ekran |
7 inches TFT LCD, WVGA (800×480) |
Ürün Net Ağırlığı |
2 Kg |
Ürün Boyutu (G×Y×D) |
311mm ×152mm × 124mm |
Standart aksesuarlar |
Prob×2 (1×,10× değiştirilebilir), Güç Kablosu, USB Kablosu. |
