TLP281 Modül
Satış Fiyatı
35,37 TL
(Kdv Dahil)
Kategori
Stok Kodu
TLP281
Fiyat
29,47 TL + KDV
Havale
34,84 TL
(%1,50 havale indirimi)
*6,31 TL den başlayan taksitlerle!!

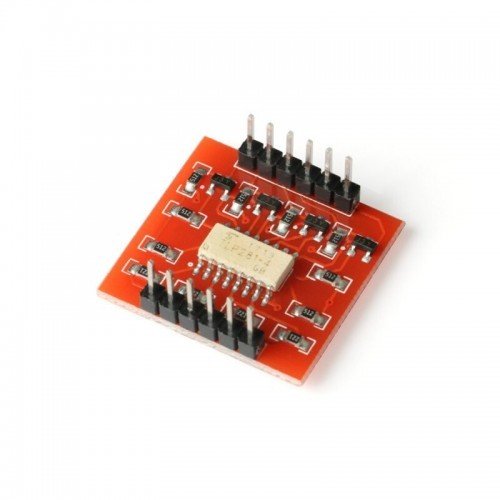

TLP281 4 Kanal Optik İzolasyon Kartı
Farklı voltaj seviyesinde çalışan 2 sistemin sinyalleri arasında voltaj seviyelerinin uyumlu hale getirilmesi için kullanılır. Yüksek gerilim olan devrelerin düşük gerilimli devre parçalarına zarar vermemesi için optoizolatörler kullanılmaktadır. Modülde TLP281 4 kanal optoizolatör entegresi kullanılmıştır. 4 adet düşük seviyeli sinyal ile yüksek voltaj seviyesi tarafındaki 4 ayrı kontrol sinyali oluşturulabilir. Genellikle motor kontrol gibi uygulamalarda kullanılır. Elektriksel izolasyon sayesinde yüksek voltajın zararlarının engellenmesi haricinde, yüksek voltaj tarafında oluşan yüksek elektromanyetik gürültünün devreyi etkilemesinin önüne de geçer.
İnput pinine yollanan sinyal, Out ucundan izoleli olarak aynı şekilde çıkar. Ancak çıkış tarafındaki yüksek voltaj beslemesi sayesinde sinyalin seviyesi büyümüş olarak oluşur.
TLP281 4 kanal optoizolatör entegresi.
Düşük seviyeli sinyaller ile yüksek voltajlı devre kontrol sinyali oluşturulması ( 4 kanal).
2 Tarafta 6 pin erkek header bağlantı soketi.
HVCC: Yüksek güç tarafındaki besleme giriş ucu. ( Max 24V )
HGND: Yüksek güç tarafındaki besleme toprak ucu.
Kanal başına 500ma akım akıtma kapsitesi.
PCB Boyutu: 25mm x 24mm
Paket İçeriği :
1 Adet TLP281 4 Kanal Optik İzolasyon Kartı
