UT513B/UT513C 5kV Yalıtım Direnci Test Cihazlarının Özellikleri
%52 İNDİRİM

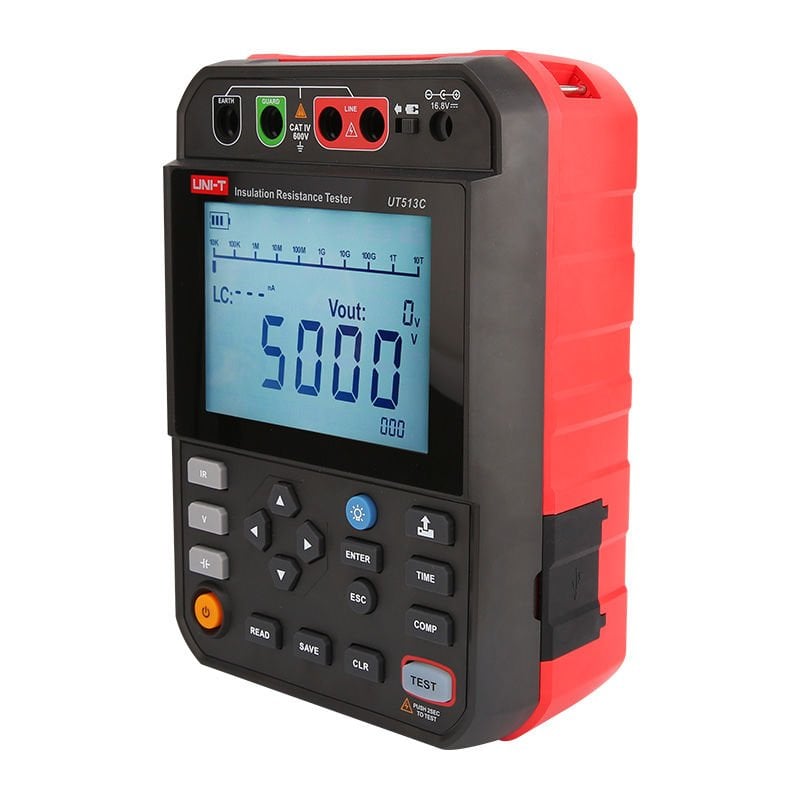

Unit UT 513C 5kv izolasyon Megeri
Satış Fiyatı
32.606,55 TL
(Kdv Dahil)
İndirimli Fiyat
15.651,15 TL
(Kdv Dahil)
Kategori
Marka
Stok Kodu
UT 513C
Fiyat
790,00 USD + KDV
Havale
15.416,38 TL
(%1,50 havale indirimi)
*2.791,12 TL den başlayan taksitlerle!!
UT513B/UT513C, 250V, 500V, 1000V, 2500V ve 5000V yüksek gerilim çıkış aralıklarına sahip dijital yüksek gerilim yalıtım direnci test cihazlarıdır. Endüstriyel ve madencilik işletmelerinin güç, telekomünikasyon, meteoroloji, bilgisayar odaları, petrol sahaları, elektromekanik kurulum ve bakım ve güç tedarik departmanları için yaygın olarak kullanılan ve temel araçlardır.
UT513B/UT513C 5kV Yalıtım Direnci Test Cihazlarının Özellikleri
Sertifikalar: CE, UKCA
● Çıkış voltajı: 5kV'a kadar
● PI ve DAR ölçümü
● Otomatik kaçak akım ekranı
● Adım voltajı: aralığın %10'u
● Karşılaştırma işlevi
● Zamanlayıcı ölçümü
● Veri depolama: 999 set
● PC yazılım analizi: USB kablosuyla
● Otomatik deşarj
● Yüksek voltaj çıkışı alarm fonksiyonu
● Şarj edilebilir lityum pil 14,8V, 5200mAh
● Aşırı gerilim kategorisi: CAT IV 600V
| Nominal gerilim | UT513B | UT513C |
| 250V | <0,25MΩ: yalnızca referans | <0,25MΩ: yalnızca referans |
| 0,25MΩ~2,49GΩ: ±5%+5) | 0,25MΩ~4,99GΩ: ±(5%+5) | |
| 2,50GΩ~24,9GΩ: ±(10%+10) | 5,00GΩ~49,9GΩ: ±(10%+10) | |
| 25.0GΩ~100GΩ: yalnızca referans | 50.0GΩ~250GΩ: yalnızca referans | |
| 500V | <0,50MΩ: yalnızca referans | <0,50MΩ: yalnızca referans |
| 0,50MΩ~4,99GΩ: ±(5%+5) | 0,50MΩ~4,99GΩ: ±(5%+5) | |
| 5,00GΩ~49,9GΩ: ±(10%+10) | 5,00GΩ~99,9GΩ: ±(10%+10) | |
| 50.0GΩ~200GΩ: yalnızca referans | 100GΩ~500GΩ: yalnızca referans | |
| 1000V | <1,00MΩ: yalnızca referans | <1,00MΩ: yalnızca referans |
| 1,00MΩ~9,99GΩ: ±(5%+5) | 1,00MΩ~9,99GΩ: ±(5%+5) | |
| 10.0GΩ~99.9GΩ: ±(10%+10) | 10.0GΩ~199GΩ: ±(10%+10) | |
| 100GΩ~400GΩ: yalnızca referans | 200GΩ~1,00TΩ: yalnızca referans | |
| 2500V | <2,50MΩ: yalnızca referans | <2,50MΩ: yalnızca referans |
| 2,50MΩ~24,9GΩ: ±(5%+5) | 2,50MΩ~24,9GΩ: ±(5%+5) | |
| 25,0GΩ~249GΩ: ±(15%+10) | 25,0GΩ~499GΩ: ±(15%+10) | |
| 250GΩ~1,00TΩ: yalnızca referans | 500GΩ~2,50TΩ: yalnızca referans | |
| 5000V | <5,00MΩ: yalnızca referans | <5,00MΩ: yalnızca referans |
| 5,00MΩ~49,9GΩ: ±(5%+5) | 5,00MΩ~49,9GΩ: ±(5%+5) | |
| 50.0GΩ~499GΩ: ±(15%+20) | 50.0GΩ~999GΩ: ±(15%+20) | |
| 500GΩ~2,00TΩ: yalnızca referans | 1,00TΩ~5,00TΩ: yalnızca referans | |
| Kapasite testi | Yok | 0.01uF~15.0uF |
| Çıkış voltajı | adım voltajı aralığı | Her seferinde her aralığın %10'u kadar adım atın ve voltaj aralığını her aralığın %50~%120'sine ayarlayın UT513B + UT513C: Ekran doğruluğu:±(%10 okuma+10V) Çıkış doğruluğu:+（%0~%20） |
| 250V | 250V, 275V, 300V | |
| 500V | 250V, 300V, 350V, 400V, 450V, 500V, 550V, 600V | |
| 1000V | 500V, 600V, 700V, 800V, 900V, 1000V, 1100V, 1200V | |
| 2500V | 1250V, 1500V, 1750V, 2000V, 2250V, 2500V, 2750V, 3000V | |
| 5000V | 2500V, 3000V, 3500V, 4000V, 4500V, 5000V | |
| DC gerilimi | 30~1000VDC: ±(3%+5) | |
| alternatif akım voltajı | 30~750VAC(50Hz/60Hz): ±(%3+5) | |
| Akım | 0.01nA~3.5mA | 0.01nA~5.0mA |
| Kısa devre akımı | yaklaşık 3,5mA | yaklaşık 5.0mA |
| Ana Özellikler | ||
| PI testi | √ | √ |
| DAR testi | √ | √ |
| Zamanlama ölçümü | √ | √ |
| Direnç Karşılaştırması | √ | √ |
| Gerilim adımı | √ | √ |
| Gerilim izleme (harici nesnenin) | Testten sonra ölçülen nesnenin voltajını ve deşarj durumunu izleyin. Gerilim 36V'tan yüksekse, test cihazını ve operatörü korumak için test yapılması yasaktır. | |
| Zamanlayıcı testi | Test süresini otomatik olarak kaydedin. Zamanlama aralığı: 0s~99m ve 59s | |
| Veri depolama | 999 takım | 999 takım |
| USB arayüzü (veri iletimi) | √ | √ |
| Bluetooth uygulaması | Yok | √ |
| Düşük Pil göstergesi | √ | √ |
| Otomatik kapanma | Yaklaşık 15 dakika | Yaklaşık 15 dakika |
| Aşırı gerilim kategorisi | KEDİⅣ 600V | KEDİⅣ 600V |
| Sertifikalar | CE ve UKCA | CE ve UKCA |
| Dijital Meger Cihazı | : | Evet |
| İzolasyon Megeri | : | Evet |
| Test Voltajı | : | 5000 Volt |
|
Specifications |
Range |
Accuracy |
|
|
Model |
|
UT513A |
|
|
Insulation Resistance (Ω) |
Test Voltage |
500V/1000V/2500V/5000V |
0%～20% |
|
500V |
0.5MΩ~20GΩ |
±(3%+5) |
|
|
1000V |
1.0MΩ~40GΩ |
±(3%+5) |
|
|
2500V |
2.5MΩ~100GΩ |
±(3%+5) |
|
|
5000V |
5.0MΩ~1000GΩ |
±(3%+5) |
|
|
Short Circuit Current |
|
>3.0mA |
|
|
DC Voltage (V) |
600V |
±(2%+3) |
|
|
AC Voltage (V) |
600V |
±(2%+3) |
|
|
Features |
|||
|
Auto Range |
|
√ |
|
|
Auto Power Off |
|
√ |
|
|
Secondary Display |
|
√ |
|
|
Low Battery Indication |
|
√ |
|
|
Data Storage |
|
18 |
|
|
Comparison |
|
√ |
|
|
DAR |
|
√ |
|
|
PI |
|
√ |
|
|
USB Interface |
|
√ |
|
|
LCD Backlight |
|
√ |
|
|
Analog Bar Graph |
|
30 |
|
|
Overload Indication |
|
√ |
|
|
High Voltage Indication |
|
√ |
|
|
Timer |
Around 15 Minutes |
√ |
|
|
General Characteristics |
|||
|
Power |
1.5V Batteries (LR14) x 8 |
||
|
LCD Size |
123mm x 58mm |
||
|
Product Color |
Red and grey |
||
|
Product Weight |
UT511-1.2kg, UT512-1.8kg, UT513A-2kg |
||
|
Product Size |
202mm×155mm×94mm |
||
|
Standard Accessories |
2 pcs of one plug test lead to one alligator clip (Black and Green), 1 piece of two plugs test lead to one alligator clip (Red), Batteries, USB Cable, PC Software CD, Power Adapter |
||
|
Standard Individual Packing |
Gift Box, Tool Box, User Manual |
||
|
Standard Quantity Per Carton |
4pcs |
||
|
Standard Carton Measurement |
525mm x 335mm x 345mm |
||
|
Standard Carton Gross Weight |
19kg |
||
|
Optional Accessories |
Power Adapter |
||
