Usb Elektronik Yük

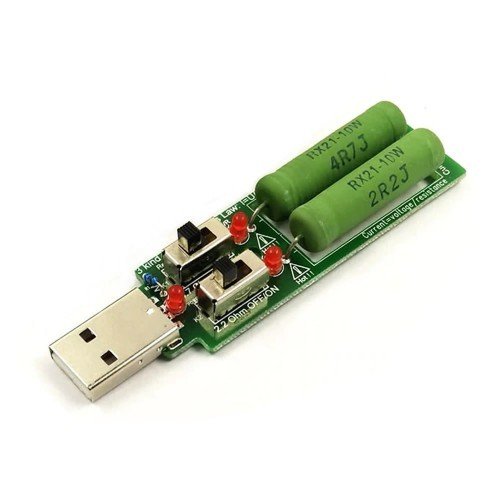

Usb 5V 1A 2A 3A Elektronik Yük / Deşarj Kartı

Pil Akü Powerbank Kapasite Deşarj Test Cihazı 3 Farklı Direnç Yük Seçim Anahtarlı

     Bu kart çeşitli uygulamalarda  yük olarak kullanılır. Mesela bir pilin kapasitesinin tespit edilmesi yada bir adaptör benzeri sistemin verebileceği akımların test edilmesi gibi. Ürün ohm kanunlarına göre çalışır. Usb soket üzerinden gelen 5V pil voltajı ürün üzerinde bulunan 2 adet direnç üzerinde harcanır. Pilin bitme süresi ölçülerek pil kapasitesini hesaplanabilir.

     2 Ananahtar ile seçilebilen 2 farklı direnç sayesinde 3 farklı akım harcaması yapabilmektedir. 1A 2A ve 3A harcayabilecek şekilde dirençler anahtar vasıtası ile devreye bağlanabilmektedir. 2.2ohm (10W ), 4.7ohm ( 10W ) dirençleri tekli olarak yada birbirlerine paralel olarak devreye yük olarak bağlayabilirsiniz. Paralel bağlama 3A akım çekme kapasitesine ulaştırır.

     Kart üzerindeki dirençlerden yüksek akım geçtiğinden dolayı dirençler ısınacaktır. Dirençlerin üzerindeki sıcaklık 85 derecelere ulaşabilir. Kullanım sırasında buna dikkat etmeniz gerekmektedir. İlk kullanımlarda hafif bir duman vs yanma kokusu alabilirsiniz. Bu normaldir. İlerleyen zamanlarda bu ortadan kalkacaktır. Ürünün bozuk olmadığı konusunda emin olabilirsiniz. Ürünü direkt olarak bir pcye bağlarsanız 3A lik moda almayınız. Yüksek akım çekmeniz durumunda port korumaya girecektir ve bilgisayarınızı tekrar kapatıp açmanız gerekecektir.

     Led gösterge ile dirençlerin sisteme bağlı olup olmadıklarını görebilirsiniz. Pil testi yapılıyorsa led parlıkları pilin kapasitesine göre değişecektir durumu görsel olarak da algılamayı sağlar.

          I = V / R    Akım= Voltaj / Direnç Formulü üzerinden hesaplamalarınızı yapabilirsiniz.

          Paralel Direnç Hesap Formülü:  R=1/(1/R1+1/R2+...+1/Rn)     R1=4.7Ohm/10W , R2=2.2Ohm/10W

Kullanımı:

• Sadece 5V usb çıkışına sahip ürünler ile kullanınız. Hızlı şarj özellikli yüksek voltaj verebilen ürünler ile kullanmayınız. Ürün 5V ta çalışabilecek şekilde tasarlanmıştır.
• Usb soketten taktığınızda besleme gösterge ledi aktif olur.
• Anahtarları ON durumuna aldığınızda ilgili direncin ledi yanar ve direnç sistemden akım çekmeye başlar.
• S1 Anahtarı 4.7ohm direnci devreye alır. 1A akım kullanımı için S2 anatarını açınız.
• S2 Anahtarı 2.2ohm direnci devreye alır. 2A akım kullanımı için S2 anatarını açınız.
• 3A kullanımı için S1 ve S2 anahtarlarını birlikte açmanız gerekmektedir.

Özellikler:

•  Usb 5V çalışma voltajı
•  2 Adet direnç seçim anahtarı
•  3 Farklı çalışma akımı  1A  2A  3A
•  Led gösterge ile kolay kapasite durum takibi
•  Boyutlar: 69mm x 22mm  ( Usb soket dahil 84mm )
•  Ağırlık: 15gr

Paket İçeriği:

• 1 Adet Usb Elektronik Yük
