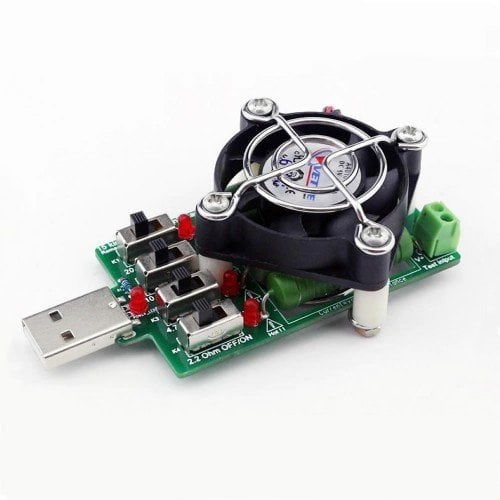

USB Elektronik Yük Fan
Usb 5V 4A Elektronik Yük / Deşarj Kartı Fan Soğutuculu
Pil Akü Powerbank Kapasite Deşarj Test Cihazı 15 Farklı Direnç Yük Seçim Anahtarlı
Bu kart çeşitli uygulamalarda yük olarak kullanılır. Mesela bir pilin kapasitesinin tespit edilmesi yada bir adaptör benzeri sistemin verebileceği akımların test edilmesi gibi. Ürün ohm kanunlarına göre çalışır. Usb soket üzerinden gelen 5V pil voltajı ürün üzerinde bulunan 2 adet direnç üzerinde harcanır. Pilin bitme süresi ölçülerek pil kapasitesini hesaplanabilir.
4 Ananahtar ile seçilebilen 4 farklı direnç sayesinde 15 farklı akım harcaması yapabilmektedir. 4A e kadar değişebilen akımlar harcıyabilecek şekilde dirençler anahtar vasıtası ile devreye bağlanabilmektedir. 2.2ohm (10W ), 4.7ohm ( 10W ), 10ohm ( 10W ), 20ohm ( 10W ) dirençleri tekli olarak yada birbirlerine paralel olarak devreye yük olarak bağlayabilirsiniz. Paralel bağlama 4A akım çekme kapasitesine ulaştırır.
I = V / R Akım= Voltaj / Direnç Formulü üzerinden hesaplamalarınızı yapabilirsiniz.
Paralel Direnç Hesap Formülü: R=1/(1/R1+1/R2+...+1/Rn) R1=2.2Ohm/10W , R2= 4.7Ohm/10W R1=2.2Ohm/10W , R3= 10Ohm/10W , R3= R4=20Ohm/10W
Kart üzerindeki dirençlerden yüksek akım geçtiğinden dolayı dirençler ısınacaktır. Dirençlerin üzerindeki sıcaklık 85 derecelere ulaşabilir. Kullanım sırasında buna dikkat etmeniz gerekmektedir. İlk kullanımlarda hafif bir duman vs yanma kokusu alabilirsiniz. Bu normaldir. İlerleyen zamanlarda bu ortadan kalkacaktır. Ürünün bozuk olmadığı konusunda emin olabilirsiniz. Ürünü direkt olarak bir pcye bağlarsanız 4A lik moda almayınız. Yüksek akım çekmeniz durumunda port korumaya girecektir ve bilgisayarınızı tekrar kapatıp açmanız gerekecektir. Fan hızı ayarlarınıza göre değişebilir.
Led gösterge ile dirençlerin sisteme bağlı olup olmadıklarını görebilirsiniz. Pil testi yapılıyorsa led parlıkları pilin kapasitesine göre değişecektir durumu görsel olarak da algılamayı sağlar.
Kullanımı:
- Sadece 5V usb çıkışına sahip ürünler ile kullanınız. Hızlı şarj özellikli yüksek voltaj verebilen ürünler ile kullanmayınız. Ürün 5Vda çalışabilecek şekilde tasarlanmıştır.
- Usb soketten taktığınızda besleme gösterge ledi aktif olur.
- Anahtarları ON durumuna aldığınızda ilgili direncin ledi yanar ve direnç sistemden akım çekmeye başlar.
- Anahtarları açtıkça direnç sayısı ve paralel direnç hesabına göre değişecek şekilde sistemden akım çeker.
- 4A kullanımı için tüm anahtarlarını birlikte açmanız gerekmektedir.
Özellikler:
- Usb 5V çalışma voltajı
- 4 Adet direnç seçim anahtarı
- 15 Farklı çalışma akımı Maksimum 4A
- Led gösterge ile kolay kapasite durum takibi
- Boyutlar: 68mm x 22mm ( Usb soket dahil 90mm )
- Ağırlık: 60gr
Paket İçeriği:
- 1 Adet Usb Elektronik Yük Fan
