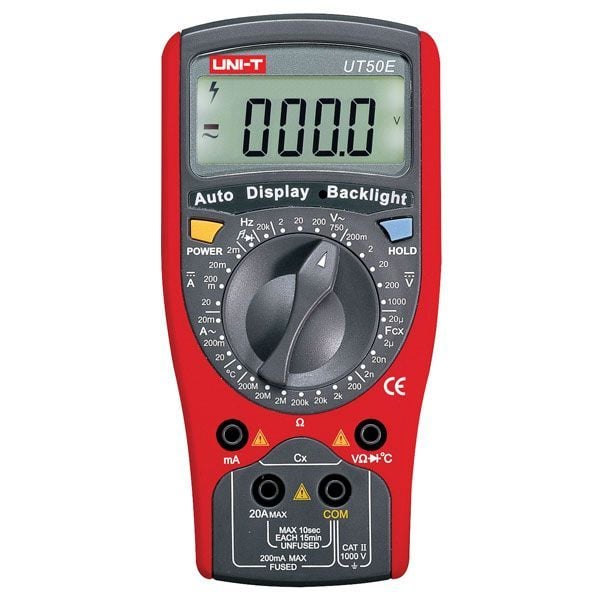

UT 50E Dijital Multimetre ölçü aleti UT50E

UT 50E Dijital Multimetre ölçü aleti UT50E

Satış Fiyatı
2.529,01 TL
(Kdv Dahil)
Kategori
Stok Kodu
UT50E
Fiyat
60,00 USD + KDV
Havale
2.491,07 TL (%1,50 havale indirimi)
*451,01 TL den başlayan taksitlerle!!
Havale/EFT ile alımlarda %1.5 İndirim Şansı
Ücretsiz Kargo İmkanı
2.000 TL ve üzeri
Kapıda Ödeme Avantajı
Kapıda ödeme yapabilirsiniz
Güvenli Alışveriş
256Bit SSL Sertifikası
Taksit Seçeneği
Kredi Kartı ile Güvenli Ödeme

UT50E Mutimetre Ölçüm Aleti Teknik Özellikleri

Basic Functions Range Best Accuracy
DC Voltage 200mV/2V/20V/200V/1000V (0.05%+3)
AC Voltage 2V/20V/200V/750V (0.5%+10)
DC Current 2mA/20mA/200mA/20A (0.5%+5)
AC Current 20mA/200mA/20A (0.8%+10)
Resistance 200W/2kW/20kW/200kW/2MW/20MW/200MW (0.3%+1)
Capacitance 2nF/20nF/2mF/20mF (2.5%+5)
Temperature (°C) -40°C ~ 1000°C (1%+30)
Frequency 20kHz (1.5%+5)
Special Functions
Diode
Continuity Buzzer
Data Hold
Display Backlight Auto Sensor
Full Icon Display
Sleep Mode
Low Battery Display
Input Impedance for DC
Voltage Measurement
Around 10MW
Max. Display 19999
GENERAL CHARACTERISTICS
Power 9V Battery (6F22)
LCD Size 59 x 25mm
Product Colour Red and Grey
Product Net Weight 275g
Product Size 165 x 80 x 38.3mm
Standard Accessories Test Lead, Battery, English Manual, Point Contact Temperature Probe, Test Clip
Standard Individual Packing Gift Box
Standard Quantity Per Carton 40pcs
Standard Carton Measurement 598 x 418 x 340mm
(Around 0.085 CBM Per Standard Carton)
Standard Carton Gross Weight 21kg


Multimetre nedir ?


Multimetre, elektronikçilerin kullandığı bir ölçü aletidir. Multimetrenin diğer bir adıda avometredir. Multimetre ( Avometre ) adındanda anlaşılacağı gibi çok çeşitli ölçümler yapabilmektedir.


Multimetrenin yapabildiği ölçümler;


  • DC voltaj ölçümü
  • AC voltaj ölçümü
  • DC akım ölçümü
  • Direnç ölçümü
  • Diyot ve süreklilik ölçümleri
  1. Diyot testi
  2. UT33C/UT33D modelleri için süreklilik testi
  • Model 33C için temperatür ölçümü

Multimetre ile ölçümler nanıl yapılır ;

MULTİMETRE İLE DC VOLTAJ ÖLÇÜMÜ ;


Uyarı : Size veya multimetre ölçü aletine, elektrik çarpmasından kaynaklanabilecek zararları önlemek için, doğru ölçüm yapabilmesine rağmen lütfen 500V'dan büyük değerleri ölçmeyiniz.

Multimetre ölçü aletinin DC Voltaj kademeleri; 200mV, 2000mV, 20V, 200V ve 500V'dur. DC voltaj ölçmek için aşağıdaki şekilde ölçüm yapınız:
  1. Multimetre'nin kırmızı probunu VΩmA terminaline, siyah probunu COM terminaline takınız.
  2. Multimetre'nin anahtarını uygun V.... kademesine getiriniz.
  3. Multimetre'nin problarını ölçeceğiniz objeye değdiriniz.
Ölçüm değeri ekranda görüntülenir.

Not: * Eğer ölçülecek voltaj değeri bilinmiyorsa multimetre ölçüm cihazının maksimum ölçüm pozisyonu (500V) kullanınız ve memnun edici bir değere ulaşana kadar kademeleri adım adım azaltınız.
* Multimetre ekranda "1" gösterirse seçili kademenin aşırı yüklendiği anlaşılır. Doğru değeri saptamak için daha yüksek bir kademe seçmeniz gerekir.
* Her bir kademede cihaz giriş empedansı yaklaşık 10MΩ dur. Bu, yüksek empedanslı devrelerde ölçüm neticelerini etkileyip hata verdirebilir. Eğer devre empedansı 10kΩ eşit veya düşükse bu hata önemsizdir (%0.1 vaya daha az).
* DC Voltaj ölçümü bittiğinde multimetre problarını test edilen devreden ve cihazdan çıkarınız.

MULTİMETRE İLE AC VOLTAJ ÖLÇÜMÜ;


Uyarı: Size veya multimetre ölçü aletine, elektrik çarpmasından kaynaklanabilecek zararları önlemek için, doğru ölçüm yapabilmesine rağmen lütfen 500Vrms'dan büyük değerleri ölçmeyiniz.
Multimetre AC voltaj ölçüm pozisyonları; 200V ve 500V dur. AC voltaj ölçmek için aşağıdaki şekilde ölçüm yapınız:
  1. Kırmızı probu VΩmA terminaline, siyah probu COM terminaline takınız.
  2. Anahtarı uygun V~kademesine getiriniz.
  3. Probları ölçeceğiniz objeye değdiriniz.
Ölçüm değeri ekranda görüntülenir

Not: * Eğer ölçülecek voltaj değeri bilinmiyorsa maksimum ölçüm pozisyonu (500V) kullanınız ve memnun edici bir değere ulaşana kadar kademeleri adım adım azaltınız.
* Ekranda "1" gösterilirse seçili kademenin aşırı yüklendiği anlaşılır. Doğru değeri saptamak için daha yüksek bir kademe seçmeniz gerekir.
* Her bir kademede cihaz giriş empedansı yaklaşık 10MΩ dur. Bu, yüksek empedanslı devrelerde ölçüm neticelerini etkileyip hata verdirebilir. Eğer devre empedansı 10kΩ eşit veya düşükse bu hata önemsizdir (%0.1 vaya daha az).
* AC Voltaj ölçümü bittiğinde probları test edilen devreden ve cihazdan çıkarınız.

MULTİMETRE İLE DC AKIM ÖLÇÜMÜ;


Uyarı: Multimetreyi terminaller ve topraklama arasında 60V dan daha büyük voltajı devrenin akım ölçümünde asla kullanmayınız. Eğer sigorta ölçüm sırasında yanarsa cihaz zarar görebilir veya kullanıcı kendine zarar verebilir. Multimetrede ölçüm için uygun terminaller, fonksiyon ve kademeleri kullanınız. Multimetrenin probları akım terminallerine takılı olduğunda, herhangi bir devreye karşı paralel bağlamayınız.
Model UT33B Multimetrede; akım ölçümü için 3 ölçüm kademesi vardır: 200µA, 200mA ve 10A.
Model UT33D Multimetrede; akım ölçümü için 4 kademesi vardır: 2000µA, 20mA, 200mA, 10A.

Multimetreyle akım ölçümü aşağıdaki şekilde yapılır;

Not: * Eğer ölçülecek akım değeri bilinmiyorsa maksimum ölçüm pozisyonu (10A) kullanınız ve memnun edici bir değere ulaşana kadar kademeleri adaım adım azaltınız.
* Akım ölçümü tamamlanınca , multimetrenin problarını test edilen devreden ve cihazdan çıkartınız.

MULTİMETRE İLE DİRENÇ ÖLÇÜMÜ;


Uyarı: Cihaza veya test edilen devreye zarar vermemesi için, devrenin gücünü kesiniz ve multimetreyle direnç ölçümünden önce kondansatörden tüm yüksek voltajı boşaltınız.
Model UT33B/UT33C multimetre için direnç ölçüm kademeleri: 200Ω, 2000Ω*, 20kΩ, 200kΩ, 20MΩ.
Model UT33D multimetre için direnç ölçüm kademeleri: 200Ω, 2000Ω, 200kΩ, 20MΩ ve 200MΩ.

Multimetre ile direnç ölçümü aşağıdaki gibi yapılır;

  1. Kırmızı probu VΩmA terminaline, siyah probu COM terminaline takınız.
  2. Anahtarı uygun Ω konumuna getiriniz.
  3. Probleri ölçülecek objeye değdiriniz.
Ölçüm değeri ekranda görüntülenir

MULTİMETRE İLE DİYOT VE SÜREKLİLİK ÖLÇÜMLERİ;


MULTİMETRE İLE DİYOT TESTİ;


Uyarı: Cihaza veya test edilen devreye hasar vermemek için, devrenin gücünü kesiniz ve multimetre ile direnç ölçümünden önce kondansatörden tüm voltajı boşaltınız.

Diyotları, transistörleri ve diğer yarı iletken cihazları test etmek için diyot testini kullanınız. Diyot testinde akım yarı iletkenin birleşme yerine gönderilir ve sonra ve birleşme yerindeki voltajı ölçer. İyi bir silikon birleşme yeri 0.5V ile 0.8V arasındadır.

Multimetre ile diyot testi aşağıdaki şekilde yapılır:

  1. Kırmızı probu VΩmA terminaline, siyah probu COM terminaline takınız.
  2. Anahtarı →˫ (Model UT33B) veya →˫))) (Model UT33C/UT33D) konumuna getiriniz.
  3. Herhangi bir yarı iletken komponentte ileri voltajı düşüşünü okumak için, kırmızı probu komponentin anot ucuna ve siyah probu komponentin katod ucuna takınız.
Ölçüm değeri ekranda görüntülenir.

Not: * Bir devrede iyi bir diyot hala 0.5V dan 0.8V ileri voltaj düşüşünü okuyabilmelidir. Bununla beraber ileri voltaj düşüşü, probun uçları arasındaki diğer yolların dirençlerine bağlı olarak değişebilir.
* Probları yukarıda söylendiği gibi uygun terminallere bağlayınız. LCD ekranda "1" gözüküyorsa bu, yanlış bağlantı için açık devre olduğunu gösterir. Doğru bağlantı voltaj düşüş değeri ekranda diyodun birimi olan Volt (V) ile gösterilir. Diyot testi bittiğinde test altındaki devreden probları çıkarınız.

UT33C/UT33D Model multimetreler İçin Süreklilik Testi

Multimetre ile süreklilik testi aşağıdaki gibi yapılır:

  1. Kırmızı probu VΩmA terminaline, siyah probu COM terminaline takınız.
  2. Anahtarı →˫))) konumuna getiriniz
  3. Probları ölçülecek objeye bağlayınız. Test edilen direncin değeri 70Ω altında ise buzzer öter.
Not: * LCD ekranda "1" gözükürse test edilen devre açık demektir.
* Süreklilik testi tamamlanınca, probları test edilen devreden ve cihazdan çıkarınız.

Model 33C multimetre İçin Temperatür Ölçümü

Uyarı: Kendinize ve cihaza zarar gelmesini önlemek için, lütfen 60V DC veya 30V AC den fazla voltaj girmeyiniz.
Temperatür ölçüm kademeleri -40˙C~1000˙C veya -40˙F~1832˙F arasındadır.

Multimetre ile Temparatür ölçümü aşağıdaki şekilde yapılır:

  1. Kırmızı probu VΩmA terminaline, siyah probu COM terminaline takınız.
  2. Anahtarı ˙C veya ˙F konumuna getiriniz.
  3. Temparatür probunu ölçüm yapacağınız objeye değdiriniz.
Ölçüm değeri ekranda görüntülecektir.

Not: * Temperatür probu bağlı değilken cihaz otomatik olarak ortam sıcaklık değerini görüntüler.
* Cihaz ile birlikte verilen temperatür probu sadece 250˙C ye kadar ölçer. Daha yüksek değerde ölçüm yapmak isterseniz çubuk tipi prob kullanmalısınız.
* Temperatür ölçümü tamamlanınca, probları test edilen devreden ve cihazdan çıkarınız.



  UT50E Dijital Multimetre ölçü aleti ve multimetre ölçü aletleri, Ölçü ve Test Aletleri / Dijital Multimetre kategorisi altında bulunmaktadır.
