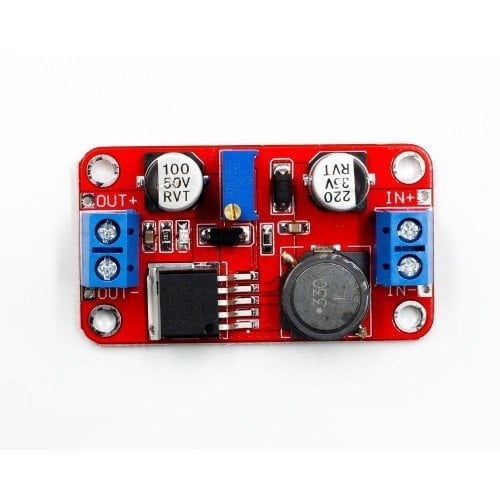

XL6019 Step-up Modül

XL6019 Step-up Modül

XL6019 5A DC-DC Ayarlanabilir Voltaj Yükseltici Güç Kaynağı Modülü

     DC-DC step-up voltaj regülatör kartı üzerinde anahtarlamalı gerilim regülatörü olan XL6019 entegresi bulunmaktadır. Regülatör üzerinden 5A'e kadar akım akıtılabilir.

     Giriş gerilimi 3-35V arasıdır. Bu aralıkta uygulanan voltaja değerine göre kart üzerindeki trimpottan yararlanırak 5-40V arası çıkış gerilimi elde edilebilir. Çok kolay kullanıma sahip ve yüksek performanslı bu voltaj regülatörü kartı bir çok hobi ve robotik projenizde giriş gerilimlerinizi ayarlamanıza imkan vermektedir.

     Regülatör kartı üzerinde giriş ve çıkış gerilimleri bağlantısı için klemens soketler bulunmaktadır. Bu sayede devre bağlantıları kolayca yapılabilir.

     Kart ile yapılan uygulamalarda çıkış gerilimi her zaman giriş geriliminden daha yüksek olmak zorundadır. Kart üzerinde yer alan IN+ pozitif besleme girişi, IN- toprak, OUT+ pozitif çıkış gerilimi, OUT- ise toprak çıkışıdır.

Özellikler:

•     Voltaj Yükseltir
•     Giriş Gerilimi: 3-35V
•     Çıkış Gerilimi: 5-40V Ayarlanabilir
•     Çıkış Akımı: 5A  ( 3-4A üzeri sürekli kullanımda soğutulması gerekebilir )
•     Çıkış Gücü : 30W
•     Verim : >90%
•     Anahtarlama Frekansı: 400 KHz.
•     Ters bağlantı koruması
•     Aşırı akım koruması
•     Yüksek sıcaklık koruması
•     Çalışma gösterge ledi
•     Klemens Soketler ile kolay bağlantı
•     Kart Ölçüleri: 50mm x 28mm x 12mm
•     Çalışma Sıcaklığı: -40 ℃ ~ +85 ℃
•     Ağırlık : 20gr

Paket İçeriği :

•     1 Adet XL6019 Step-up Modül
