XY-P15W Bluetooth Modülü
XY-P15W yüksek güçlü bir stereo Bluetooth ses modülüdür. Kablosuz olarak ses müzik aktarımını sağlamak için kullanılır. İki kanal hoparlör çıkışı. Dahili amplifikatöre sahiptir. Bu sebeple doğrudan hoparlöre bağlanabilir. Cep telefonlarınızdan yada herhangi bir bluetooth cihazınız üzerinden çalacağınız sesleri kablosuz olarak max 15 metre mesafedeki hoparlörlere aktarabilmenizi sağlar.
Özellikler:
- Geniş çalışma voltajı aralığı
- 2 Hoparlör desteği
- Başlatma, Durdurma, Ses artırma azaltma ayar düğmesi
- Besleme için ters bağlantı koruma diyotu
- Kısa devre koruması.
- Aşırı sıcaklık koruması
Parametreler:
- Ürün adı: XY-P15W Stereo Bluetooth güç amplifikatörü modülü
- Çalışma voltajı: DC 8V-24V ( Min 2A ) (30W üstünde mutlaka soğutucu kullanılmalıdır!)
- 4 Ohm = 8~12V
- 8 Ohm = 8~24V
- 16 Ohm = 8~24V
- İletişim mesafesi: 15 metre (Max)
- Kanal: Çift kanal Sterio
- Bluetooth version: 5.0
- Çıkış gücü (1 khz'de):
- Çıkış gücü 16W * 2 at 12V 4ohm
- Çıkış gücü 10W * 2 at 12V 8ohm
- Çıkış gücü 15W * 2 at 16V 4ohm
- Çıkış gücü 20W * 2 at 20V 4ohm Çıkış gücü 30W * 2 at 24V 4ohm (Mutlaka soğutucu kullanılmalıdır!)
- Hoparlör (30W ~ 150V) , 4ohm 8V ~ 12V, 8ohm 8V ~ 24V, 16ohm at 8V ~ 24V
- Çalışma sıcaklığı:-40 ° ~ 85 °
- Modül boyutu: 50*35*14mm
Kullanımı:

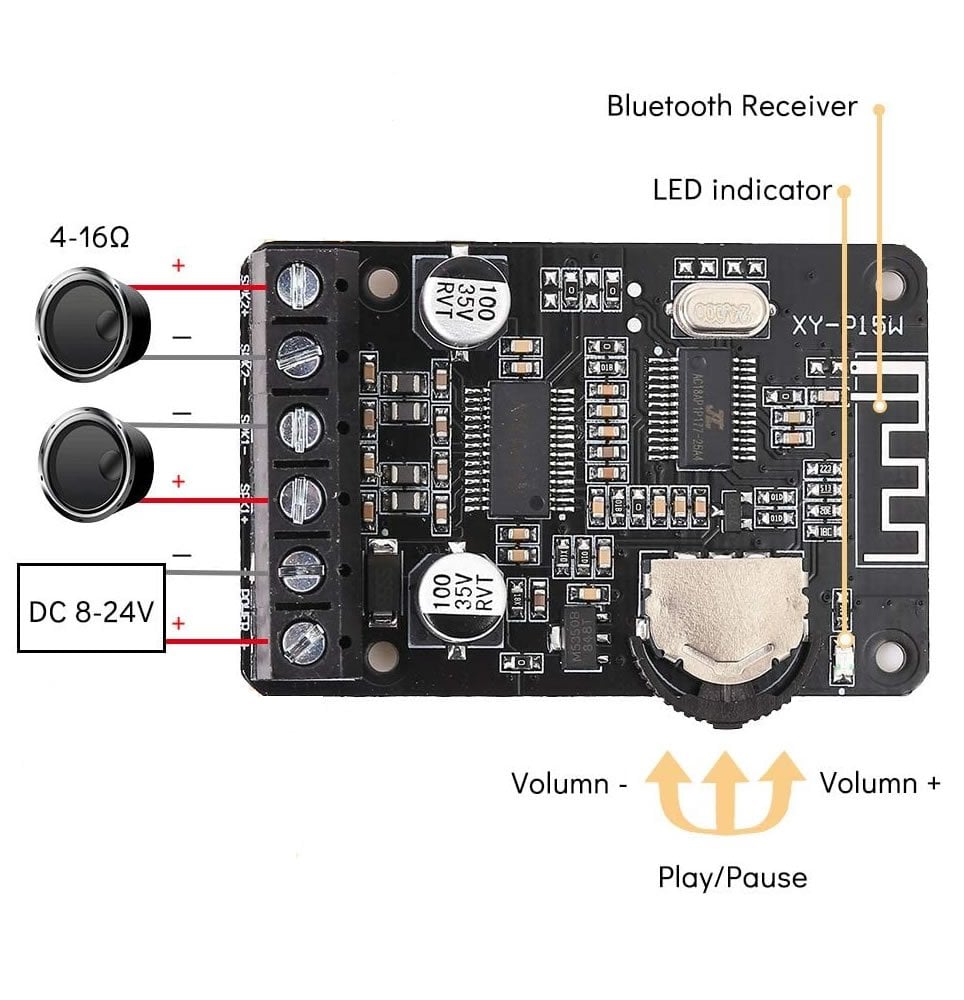

- Doğru hoparlörü seçin ve bağlantı şemasında gösterildiği gibi bağlayın.
- Giriş terminalinden DC güç kaynağına bağlayın. LED göstergesi yanıp sönecek ve modülün eşleştirme moduna girdiği anlamına gelir. Ve sonra hızlı syanıp söner. Bu modülün eşleştirmeyi beklediği anlamına gelir.
- Bluetooth'u telefonda açın.
- Bluetooth cihaz listenizde Bluetooth cihazı 'XY-P15W' seçeneğini seçin.
- LED göstergesi devam edecek ve modül başarıyla bağlı ve oynamak için bekliyor demektir.
- Modül telefonda müzik seçtikten sonra müzik çalacak. LED göstergesi yavaşça yanıp sönmeye devam edecektir.
- Modül bağlantısız ise hızlı ses konuşacak.
Uygulama:
- Modifiye hoparlör
- Amplifikatör ekipmanları
- Araba Bluetooth cihazı
Not:
- WIFI sinyalinden mümkün olduğunca uzak olmalıdır.
- 4 ohm hoparlör için giriş gerilimi en fazla 12V olması uygundur.
- 8 ohm hoparlör için giriş gerilimi en fazla 24V olması uygundur.
- 2A veya daha yüksek bir güç kaynağı kullanılması tavsiye edilir.
- 2x20w üstü kullanıllarda fan ile soğutulması gerekir.
- Sinyal karışmasını önlemek için hoparlör kablolarını 1 metreden az olmasına dikkat edin.
- Hoparlör hasarını önlemek için 30W üzerinde bir hoparlör kullanılması tavsiye edilir.
Paket İçeriği:
- 1 Adet XY-P15W Modül Kutulu
- 2 Adet Pleksi Parça.
- 8 Adet Vida
Feature:
- Product Name: bluetooth Digital Amplifier Module
- Product model: XY-P15W
- Working voltage: DC: 8~24V
- Bluetooth version: 5.0
- Transmission distance: 15 meters (visual unobstructed)
- Number of channels: two channels (stereo)
- Output power (@1KHz):
- 16W*2 @12V 4 Ohm
- 10W*2 @12V 8 Ohm
- 15W*2 @16V 8 Ohm
- 20W*2 @20V 8 Ohm
- 30W*2 @24V 8 Ohm (requires heat sink)
- Adapter speaker (30W~150W):
- 4 ohms (8~12V power supply)
- 8 ohms (8~24V power supply)
- 16 ohms (8~24V power supply)
- Module protection mechanism: reverse power protection
- Short circuit protection: self-recovery overheat protection
Precautions for use:
1. Use the power amplifier board as far as possible from the WIFI signal (router)
2. Recommended power supply voltage DC 8~24V, more than 26V, the chip will burn out.
3. The power supply does not exceed 12V when connected to a 4 Ohm speaker, and the power supply does not exceed 24V when connected to an 8 ohm speaker.
4. The supply current is recommended to be 2A or more.
5. Module working power exceeds 20W*2, need to add heat sink
6. The speaker cable should not be too long, and it should be suitable within 1 meter.
7. Pay attention to static electricity protection. Before touching the power amplifier board, you need to release the static electricity on your hand to avoid static electricity from penetrating the chip. The Bluetooth chip is sensitive to static electricity.
8. It is recommended to adapt the rated power of the speaker to 30W and above to avoid the burning of the speaker.
